Bornes PEN bimétalliques Cu/Al

Bornes PEN bimétalliques

DF ELECTRIC Borne bimétallique rail DIN 16mm² BLOCS DE JONCTION 1 VOIE

Description :

Les bornes PEN bimétalliques permettent le raccordement du conducteur PEN (neutre et protection combinés) dans les installations électriques basse tension. Elles assurent une connexion fiable et durable entre conducteurs cuivre et aluminium, notamment dans les tableaux électriques et armoires de distribution. Grâce à leur conception Cu/Al, elles limitent les phénomènes de corrosion électrochimique et garantissent une résistance de contact stable dans les environnements industriels et tertiaires.

Catégorie :

Description

Bornes PEN bimétalliques pour raccordement électrique

Les bornes PEN bimétalliques permettent le raccordement du conducteur PEN dans les installations électriques basse tension. Elles assurent une connexion fiable entre conducteurs cuivre et aluminium dans les tableaux électriques, armoires de distribution et réseaux de distribution électrique, tout en garantissant la continuité du neutre et de la protection.

Gamme de bornes PEN bimétalliques

RÉFÉRENCE SECTION (mm²)
UK2016.27 1,5 – 16 Borne PEN bimétallique 16 mm²

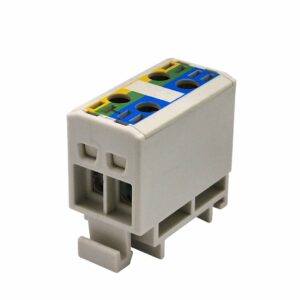

UK2035.27 1,5 – 35 Borne PEN bimétallique 35 mm²

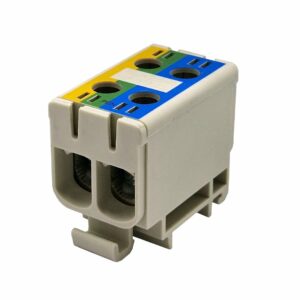

UK2050.27 1,5 – 50 Borne PEN bimétallique 50 mm²

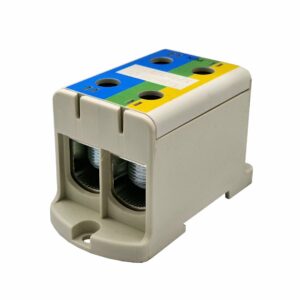

UK2095.27 1,5 – 95 Borne PEN bimétallique 95 mm²
UK2150.27 1,5 – 150 Borne PEN bimétallique 150 mm²

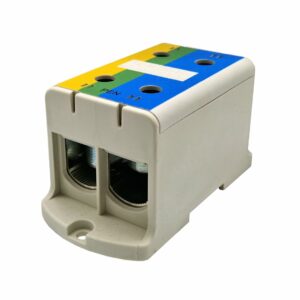

UK2240.27 1,5 – 240 Borne PEN bimétallique 240 mm²

Caractéristiques techniques des bornes PEN bimétalliques

RÉFÉRENCE I max – Cuivre I max – Aluminium Raccordement Fixation
UK2016.27 170 A 150 A À vis Rail DIN 35
UK2035.27 270 A 240 A À vis Rail DIN 35
UK2050.27 300 A 260 A À vis Rail DIN 35
UK2095.27 400 A 360 A À vis Rail DIN 35
UK2150.27 500 A 450 A À vis Rail DIN 35
UK2240.27 630 A 560 A À vis Fixation directe

Sections de câbles et couple de serrage

RÉFÉRENCE Câble souple Câble rigide Couple de serrage
UK2016.27 1,5 – 16 mm² 1,5 – 16 mm² 2,0 – 3,0 Nm
UK2035.27 1,5 – 35 mm² 1,5 – 35 mm² 3,0 – 4,0 Nm
UK2050.27 1,5 – 50 mm² 1,5 – 50 mm² 4,0 – 5,0 Nm
UK2095.27 6 – 95 mm² 6 – 95 mm² 6,0 – 8,0 Nm
UK2150.27 10 – 150 mm² 10 – 150 mm² 8,0 – 12,0 Nm
UK2240.27 25 – 240 mm² 25 – 240 mm² 12,0 – 20,0 Nm

Bornes PEN pour le raccordement du conducteur neutre et de protection

Le conducteur PEN assure simultanément les fonctions de neutre (N) et de protection (PE). Les bornes PEN bimétalliques permettent un raccordement sécurisé dans les installations basse tension.

Spécificités des bornes PEN bimétalliques

Les bornes PEN assurent simultanément les fonctions de neutre et de protection. Elles sont utilisées dans des configurations spécifiques de distribution électrique.

Applications des bornes PEN

  • Tableaux électriques basse tension
  • Armoires de distribution industrielle
  • Installations tertiaires
  • Réseaux de distribution électrique

Conception bimétallique Cu/Al pour une connexion durable

La conception Cu/Al limite la corrosion et assure une connexion fiable.

FAQ – Bornes PEN

Qu’est-ce qu’une borne PEN ?

Une borne PEN permet de raccorder un conducteur combinant neutre et protection.

Pourquoi utiliser une borne bimétallique ?

Elle permet de raccorder cuivre et aluminium sans corrosion.

En savoir plus : bornes bimétalliques – accessoires de raccordement

Norme NF C 15-100
