Description :

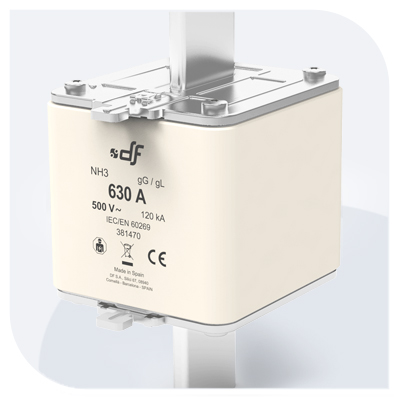

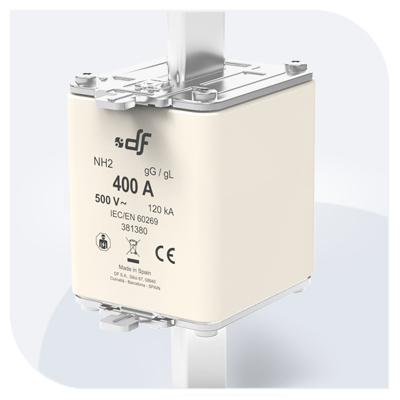

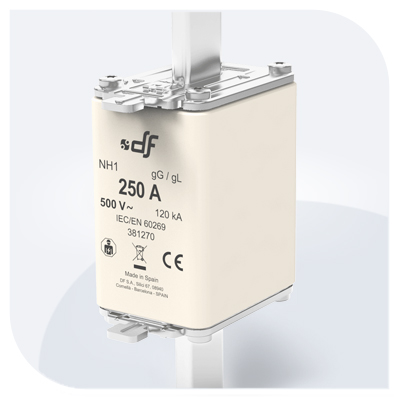

Les fusibles NH gG 500V DF Electric assurent la protection générale des installations basse tension. Ils protègent contre les surcharges et les courts-circuits. La gamme couvre les tailles NH000 à NH4. Les calibres disponibles s’étendent de 2A à 1250A. Elle convient notamment aux câbles, tableaux électriques, départs et équipements industriels.
Les fusibles existent avec voyant de fusion et, selon les références, avec percuteur intégré. Leur pouvoir de coupure atteint 120kA. De plus, ils respectent les normes IEC/EN 60269-1 et IEC/EN 60269-2. Ils s’installent dans les socles et appareils NH compatibles.
Gammes disponibles
La gamme NH gG 500V DF Electric couvre les tailles NH000 à NH4 et des calibres de 2A à 1250A. Elle comprend des fusibles avec voyant de fusion ainsi que des versions avec percuteur selon les tailles et calibres disponibles.
Références avec voyant
Les versions avec voyant permettent d'identifier visuellement la fusion du fusible. La gamme couvre les tailles NH000 à NH4.
| Calibre | NH000 | NH00 | NH0 | NH1 | NH2 | NH3 | NH4 |
|---|---|---|---|---|---|---|---|
| 2A | 381000 | - | - | - | - | - | - |
| 4A | 381005 | - | - | - | - | - | - |
| 6A | 381010 | - | 381110 | - | - | - | - |
| 10A | 381015 | - | 381115 | - | - | - | - |
| 16A | 381020 | - | 381120 | - | - | - | - |
| 20A | 381025 | - | 381125 | - | - | - | - |
| 25A | 381030 | - | 381130 | - | - | - | - |
| 32A | 381035 | - | 381135 | - | - | - | - |
| 35A | 381040 | - | 381140 | - | - | - | - |
| 40A | 381045 | - | 381145 | - | - | - | - |
| 50A | 381050 | - | 381150 | 381230 | - | - | - |
| 63A | 381055 | - | 381155 | 381235 | 381325 | - | - |
| 80A | 381060 | - | 381160 | 381240 | 381330 | - | - |
| 100A | 381065 | - | 381165 | 381245 | 381335 | - | - |
| 125A | - | 381070 | 381170 | 381250 | 381340 | - | - |
| 160A | - | 381075 | 381175 | 381255 | 381345 | - | - |
| 200A | - | - | 381180 | 381260 | 381350 | - | - |
| 224A | - | - | 381185 | 381265 | 381355 | - | - |
| 250A | - | - | 381190 | 381270 | 381360 | 381435 | - |
| 315A | - | - | - | 381280 | 381370 | 381445 | 381505 |
| 355A | - | - | - | 381285 | 381375 | 381450 | - |
| 400A | - | - | - | - | 381380 | 381455 | 381510 |
| 425A | - | - | - | - | 381385 | 381460 | - |
| 500A | - | - | - | - | 381390 | 381465 | 381515 |
| 630A | - | - | - | - | - | 381470 | 381520 |
| 800A | - | - | - | - | - | 381475 | 381525 |
| 900A | - | - | - | - | - | - | 381527 |
| 1000A | - | - | - | - | - | - | 381530 |
| 1250A | - | - | - | - | - | - | 381535 |
Références avec percuteur
Les versions avec percuteur assurent la protection gG contre les surcharges et les courts-circuits. Après fusion, le percuteur permet d'actionner le microrupteur d'un socle ou d'un appareil NH compatible. Cette exécution couvre les tailles NH0 à NH4 selon le calibre.
| Calibre | NH0 | NH1 | NH2 | NH3 | NH4 |
|---|---|---|---|---|---|
| 32A | 395135 | - | - | - | - |
| 35A | 395140 | - | - | - | - |
| 40A | 395145 | - | - | - | - |
| 50A | 395150 | - | - | - | - |
| 63A | 395155 | 395235 | - | - | - |
| 80A | 395160 | 395240 | - | - | - |
| 100A | 395165 | 395245 | - | - | - |
| 125A | 395170 | 395250 | 395340 | - | - |
| 160A | 395175 | 395255 | 395345 | - | - |
| 200A | 395180 | 395260 | 395350 | - | - |
| 224A | - | 395265 | 395355 | - | - |
| 250A | - | 395270 | 395360 | - | - |
| 315A | - | 395280 | 395370 | 395445 | 395505 |
| 355A | - | 395285 | 395375 | 395450 | - |
| 400A | - | - | 395380 | 395455 | 395510 |
| 425A | - | - | 395385 | 395460 | - |
| 500A | - | - | 395390 | 395465 | 395515 |
| 630A | - | - | - | 395470 | 395520 |
| 800A | - | - | - | - | 395525 |
| 900A | - | - | - | - | 395527 |
| 1000A | - | - | - | - | 395530 |
| 1250A | - | - | - | - | 395535 |
Données techniques générales
| Caractéristique | Valeur |
|---|---|
| Catégorie d'emploi | gG |
| Tailles | NH000 à NH4 |
| Courants assignés | 2A à 1250A |
| Tension assignée | 500V AC +10% |
| Pouvoir de coupure assigné | 120kA à 500V AC |
| Fréquence assignée | 42 à 62Hz |
| Température ambiante de fonctionnement | -40°C à +80°C* |
| Température de stockage | -40°C à +90°C |
* Au-dessus de 25°C, appliquer le coefficient de correction prévu par la documentation DF Electric.
Les corps utilisent une céramique à haute résistance aux contraintes thermiques et à la pression interne. Les couteaux sont en cuivre ou en laiton argenté. Cette construction contribue au maintien du pouvoir de coupure élevé dans un encombrement normalisé.
Utilisation en courant continu
Certains fusibles NH gG 500V peuvent également fonctionner en courant continu. Toutefois, la tension admissible dépend de la taille et du calibre. Elle ne doit donc pas être déduite de la tension assignée AC.
DF Electric a réalisé des essais spécifiques en courant continu. Pour sélectionner un fusible dans une application DC, consultez le document Essais fusibles gG DF Electric en courant continu et vérifiez les conditions applicables à la référence retenue.
Comment choisir un fusible NH gG 500V ?
D'abord, sélectionnez la taille NH compatible avec l'appareil installé. Ensuite, déterminez le calibre selon le courant admissible du circuit et les règles de coordination de la protection. Enfin, vérifiez la tension, le pouvoir de coupure et les conditions thermiques de l'installation.
Le choix entre voyant et percuteur dépend du besoin de signalisation. Le voyant permet un contrôle visuel. En revanche, le percuteur agit mécaniquement sur un microrupteur ou un dispositif compatible lorsque l'installation prévoit cette fonction.
Socles et interrupteurs-sectionneurs NH compatibles
Les fusibles NH gG 500V s'installent dans les appareils NH dont la taille, le courant et la tension assignée sont compatibles. Pour un montage fixe, consultez les socles fusibles NH AC.
Pour les fonctions de coupure et de sectionnement, DF Electric propose également les interrupteurs-sectionneurs BS 3 pôles et les interrupteurs-sectionneurs BUC 1 pôle. Dans tous les cas, la compatibilité doit être vérifiée pour la taille NH et le calibre concernés.
Déclassement thermique
Les caractéristiques nominales sont données pour les conditions prévues par DF Electric. Au-delà de 25°C de température ambiante, un coefficient de réduction doit être appliqué au courant maximal. Par conséquent, la température réelle dans le tableau ou l'enveloppe doit être prise en compte lors du dimensionnement.
La documentation technique DF Electric fournit la courbe de déclassement jusqu'à 80°C. Elle permet d'adapter le courant admissible lorsque l'environnement thermique s'écarte des conditions de référence.
Normes et conformité
Les fusibles NH gG 500V sont fabriqués selon les normes IEC/EN 60269-1 et IEC/EN 60269-2. Les versions avec voyant sont également documentées selon VDE 0636 et DIN 43620. De plus, les produits concernés respectent la directive RoHS.
FAQ sur les fusibles NH gG 500V
Quelle est la fonction d'un fusible gG ?
Un fusible gG assure une protection intégrale contre les surcharges et les courts-circuits. Il convient donc à la protection générale des câbles, lignes et équipements basse tension.
Quelle différence entre voyant et percuteur ?
Le voyant fournit une indication visuelle de fusion. Le percuteur fournit une action mécanique. Il peut ainsi commander un microrupteur ou un système de signalisation compatible.
Peut-on utiliser un fusible NH gG 500V en courant continu ?
Oui, pour certaines tailles et certains calibres. Cependant, la tension DC admissible et le pouvoir de coupure diffèrent des valeurs AC. Il faut donc utiliser les données d'essais DF Electric propres à la référence sélectionnée.
Les fusibles gG conviennent-ils à une batterie 48V DC ?
Le choix dépend du courant de défaut, du calibre et des caractéristiques du circuit. DF Electric présente les conditions à vérifier dans la FAQ protection d'une batterie 48V par fusible.
