Description :

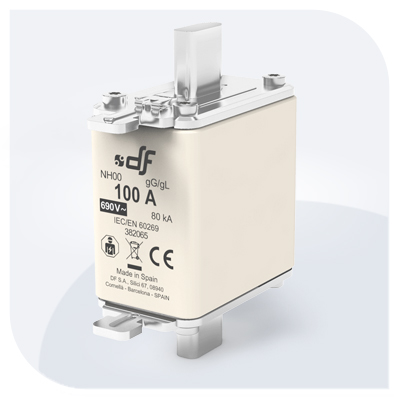

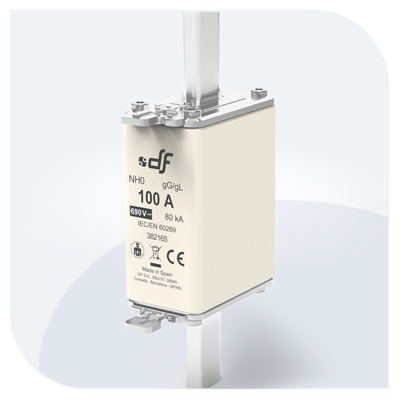

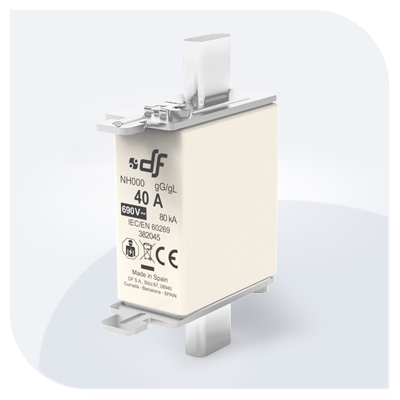

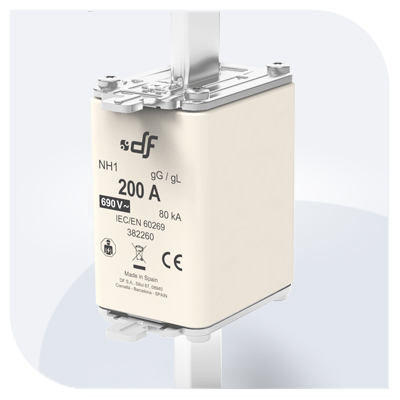

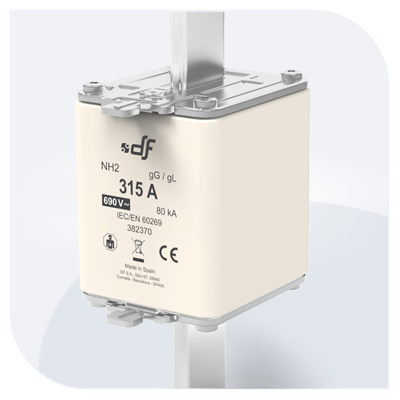

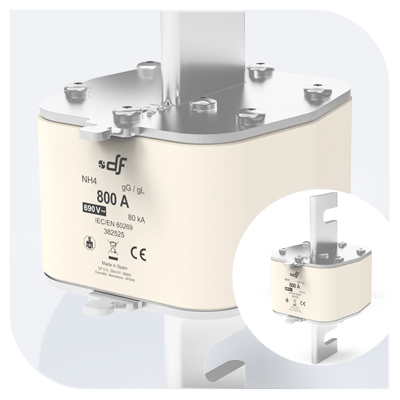

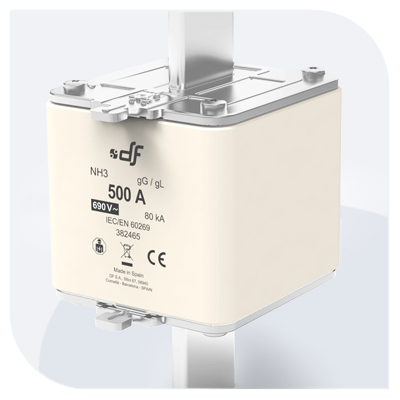

Les fusibles NH gG 690V DF Electric assurent la protection générale des installations basse tension. Ils protègent contre les surcharges et les courts-circuits. La gamme couvre les tailles NH000 à NH4. Elle convient aux câbles, tableaux électriques, départs et équipements industriels alimentés jusqu’à 690V AC.
Les fusibles existent avec voyant de fusion et, selon les références, avec percuteur intégré. Leur pouvoir de coupure dépend de la taille et de la référence. De plus, la gamme respecte les normes IEC/EN 60269-1 et IEC/EN 60269-2. Elle s’installe dans les socles et appareils NH compatibles.
Gammes disponibles
La gamme fusibles NH gG 690V couvre les tailles NH000 à NH4. Les versions avec voyant couvrent des calibres de 2A à 800A. Selon les tailles et calibres, DF Electric propose aussi des versions avec percuteur de 32A à 800A.
Les tableaux ci-dessous reprennent la nouvelle présentation de gamme DF Electric. Ainsi, chaque calibre permet d'identifier rapidement la taille NH disponible et la référence correspondante.
Références avec voyant
Les versions avec voyant permettent d'identifier visuellement la fusion du fusible. La gamme couvre les tailles NH000 à NH4.
| Calibre | NH000 | NH00 | NH0 | NH1 | NH2 | NH3 | NH4 |
|---|---|---|---|---|---|---|---|
| 2A | 382000 | - | - | - | - | - | - |
| 4A | 382005 | - | - | - | - | - | - |
| 6A | 382010 | - | 382110 | - | - | - | - |
| 10A | 382015 | - | 382115 | - | - | - | - |
| 16A | 382020 | - | 382120 | - | - | - | - |
| 20A | 382025 | - | 382125 | - | - | - | - |
| 25A | 382030 | - | 382130 | - | - | - | - |
| 32A | 382035 | - | 382135 | - | - | - | - |
| 35A | 382040 | - | 382140 | - | - | - | - |
| 40A | 382045 | - | 382145 | - | - | - | - |
| 50A | - | 382050 | 382150 | 382230 | - | - | - |
| 63A | - | 382055 | 382155 | 382235 | 382325 | - | - |
| 80A | - | 382060 | 382160 | 382240 | 382330 | - | - |
| 100A | - | 382065 | 382165 | 382245 | 382335 | - | - |
| 125A | - | - | - | 382250 | 382340 | - | - |
| 160A | - | - | - | 382255 | 382345 | - | - |
| 200A | - | - | - | 382260 | 382350 | - | - |
| 224A | - | - | - | - | 382355 | - | - |
| 250A | - | - | - | - | 382360 | 382435 | - |
| 315A | - | - | - | - | 382370 | 382445 | - |
| 355A | - | - | - | - | - | 382450 | - |
| 400A | - | - | - | - | - | 382455 | 382510 |
| 425A | - | - | - | - | - | 382460 | - |
| 500A | - | - | - | - | - | 382465 | 382515 |
| 630A | - | - | - | - | - | - | 382520 |
| 800A | - | - | - | - | - | - | 382525 |
Références avec percuteur
Les versions avec percuteur assurent la même protection gG contre les surcharges et les courts-circuits. Après fusion, le percuteur peut actionner le microrupteur d'un socle ou d'un appareil NH compatible. Cette exécution couvre les tailles NH0 à NH4.
| Calibre | NH0 | NH1 | NH2 | NH3 | NH4 |
|---|---|---|---|---|---|
| 32A | 396135 | - | - | - | - |
| 35A | 396140 | - | - | - | - |
| 40A | 396145 | - | - | - | - |
| 50A | 396150 | - | - | - | - |
| 63A | 396155 | 396235 | - | - | - |
| 80A | 396160 | 396240 | - | - | - |
| 100A | 396165 | 396245 | - | - | - |
| 125A | - | 396250 | 396340 | - | - |
| 160A | - | 396255 | 396345 | - | - |
| 200A | - | 396260 | 396350 | - | - |
| 224A | - | - | 396355 | - | - |
| 250A | - | - | 396360 | - | - |
| 315A | - | - | 396370 | 396445 | - |
| 355A | - | - | - | 396450 | - |
| 400A | - | - | - | 396455 | 396510 |
| 425A | - | - | - | 396460 | - |
| 500A | - | - | - | 396465 | 396515 |
| 630A | - | - | - | - | 396520 |
| 800A | - | - | - | - | 396525 |
Applications des fusibles NH gG 690V
La catégorie d'emploi gG assure une protection intégrale contre les surcharges et les courts-circuits. Ces fusibles conviennent aux lignes, câbles, départs de distribution, tableaux basse tension et équipements industriels alimentés jusqu'à 690V AC.
Pour comparer la catégorie gG avec les autres catégories d'emploi normalisées, consultez la page catégories d'emploi des fusibles selon IEC 60269.
Données techniques générales
| Caractéristique | Valeur |
|---|---|
| Catégorie d'emploi | gG |
| Tailles | NH000 à NH4 |
| Courants assignés | 2A à 800A |
| Tension assignée | 690V AC +5% |
| Pouvoir de coupure assigné | 80kA à 690V AC, 120kA à 500V AC |
| Fréquence assignée | 42 à 62Hz |
| Température ambiante de fonctionnement | -40°C à +80°C* |
| Température de stockage | -40°C à +90°C |
* Au-dessus de 25°C, appliquer le coefficient de correction prévu par la documentation DF Electric.
Le corps est en stéatite C221. Les couteaux utilisent du cuivre ou du laiton argenté. Les plaques sont en aluminium, avec acier inoxydable pour la taille NH4. La visserie est en acier zingué.
Utilisation en courant continu
Les versions avec voyant peuvent aussi couvrir certaines applications DC. Pour NH000 et NH00, la documentation indique jusqu'à 250V DC. Pour les tailles NH0 à NH4, elle indique jusqu'à 440V DC, avec I1 = 25kA et L/R = 10 à 15ms.
Pour les versions avec percuteur, la fiche technique indique jusqu'à 440V DC pour les tailles NH0 à NH4. Toutefois, la validation finale doit tenir compte du calibre et des conditions du circuit. Consultez également les essais DF Electric des fusibles gG en courant continu.
Comment choisir un fusible NH gG 690V ?
D'abord, sélectionnez la taille NH compatible avec l'appareil installé. Ensuite, déterminez le calibre selon le courant admissible du circuit. Enfin, vérifiez la tension, le pouvoir de coupure et les conditions thermiques de l'installation.
Le choix entre voyant et percuteur dépend du besoin de signalisation. Le voyant facilite le contrôle visuel. En revanche, le percuteur fournit une action mécanique pour un microrupteur ou un dispositif compatible.
Socles et interrupteurs-sectionneurs NH compatibles
Les fusibles NH gG 690V s'installent dans les appareils NH dont la taille, le courant et la tension assignée sont compatibles. Pour un montage fixe, consultez les socles fusibles NH AC.
Pour les fonctions de coupure et de sectionnement, DF Electric propose également les interrupteurs-sectionneurs BS 3 pôles et les interrupteurs-sectionneurs BUC 1 pôle. Vérifiez toujours la tension et le calibre admissibles de l'appareil.
Déclassement thermique
Les caractéristiques nominales sont données selon les conditions prévues par DF Electric. Au-delà de 25°C de température ambiante, un coefficient de réduction doit être appliqué au courant maximal.
La documentation fournit une courbe de déclassement jusqu'à 80°C. Ainsi, le choix du calibre doit intégrer la température réelle dans le tableau ou l'enveloppe.
Normes et conformité
Les fusibles NH gG 690V sont fabriqués selon les normes IEC/EN 60269-1 et IEC/EN 60269-2. Les fiches techniques indiquent également la conformité à la directive RoHS.
FAQ sur les fusibles NH gG 690V
Quelle est la fonction d'un fusible gG ?
Un fusible gG assure une protection intégrale contre les surcharges et les courts-circuits. Il convient donc à la protection générale des lignes, câbles et équipements basse tension.
Quel est le pouvoir de coupure des fusibles NH gG 690V ?
Le pouvoir de coupure assigné atteint 80kA à 690V AC. La documentation DF Electric indique également 120kA à 500V AC.
Quelle différence entre voyant et percuteur ?
Le voyant donne une indication visuelle de fusion. Le percuteur fournit une action mécanique. Il peut donc commander un microrupteur ou un système de signalisation compatible.
Peut-on utiliser un fusible NH gG 690V en courant continu ?
Oui, dans les limites indiquées par DF Electric. Les tensions DC admissibles dépendent de la taille et de l'exécution. Il faut donc vérifier la fiche technique et les essais DC avant sélection.
Les fusibles gG conviennent-ils à une batterie 48V DC ?
Le choix dépend du courant de défaut, du calibre et des caractéristiques du circuit. DF Electric présente les conditions à vérifier dans la FAQ protection d'une batterie 48V par fusible.
