Description :
Les fusibles cylindriques gG DF Electric assurent une protection intégrale des circuits basse tension contre les surcharges et les courts-circuits. La gamme couvre les formats 8×32, 10×38, 14×51 et 22×58, adaptés aux principaux porte-fusibles cylindriques utilisés en distribution électrique industrielle.
Selon le format, les fusibles couvrent différentes plages de calibres et de tensions assignées. Ainsi, le choix dépend du courant à protéger, de la tension du réseau et du format du porte-fusible installé. Les versions disponibles permettent de couvrir les besoins courants en 400V, 500V et 690V AC selon les références.
Gammes disponibles
La gamme de fusibles cylindriques gG DF Electric couvre quatre formats normalisés : 8×32, 10×38, 14×51 et 22×58. Elle s’étend de 0,5A à 125A. Ainsi, chaque format répond à une plage de courant et de tension définie par la fiche technique DF Electric.
| Format | Calibres | Tension AC | Pouvoir de coupure | Exécutions |
|---|---|---|---|---|

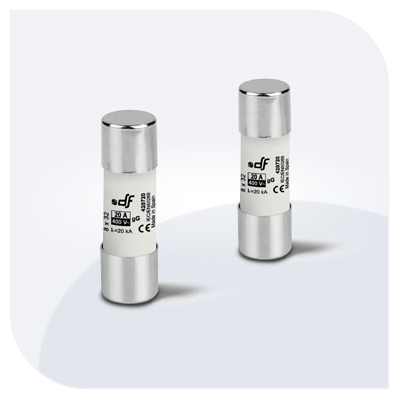

| 8×32 | 0,5 à 25A | 400V AC | 120kA | standard, voyant |

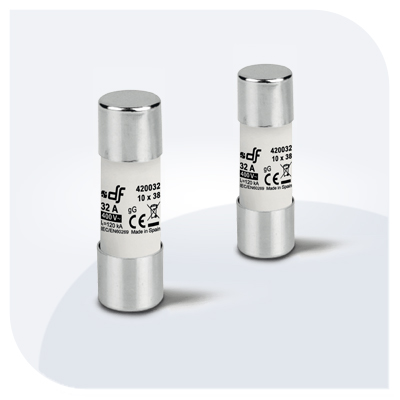

| 10×38 | 0,5 à 32A | 500V AC 32A : 400V AC |
120kA | standard, voyant |

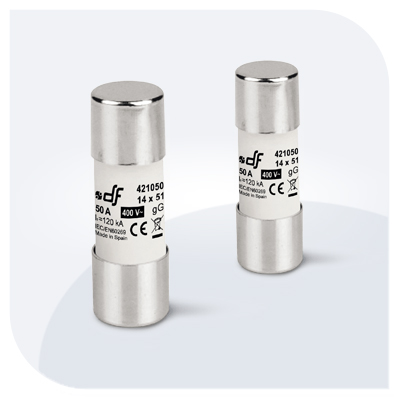

| 14×51 | 1 à 50A | jusqu’à 690V AC selon calibre et exécution | 80kA à 690V 120kA à 500V |
standard, voyant, percuteur |

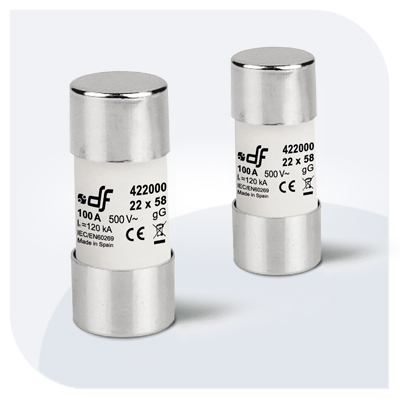

| 22×58 | 2 à 125A | jusqu’à 690V AC selon calibre et exécution | 80kA à 690V 120kA à 500V |
standard, voyant, percuteur |
Les versions avec percuteur concernent les formats 14×51 et 22×58. Elles permettent d’actionner un microrupteur sur un porte-fusible compatible. En revanche, les versions à voyant fournissent une indication visuelle de la fusion.
Applications des fusibles cylindriques gG
La catégorie d’utilisation gG couvre la protection générale contre les surcharges et les courts-circuits. Ces fusibles conviennent notamment à la protection des câbles, des lignes électriques et des équipements basse tension. Leur corps céramique résiste aux fortes pressions internes et aux chocs thermiques. Par conséquent, la gamme combine un encombrement réduit et un pouvoir de coupure élevé.
La sélection doit toutefois rester cohérente avec le courant assigné, la tension du réseau et le porte-fusible installé. Pour comprendre la différence entre les catégories gG, aM, aR, gR, gS ou gPV, consulter la page catégories d’emploi des fusibles selon IEC 60269.
Données techniques générales
| Caractéristique | Valeur |
|---|---|
| Formats | 8×32, 10×38, 14×51, 22×58 |
| Courants assignés | 0,5 à 125A |
| Catégorie d’utilisation | gG |
| Tensions assignées AC de la gamme | 400V +10%, 500V +10%, 690V +5% |
| Fréquence assignée | 42 à 62Hz |
| Température ambiante de service | -40°C à +80°C* |
| Température de stockage | -40°C à +90°C |
| Construction | corps céramique, contacts en cuivre argenté |
* Au-dessus de 25°C, la fiche technique DF Electric impose l’application d’un coefficient de correction sur le courant maximal.
Utilisation en courant continu DC
DF Electric a également caractérisé l’utilisation de cette gamme en courant continu. Les limites dépendent fortement du format et du calibre. Il faut donc vérifier simultanément le courant assigné, la tension DC maximale et le pouvoir de coupure applicable. Les valeurs ci-dessous correspondent à un circuit avec L/R = 15ms.
| Format | Calibres | Tension DC max. | Pouvoir de coupure DC |
|---|---|---|---|
| 8×32 | 0,5 à 10A 12 à 20A |
150V DC 60V DC |
5kA |
| 10×38 | 0,5 à 16A 20 à 32A |
250V DC 80V DC |
15kA |
| 14×51 | 1 à 25A 32 à 40A 50A |
440V DC 150V DC 48V DC |
15kA |
| 22×58 | 2 à 63A 80 à 100A 125A |
440V DC 150V DC 48V DC |
15kA |
Pour les applications DC, consulter les essais DF Electric des fusibles gG en courant continu. Pour les circuits batterie basse tension, la FAQ protection batterie 48V par fusibles gG complète ces données.
Comment choisir un fusible cylindrique gG
D’abord, sélectionner le format compatible avec le porte-fusible. Ensuite, vérifier la tension assignée et le calibre correspondant au circuit. Le pouvoir de coupure doit également rester supérieur au courant de court-circuit présumé au point d’installation.
Par ailleurs, le choix entre version standard, à voyant ou à percuteur dépend du besoin de signalisation. Enfin, lorsque la température ambiante dépasse 25°C, appliquer le déclassement prévu par DF Electric avant de valider le calibre.
Porte-fusibles et accessoires compatibles
Les fusibles cylindriques gG s’installent dans des porte-fusibles adaptés au format, à la tension et au courant du circuit. La gamme porte-fusibles PMX 690V couvre notamment les formats 8×32, 10×38, 14×51 et 22×58 selon les références.
Pour constituer un pôle neutre sans fonction de protection, DF Electric propose également des tubes de neutre et barrettes neutre. Le format du tube de neutre doit correspondre à celui du porte-fusible cylindrique installé.
Déclassement selon la température ambiante
La fiche technique DF Electric spécifie une température ambiante de service comprise entre -40°C et +80°C. Toutefois, au-dessus de 25°C, il faut réduire le courant maximal admissible à l’aide du coefficient de correction indiqué par le constructeur. Ce contrôle devient particulièrement important dans les armoires compactes, les enveloppes peu ventilées et les installations soumises à une température interne élevée.
Normes et conformité
Les fusibles cylindriques gG DF Electric répondent aux normes IEC/EN 60269-1 relatives aux exigences générales des fusibles basse tension et IEC/EN 60269-2 pour les fusibles destinés aux applications industrielles. La gamme respecte également la directive RoHS.
FAQ — Fusibles cylindriques gG
Quelle est la fonction d’un fusible gG ?
Un fusible gG assure une protection générale contre les surcharges et les courts-circuits. Il couvre donc l’ensemble de la plage de protection prévue pour les câbles, les lignes et les équipements compatibles.
Quels formats de fusibles cylindriques gG DF Electric sont disponibles ?
La gamme comprend les formats 8×32, 10×38, 14×51 et 22×58, avec des calibres compris entre 0,5A et 125A selon le format.
Quelle tension choisir pour un fusible cylindrique gG ?
La tension dépend du format, du calibre et de l’exécution. La gamme couvre des références en 400V, 500V et jusqu’à 690V AC. Il faut donc vérifier la tension assignée de la référence sélectionnée plutôt que se baser uniquement sur le format.
Les fusibles cylindriques gG peuvent-ils fonctionner en courant continu ?
Oui, dans les limites validées par DF Electric. Selon le format et le calibre, la tension maximale va de 48V DC à 440V DC. Les conditions d’essai de la fiche technique sont données pour L/R = 15ms.
Quelle différence entre une version à voyant et une version à percuteur ?
Le voyant fournit une indication visuelle de la fusion. Le percuteur, disponible sur les formats 14×51 et 22×58, permet en plus d’actionner un microrupteur sur un porte-fusible compatible.
