SECTIONNEURS PV MOTORISÉS
Description :
Le sectionneur PV motorisé Solar Guardian BREMAS, distribué en France par DF Electric, assure la coupure à distance et l’isolement des circuits en courant continu des installations photovoltaïques. Cette solution permet le sectionnement simultané de plusieurs chaînes photovoltaïques, ou strings, au moyen d’un unique organe de commande et contribue à la mise en sécurité des installations lors des opérations de maintenance ou d’un arrêt d’urgence.

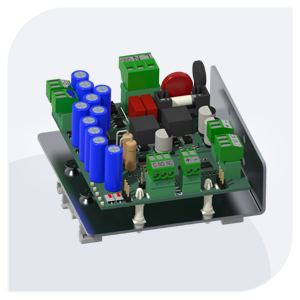

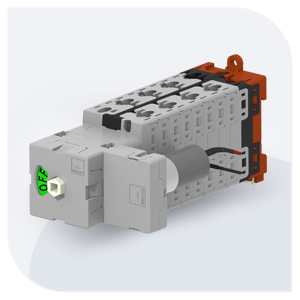

Le système associe un interrupteur-sectionneur photovoltaïque PV1 à une carte électronique de commande motorisée intégrant un fonctionnement de type MN. Les condensateurs intégrés maintiennent la commande lors des microcoupures et favorisent le redémarrage automatique de l’installation lorsque les conditions de fonctionnement sont rétablies. Cette architecture simplifie la commande centralisée des installations photovoltaïques jusqu’à 1500 V DC.
- Description
Description
SÉCURITÉ ET COUPURE À DISTANCE DES INSTALLATIONS PHOTOVOLTAÏQUES
Le sectionneur PV motorisé Solar Guardian BREMAS permet de commander à distance la coupure des circuits photovoltaïques DC. Il répond aux besoins de sécurité des installations solaires lorsque plusieurs chaînes photovoltaïques doivent être sectionnées simultanément depuis un organe de commande externe.
Cette solution convient aux coffrets et armoires photovoltaïques nécessitant une coupure centralisée, notamment pour les opérations de maintenance, les procédures d’arrêt d’urgence ou la mise en sécurité d’une installation avant intervention.
PRINCIPE DE FONCTIONNEMENT SOLAR GUARDIAN
Le système Solar Guardian associe un interrupteur-sectionneur photovoltaïque PV1 à une carte électronique de commande motorisée. Cette architecture permet de piloter la coupure des circuits DC à distance tout en conservant une logique de fonctionnement adaptée aux installations photovoltaïques.
| FONCTION | RÔLE DANS L’INSTALLATION |
|---|---|
| Commande motorisée | Actionne l’interrupteur-sectionneur sans intervention manuelle directe sur l’appareil. |
| Fonctionnement de type MN | Permet une logique de coupure liée à la présence ou à l’absence de tension de commande. |
| Condensateurs intégrés | Maintiennent la commande lors des microcoupures et favorisent le redémarrage automatique lorsque les conditions sont rétablies. |
| Commande externe | Autorise le pilotage depuis un bouton d’arrêt d’urgence, un contact de sécurité ou un système de commande externe. |
Cette conception distingue Solar Guardian d’un simple organe de coupure manuel. Le système apporte une fonction de commande centralisée tout en limitant les interruptions durables provoquées par certaines microcoupures d’alimentation.
GAMME DES SECTIONNEURS PV MOTORISÉS
La gamme Solar Guardian couvre plusieurs configurations selon le nombre de chaînes photovoltaïques à sectionner. Les références en KA correspondent à une architecture avec 1 sectionneur et 1 carte électronique. Les références en KB correspondent à une architecture avec 2 sectionneurs et 1 carte électronique.
| RÉFÉRENCE | PV1 1000 V DC | PV1 1500 V DC | NB STRINGS | FICHE |
|---|---|---|---|---|
| KA1503001MUAEC | 50 A | 20 A | 1 | Télécharger |
| KA1503002MUAEC | 50 A | 20 A | 2 | Télécharger |
| KA1503003MUAEC | 50 A | 20 A | 3 | Télécharger |
| KA1503004MUAEC | 50 A | 20 A | 4 | Télécharger |
| KA1503005MUAEC | 50 A | 20 A | 5 | Télécharger |
| KA1503006MUAEC | 50 A | 20 A | 6 | Télécharger |
| KB1503008MUAEC | 50 A | 20 A | 8 | Télécharger |
| KB1503010MUAEC | 50 A | 20 A | 10 | Télécharger |
| KB1503012MUAEC | 50 A | 20 A | 12 | Télécharger |
Le choix de la référence dépend du nombre de chaînes photovoltaïques à couper, de la tension d’utilisation et du courant assigné en catégorie PV1.
COUPURE SIMULTANÉE DES STRINGS PHOTOVOLTAÏQUES
Le sectionneur PV motorisé Solar Guardian permet de commander simultanément la coupure de plusieurs chaînes photovoltaïques, également appelées strings. Cette fonction facilite la centralisation de la coupure DC dans les coffrets et armoires photovoltaïques.
| BESOIN | APPORT DU SOLAR GUARDIAN |
|---|---|
| Coupure groupée | Sectionnement simultané de plusieurs strings depuis une commande unique. |
| Arrêt d’urgence | Commande de coupure possible depuis un bouton d’arrêt d’urgence ou un organe externe. |
| Maintenance | Isolement rapide des circuits DC concernés avant intervention. |
| Exploitation photovoltaïque | Réduction des interventions manuelles sur les organes de coupure répartis dans l’installation. |
Le sectionneur coupe les strings photovoltaïques. Il ne doit pas être présenté comme un appareil coupant des MPPT : les MPPT relèvent de l’architecture de l’onduleur, tandis que Solar Guardian agit sur les circuits DC raccordés au sectionneur.
APPLICATIONS
Les sectionneurs PV motorisés s’adressent aux installations photovoltaïques nécessitant une commande de coupure à distance ou une mise en sécurité centralisée. Ils s’intègrent dans les coffrets DC, armoires photovoltaïques et systèmes nécessitant une coordination avec un organe de commande externe.
| APPLICATION | UTILISATION |
|---|---|
| Bâtiments industriels | Coupure à distance des circuits photovoltaïques DC pour maintenance ou arrêt d’urgence. |
| Centrales photovoltaïques | Sectionnement simultané de plusieurs strings depuis une commande centralisée. |
| Ombrières photovoltaïques | Intégration dans des coffrets ou armoires DC nécessitant une coupure motorisée. |
| Bâtiments recevant du public | Contribution à la mise en sécurité des circuits DC selon l’architecture et les procédures applicables. |
La coupure à distance contribue à réduire la présence de tension continue sur la partie de l’installation commandée, sans supprimer les obligations de conception, de signalisation et de procédure propres aux installations photovoltaïques.
FONCTIONS DE SÉCURITÉ ET DE COMMANDE
Solar Guardian s’intègre dans les architectures photovoltaïques où la coupure DC doit pouvoir être commandée par un organe externe. Cette fonction facilite la mise en sécurité lors d’une intervention technique, d’un arrêt d’urgence ou d’un événement nécessitant l’isolement des circuits concernés.
| FONCTION | DESCRIPTION |
|---|---|
| Commande à distance | Déclenchement de la coupure depuis un bouton d’arrêt d’urgence, un contact externe ou un système de commande. |
| Fonctionnement de type MN | Logique de commande liée à l’alimentation du système, adaptée aux fonctions de sécurité photovoltaïque. |
| Microcoupures | Les condensateurs intégrés à la carte électronique maintiennent la commande lors des microcoupures. |
| Redémarrage | Le système favorise le redémarrage automatique lorsque les conditions de fonctionnement sont rétablies. |
| Signalisation | Les voyants et contacts de signalisation permettent le contrôle de l’état du système selon la configuration. |
Le comportement exact dépend de la configuration retenue et des recommandations du fabricant. La documentation BREMAS doit être consultée pour valider le câblage et les conditions de fonctionnement.
DONNÉES TECHNIQUES GÉNÉRALES
Les données générales permettent de vérifier l’adéquation du Solar Guardian avec l’architecture photovoltaïque, le nombre de strings à commander et la tension d’utilisation de l’installation.
| CARACTÉRISTIQUE | VALEUR |
|---|---|
| Fabricant | BREMAS |
| Distribution France | DF Electric |
| Nom de gamme | Solar Guardian |
| Fonction principale | Coupure à distance et sectionnement simultané de strings photovoltaïques. |
| Catégorie d’emploi | PV1 selon IEC/EN 60947-3 |
| Tension d’utilisation | Jusqu’à 1500 V DC selon référence et configuration. |
| Courant assigné | Jusqu’à 50 A à 1000 V DC et 20 A à 1500 V DC selon référence. |
| Commande | Carte électronique de commande motorisée. |
| Applications | Installations photovoltaïques, coffrets DC, armoires photovoltaïques, coupure d’urgence. |
Les caractéristiques détaillées, les schémas de raccordement et les configurations possibles doivent être validés à partir de la documentation fabricant.
COMMENT CHOISIR UN SECTIONNEUR PV MOTORISÉ ?
Le choix d’une solution Solar Guardian dépend de la tension DC, du courant à couper, du nombre de strings à sectionner et du mode de commande souhaité. La sélection doit tenir compte de l’architecture globale de l’installation photovoltaïque.
| CRITÈRE | POINT À VÉRIFIER |
|---|---|
| Nombre de strings | Sélectionner une référence compatible avec le nombre de chaînes photovoltaïques à couper simultanément. |
| Tension d’utilisation | Vérifier la capacité PV1 à 1000 V DC ou 1500 V DC selon l’installation. |
| Courant assigné | Contrôler le courant admissible en fonction de la tension et de la référence sélectionnée. |
| Commande externe | Définir l’organe de commande : arrêt d’urgence, contact externe ou système de pilotage. |
| Architecture du coffret | Prévoir l’intégration du ou des sectionneurs et de la carte électronique dans le coffret ou l’armoire DC. |
La solution retenue doit être validée avec la documentation BREMAS et les contraintes réelles de câblage, d’exploitation et de sécurité du site.
PRODUITS ASSOCIÉS
Le sectionneur PV motorisé s’intègre dans un ensemble plus large de coupure et de protection photovoltaïque. Il complète les sectionneurs manuels, les fusibles gPV et les porte-fusibles photovoltaïques utilisés dans les coffrets et armoires DC.
| FAMILLE | UTILISATION |
|---|---|
| Sectionneurs DC PV1 | Vue d’ensemble de la gamme d’interrupteurs-sectionneurs photovoltaïques PV1 distribués par DF Electric. |
| Sectionneurs PV 2 pôles | Solution de coupure manuelle pour circuits photovoltaïques DC en version 2 pôles. |
| Fusibles gPV 1000 V DC | Protection des chaînes photovoltaïques contre les défauts en courant continu. |
| Porte-fusibles photovoltaïques PMX 1000 V DC | Supports de fusibles adaptés aux installations solaires 1000 V DC. |
Ce maillage relie la coupure motorisée aux autres composants nécessaires à la protection et à l’exploitation des installations photovoltaïques.
NORMES
Les sectionneurs PV motorisés Solar Guardian BREMAS s’appuient sur des interrupteurs-sectionneurs photovoltaïques associés à la norme IEC/EN 60947-3. Cette norme encadre les interrupteurs, sectionneurs et interrupteurs-sectionneurs basse tension, avec des catégories d’emploi adaptées aux applications de coupure.
Les protections photovoltaïques associées, notamment les fusibles gPV, relèvent de la norme IEC/EN 60269-6. La coordination entre coupure, protection et commande doit être étudiée selon l’architecture de l’installation.
FAQ TECHNIQUE
À quoi sert un sectionneur PV motorisé ?
Un sectionneur PV motorisé permet de commander à distance la coupure de circuits photovoltaïques en courant continu. Il facilite la mise en sécurité, la maintenance et l’arrêt d’urgence des parties de l’installation raccordées au sectionneur.
Le Solar Guardian coupe-t-il des MPPT ?
Non. Le Solar Guardian coupe des chaînes photovoltaïques, ou strings. Les MPPT relèvent de l’architecture de l’onduleur. La sélection doit donc se faire selon le nombre de strings à sectionner et non selon une formulation générique liée aux MPPT.

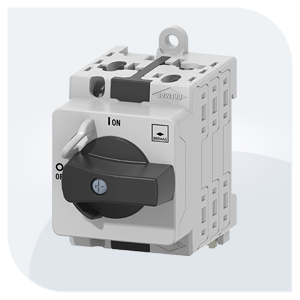

Quelle différence avec un sectionneur PV 2 pôles manuel ?
Un sectionneur PV 2 pôles manuel nécessite une action locale sur l’appareil. Le sectionneur PV motorisé permet une coupure commandée à distance, par exemple depuis un arrêt d’urgence ou un système de commande externe.
Pourquoi utiliser une logique de type MN ?
Une logique de type MN permet d’associer la coupure à la présence ou à l’absence de tension de commande. Dans le Solar Guardian, la carte électronique et les condensateurs intégrés contribuent à limiter les déclenchements durables liés aux microcoupures.
Le système redémarre-t-il automatiquement après une microcoupure ?
Les condensateurs intégrés maintiennent la commande lors des microcoupures et favorisent le redémarrage automatique lorsque les conditions de fonctionnement sont rétablies. Le comportement exact doit être validé selon la configuration et les recommandations BREMAS.
Le sectionneur PV motorisé remplace-t-il les fusibles gPV ?
Non. Le sectionneur PV motorisé assure la coupure et l’isolement des circuits commandés. Les fusibles gPV assurent la protection contre les défauts en courant continu. Les deux fonctions sont complémentaires dans une installation photovoltaïque.
