BAC14
Description :

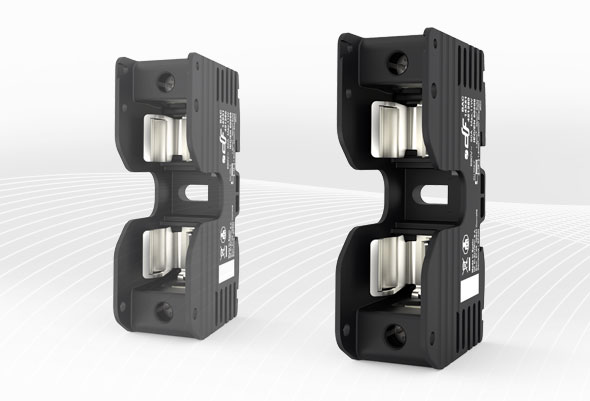

- Porte-fusible type base ouverte IP00 (fixation rail DIN)
- Supports pour cartouche fusible 14×51 avec ou sans percuteur
- Déclinés également en versions 10×38 et 22×58
- Existent en version à percuteur pour fusibles 22×58
- Idéal pour utilisation avec fusibles ultrarapides UR à forte capacité de dissipation thermique
- Nécessité d’utiliser la pince d’extraction DF 451278

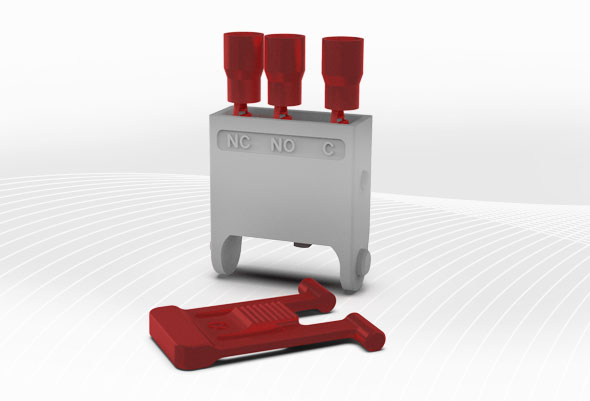

- Microrupteur disponible seul : référence DF 451275
- Description
Description
GAMME
| TAILLE | Un | In | NB PÔLES | RÉFÉRENCES | |
|---|---|---|---|---|---|
| SANS MICROSWITCH | AVEC MICROSWITCH | ||||
| 14×51 | 690V AC 750V DC |
50A | 1P | 451260 | 451261 |
DONNÉES TECHNIQUES
| Tension nominale | 50A |
| Courant nominal | 690AC 750V DC |
| Tension assignée de tenue aux chocs | 6kV U imp |
| Dissipation de puissance maximale | 11W |
| Indice de protection | IP00 |
| Température ambiante de service | -20°C … 70°C |
| Température de stockage | -40°C … 80°C |
NORMES
| IEC/EN 60269-1 | IEC/EN 60269-2 |
DIMENSIONS
| A | B | C | D | E | F |
| 92 | 45 | 5,5 | 26,9 | 12 | 6,2 |
| A | B |
| 63 | 4,4 |
| Poids : 82 g. |
MONTAGE SUR RAIL
Pour montage sur rail standard DIN/EN DIN 46277/1-3 (EN50022)
