PORTE-FUSIBLE 10×38 gPV 1000V

DF ELECTRIC socle tripolaire 800V fusible NH SOCLES FUSIBLE NH00 800V
SECTIONNEURS ARS SECTIONNEURS EN CHARGE TRIPOLAIRES 800VAC

Description :
  • Gamme de porte-fusibles pour applications photovoltaïques
  • Applications : sites isolés, autoconsommations, centrales solaires, ombrières
  • Dédiée pour applications gPV 1000VDC
  • Porte-fusible cylindrique de taille 10×38
  • Déclinés en version unipolaire ou bipolaire
  • Option : Voyant de fusion en façade
  • Conformes à la norme IEC/EN60269
  • Homologation UL/CSA pour marchés américains et canadiens



Catégories : ,

Description

GAMME

TAILLE Un (V) In (A) INDICATEUR PÔLES RÉFÉRENCE
10×38 1000VDC 32A
–
 1P 485150
–
 2P 485151
X
 1P 485152
X
 2P 485153





DONNÉES TECHNIQUES

Courant nominal 32A
Tension nominale 690V AC | 1000V DC
Puissance dissipée maximale 4W
Puissance dissipée par pôle 80% In > 0,27W
100% In > 0,43W
Degré de pollution 3
Indice de protection * IP20
Pouvoir de coupure Icc 6kV U imp
Température d’utilisation -20°C … 70°C
Température de stockage -40°C … 80°C

* Pour les fils de section ≤ 16mm2 il est nécessaire d’utiliser l’accessoire indiqué pour garantir IP20 au niveau des cages de raccordement.

NORMES

IEC/EN 60269-1 IEC/EN 60269-2 UL4248-1
UL4248-19 UL486E CSA C22.2 Nº 4248-1
CSA 22.2 Nº 65





CERTIFICATIONS

DIMENSIONS

Poids : 57 g (1 pôle) – 114 g (2 pôles)



ACCESSOIRES

Assemblage multipolaire : Système standard avec 2 clips en plastique et 1 goupille métallique pour unir les pôles deux à deux
Identification par étiquette : Ouvrir le compartiment en façade (préhenseur en position fermée), placer l’étiquette et refermer le compartiment.
Protection spéciale IP20 : Positionner l’accessoire dans son logement au niveau de la cage de raccordement pour obtenir un indice de protection IP20 dans le cas d’utilisation de câble de faible section.
Accessoire séparateurs de phases : Positionner le cache plastique de protection pour améliorer l’isolement électrique entre les pôles d’un même coupe-circuit.
Accessoire de protection des vis : Positionner les cache plastique sur les vis de serrage pour améliorer l’indice de protection.
Accessoire de fixation à vis : Montage du rail avec des vis puis fixation du porte-fusible avec système de clip à l’arrière (plusieurs tailles de rail disponibles selon coupe-circuit à installer).

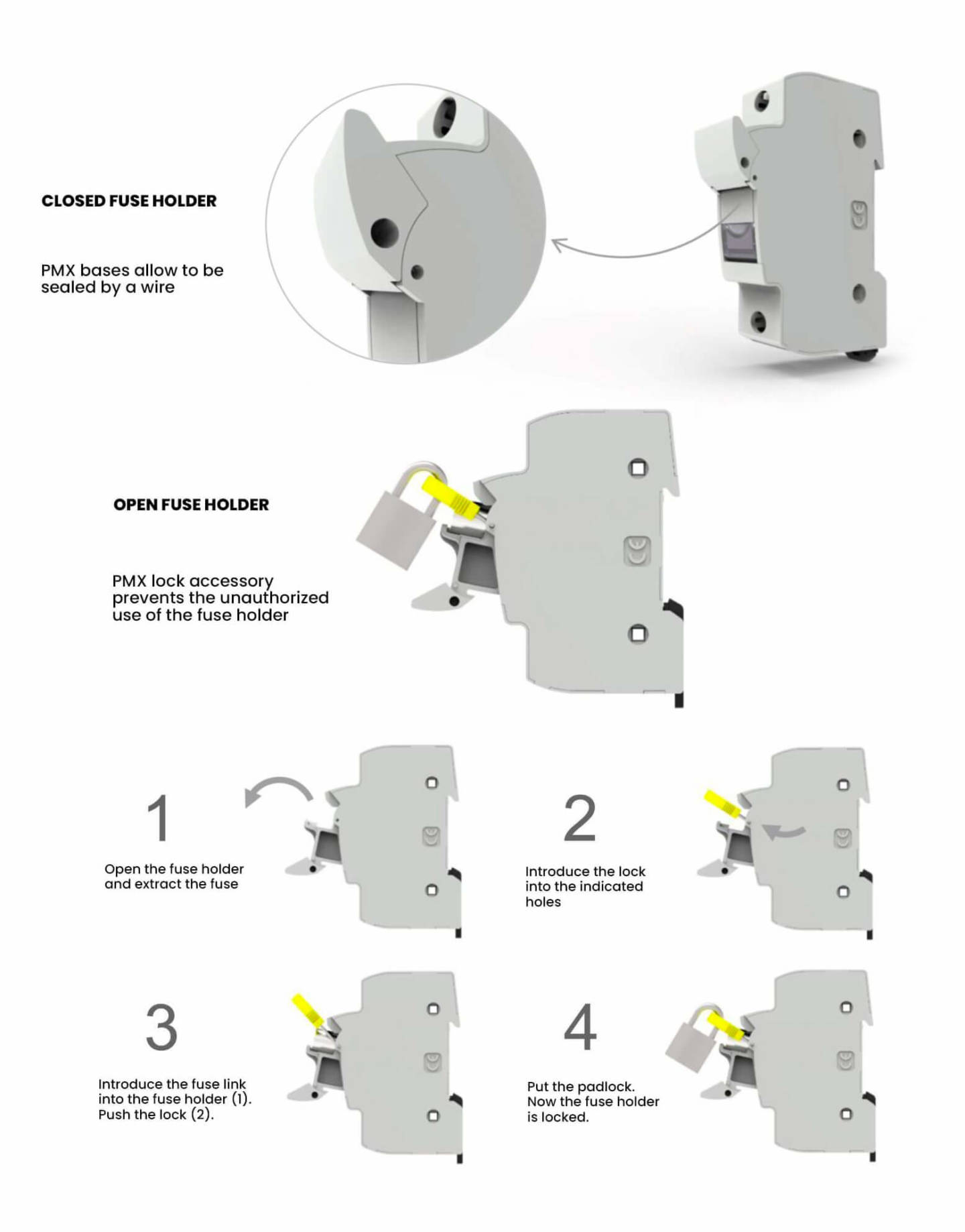

Verrouillage du porte-fusible : Accessoire pour permettre la consignation du porte-fusible en position ouverte ou fermée.

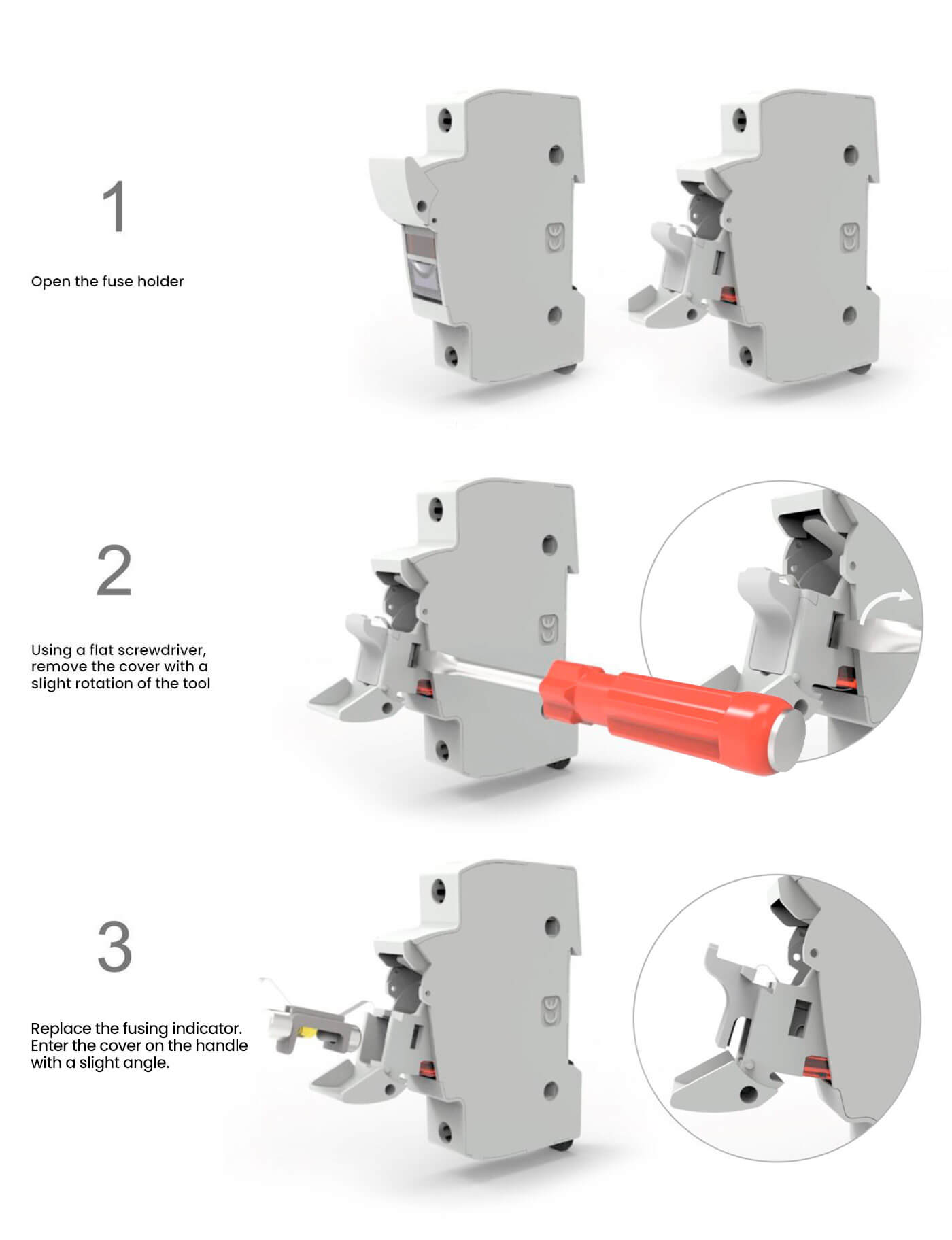

Instructions pour remplacement du voyant de fusion
