FUSIBLES 14×51 gBAT 600VDC

FUSIBLES 14×51 gBAT 600V DC

FUSIBLES 22×58 gBAT 600VDC FUSIBLES 22×58 gBAT 600V DC

Description :

Les fusibles cylindriques 14×51 gBAT 600V DC sont conçus pour la protection des systèmes batterie en courant continu. Ils assurent une coupure fiable en cas de surcharge ou de court-circuit et conviennent aux installations nécessitant une protection adaptée aux contraintes du courant continu.

Disponibles en version avec ou sans percuteur, ils permettent d’adapter la protection aux besoins de signalisation et de maintenance des équipements. Leur format compact facilite l’intégration dans les installations électriques professionnelles.

Catégorie :

Description

GAMME DE FUSIBLES CYLINDRIQUES 14×51 gBAT 600V DC

Le fusible cylindrique 14×51 gBAT 600V DC est conçu pour la protection des systèmes batterie en courant continu. Les fusibles cylindriques 14×51 gBAT 600V DC couvrent plusieurs calibres afin de répondre aux besoins des circuits nécessitant une protection fiable contre les surcharges et les courts-circuits.

Le format 14×51 permet une intégration simple dans les installations DC professionnelles. Ainsi, cette gamme convient aux applications batterie et aux systèmes de stockage d’énergie nécessitant une protection adaptée aux contraintes du courant continu, avec ou sans percuteur selon les besoins de signalisation.

TAILLE Un (V DC) In (A) RÉFÉRENCE
Sans percuteur Avec percuteur
14×51 600 V DC
L/R ≤ 3 ms		 2 405015 –
4 405016 –
6 405017 –
8 405018 405118
10 405019 405119
12 405020 405120
16 405021 405121
20 405022 405122
25 405023 405123
32 405024 405124
40 405025 405125

PROTECTION DES SYSTÈMES BATTERIE EN COURANT CONTINU

Les fusibles cylindriques 14×51 gBAT sont destinés à la protection des circuits batterie en courant continu. Ils assurent une coupure fiable en cas de surcharge ou de court-circuit dans les installations nécessitant une protection spécifique DC.

Ainsi, le choix d’une version avec ou sans percuteur permet d’adapter la protection aux besoins de signalisation de l’installation, tout en conservant les performances requises pour les systèmes batterie et les architectures en courant continu.

Les fusibles cylindriques 14×51 gBAT 600V DC s’utilisent avec des porte-fusibles PMX14 adaptés aux installations DC. Cette association permet une intégration simple dans les tableaux électriques, les coffrets de protection et les équipements de gestion d’énergie nécessitant une solution compacte et fiable.

Le format cylindrique 14×51 constitue une solution intéressante pour les applications où l’encombrement, la facilité de maintenance et la disponibilité de plusieurs calibres sont des critères importants dans la conception des protections batterie.

CARACTÉRISTIQUES TECHNIQUES DES FUSIBLES CYLINDRIQUES 14×51 gBAT 600V DC

Les caractéristiques techniques ci-dessous permettent de sélectionner le fusible cylindrique 14×51 gBAT 600V DC adapté aux contraintes des systèmes batterie et des installations en courant continu. Le choix du calibre doit tenir compte du courant d’exploitation, de la tension du circuit, des conditions d’installation et du niveau de protection requis contre les surcharges et les courts-circuits.

Grâce à leur technologie gBAT, ces fusibles sont conçus pour répondre aux exigences des circuits batterie et des architectures DC nécessitant une protection fiable, une bonne tenue en fonctionnement et une coupure adaptée aux contraintes du courant continu.

Tension nominale 600 V DC
L/R ≤ 3 ms
Courant nominal 2 A…80 A
Pouvoir de coupure Icc 50 kA
Catégorie d’utilisation gBat
Température de stockage -40 °C … 90 °C
Température d’utilisation * -40 °C … 80 °C

* Pour des températures ambiantes > 25 ºC, il est nécessaire d’appliquer un déclassement en courant maximum.

NORMES ET CONFORMITÉ

Les fusibles cylindriques 14×51 gBAT sont conformes aux normes applicables à la protection des systèmes batterie en courant continu. Cette conformité garantit leur intégration dans des installations professionnelles nécessitant des composants adaptés aux exigences de sécurité et de fiabilité des circuits DC.

La conformité aux normes en vigueur constitue également un point important pour les intégrateurs, tableautiers et exploitants recherchant une solution cohérente avec les exigences techniques des systèmes de stockage d’énergie et des architectures électriques industrielles.

IEC/EN 60269-1 IEC/EN 60269-7
RoHS Compliant

DIMENSIONS DES FUSIBLES CYLINDRIQUES 14×51 gBAT 600V DC

Les dimensions des fusibles cylindriques 14×51 permettent une intégration simple dans les porte-fusibles modulaires et les équipements de protection batterie. Leur format compact facilite l’installation dans les tableaux électriques et les ensembles de protection en courant continu.

Cette géométrie standardisée contribue à simplifier le choix des supports, à optimiser l’encombrement dans les armoires électriques et à assurer une compatibilité efficace avec les dispositifs de protection associés.

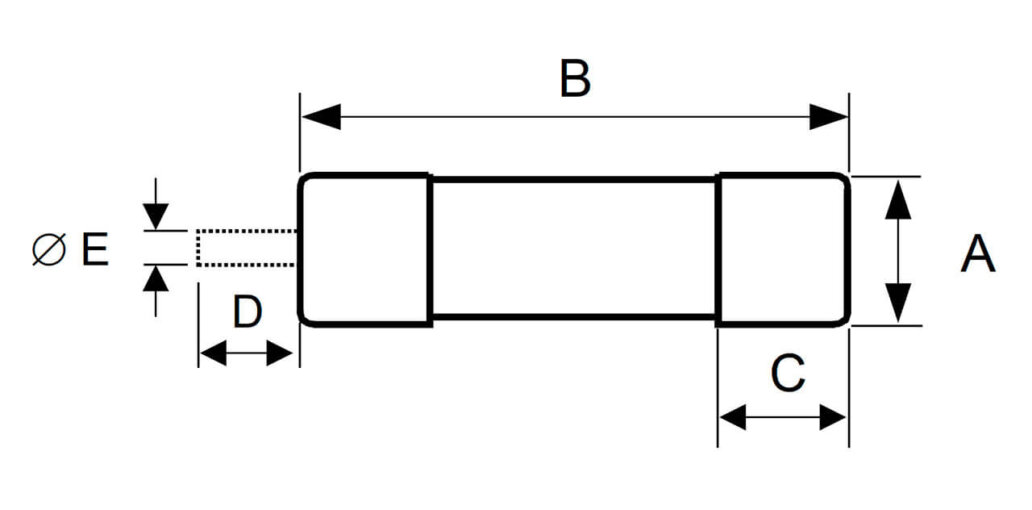

Dimensions fusible cylindrique 14x51 gBAT 600V DC
A B C D E
14,3 51 11,5 8 3,7

Poids : 18 g

COURBES DE CARACTÉRISTIQUES DES FUSIBLES CYLINDRIQUES 14×51 gBAT

Les courbes de caractéristiques permettent d’analyser le comportement du fusible cylindrique 14×51 gBAT 600V DC en fonction du courant, du temps de coupure et des caractéristiques de limitation. Elles constituent une aide au dimensionnement des protections en courant continu et à la vérification de la sélectivité des installations batterie.

Ces données sont particulièrement utiles pour le choix du calibre, l’évaluation du comportement en défaut et l’intégration du fusible dans une architecture électrique nécessitant une protection adaptée aux contraintes du courant continu.

Courbe t-I fusible cylindrique 14x51 gBAT 600V DC

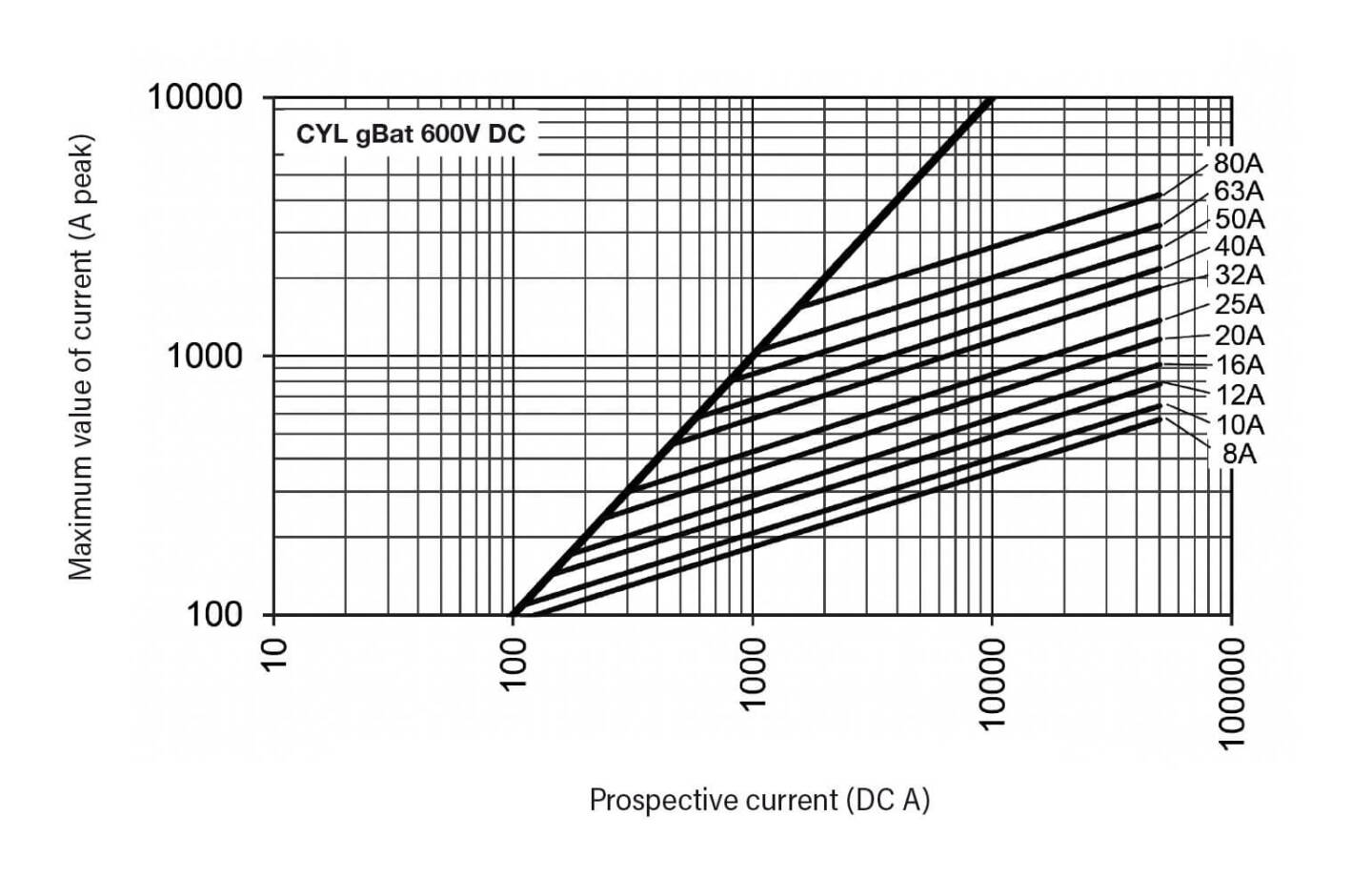

Courbe de coupure fusible cylindrique 14x51 gBAT 600V DC

Pour approfondir le dimensionnement et les performances du fusible cylindrique 14×51 gBAT 600V DC, consultez la documentation technique détaillée incluant les courbes de fonctionnement, les caractéristiques de limitation et les données d’intégration en courant continu.

Consultez la documentation technique complète du fusible 14×51 gBAT 600V DC.

DISSIPATION DE PUISSANCE

Les valeurs de dissipation de puissance permettent d’évaluer le comportement thermique du fusible cylindrique 14×51 gBAT 600V DC en fonctionnement. Elles constituent une donnée utile pour le dimensionnement des équipements, le choix du porte-fusible et la vérification des conditions d’intégration dans les installations électriques.

L’analyse des valeurs de perte de puissance et des I2t contribue à affiner le choix du calibre selon le niveau de courant exploité, la tenue thermique attendue et les performances de protection requises par le système batterie.

COURANT NOMINAL (A) RÉFÉRENCE PERTE DE PUISSANCE 0,8·In (W) PERTE DE PUISSANCE In (W) PREARCING I2t EN FONCTIONNEMENT I2t À Un
2 455015 0,67 1,2 0,2 1,3
4 455016 0,73 1,3 2,4 16
6 455017 0,85 1,5 9 57
8 455018 0,9 1,6 5,1 48
10 455019 1,1 2 7,3 69
12 455020 1,2 2,2 13 112
16 455021 1,5 2,7 19,5 122
20 455022 1,7 3,1 38 210
25 455023 2,1 3,8 63 345
32 455024 2,2 4 153 835
40 455025 3 5,3 253 1380

APPLICATIONS DES FUSIBLES CYLINDRIQUES 14×51 gBAT 600V DC

Les fusibles cylindriques 14×51 gBAT 600V DC sont particulièrement adaptés aux équipements compacts nécessitant une protection fiable des circuits batterie en courant continu. Leur format cylindrique facilite leur intégration dans des ensembles modulaires, des coffrets électriques et des dispositifs de protection où l’encombrement maîtrisé constitue un critère important.

La disponibilité de versions avec ou sans percuteur permet d’adapter la configuration aux besoins de signalisation locale ou de maintenance, tout en conservant la cohérence de la protection sur l’ensemble de l’installation. Cette gamme convient ainsi aux applications nécessitant une solution compacte, normalisée et simple à intégrer dans des architectures DC professionnelles.

Pour une intégration complète, ces fusibles s’associent avec les porte-fusibles PMX14 dédiés aux cartouches cylindriques 14×51.
