FUSIBLES NH1 gBAT 1000V DC
Description :
Les fusibles NH1 gBAT 1000V DC sont conçus pour la protection des systèmes batterie en courant continu. Ils assurent une coupure fiable des surcharges et des courts-circuits dans les installations électriques professionnelles.
Adaptés aux applications de stockage d’énergie et aux architectures DC, ils permettent une intégration simple dans les équipements standards tout en garantissant un niveau de protection conforme aux contraintes du courant continu.
- Description
Description
GAMME DE FUSIBLES NH1 gBAT 1000V DC
Le fusible NH1 gBAT 1000V DC est conçu pour la protection des systèmes batterie en courant continu. Les fusibles NH1 gBAT 1000V DC couvrent plusieurs calibres afin de répondre aux besoins des circuits nécessitant une protection fiable contre les surcharges et les courts-circuits.
Le format NH1 permet une intégration simple dans les installations DC professionnelles. Ainsi, ces fusibles conviennent aux applications nécessitant une protection adaptée aux contraintes du courant continu et des systèmes de stockage d’énergie.
| TAILLE | Un (V DC) | In (A) | RÉFÉRENCE |
|---|---|---|---|
| NH1 | 1000 V DC L/R ≤ 3 ms |
40 | 367225 |
| 50 | 367230 | ||
| 63 | 367235 | ||
| 80 | 367240 | ||
| 100 | 367245 | ||
| 125 | 367250 | ||
| 160 | 367255 |
PROTECTION DES SYSTÈMES BATTERIE EN COURANT CONTINU
Les fusibles NH1 gBAT sont destinés à la protection des circuits batterie en courant continu. Ils assurent une coupure fiable en cas de surcharge ou de court-circuit dans les installations nécessitant une protection spécifique DC.
Ainsi, le choix du calibre doit tenir compte du courant d’exploitation, des conditions d’installation et des caractéristiques propres aux systèmes batterie et aux architectures en courant continu.
CARACTÉRISTIQUES TECHNIQUES DES FUSIBLES NH1 gBAT 1000V DC
Les caractéristiques techniques ci-dessous permettent de sélectionner le fusible NH1 gBAT 1000V DC adapté aux contraintes des systèmes batterie et des installations en courant continu.
| Taille | NH1 |
| Tension nominale | 1000 V DC |
| Constante de temps du circuit (L/R) | ≤ 3 ms |
| Courant nominal | 40 A…160 A |
| Pouvoir de coupure Icc | 100 kA |
| Classe d’utilisation | gBAT |
| Température de stockage | -40 °C … +90 °C |
| Température d’utilisation * | -40 °C … +80 °C |
* Pour des températures ambiantes > 25 °C, il est nécessaire d’appliquer un déclassement en courant maximum.
NORMES ET CONFORMITÉ
Les fusibles NH1 gBAT sont conformes aux normes applicables à la protection des systèmes batterie en courant continu.
| IEC/EN 60269-1 | IEC/EN 60269-7 |
| RoHS Compliant | |

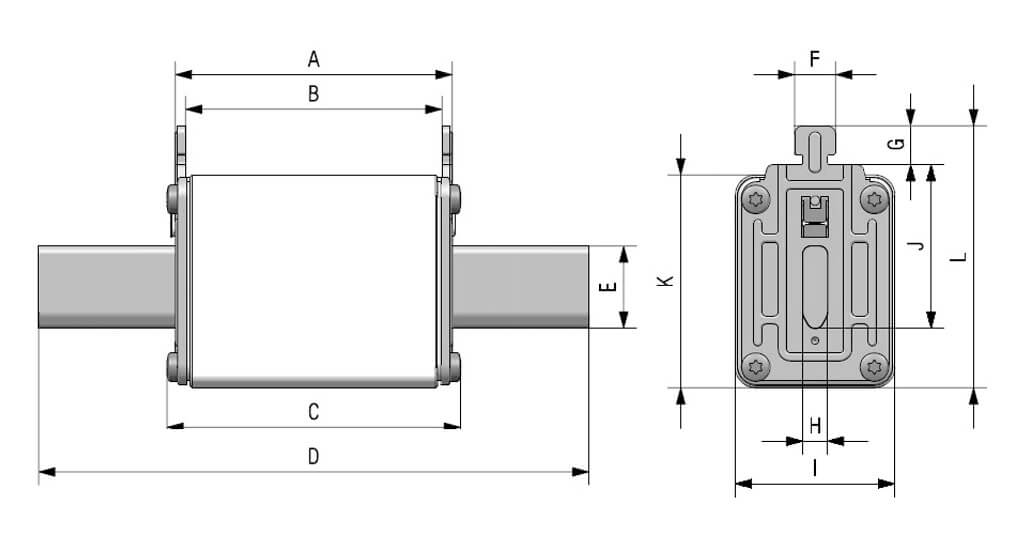

DIMENSIONS DES FUSIBLES NH1 gBAT 1000V DC
Les dimensions permettent une intégration simple dans les équipements de protection batterie et les installations en courant continu.
| A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 62 | 71,5 | 135 | 20 | 10 | 9,5 | 6 | 39 | 40 | 52 | 64 |
Poids : 380 g

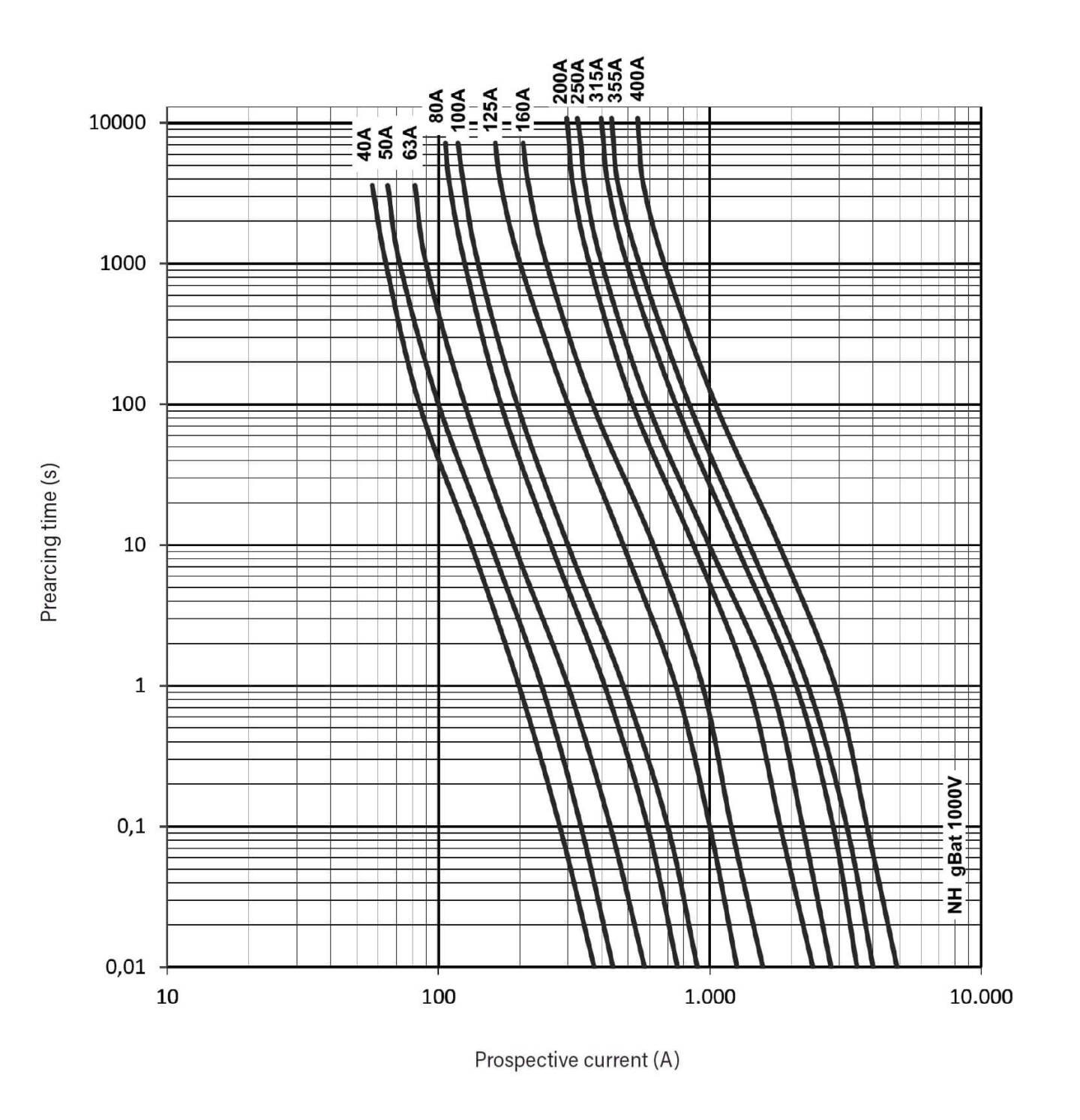

COURBE DE CARACTÉRISTIQUES DES FUSIBLES NH1 gBAT
La courbe de caractéristiques permet d’analyser le comportement du fusible NH1 gBAT 1000V DC en fonction du courant et du temps de coupure. Elle constitue une aide au dimensionnement des protections en courant continu et à la vérification de la sélectivité des installations batterie. Pour plus d’informations techniques, consultez le document technique des fusibles NH gBAT 1000V DC ou la fiche fabricant NH1 gBAT 1000V.
AVANTAGES DES FUSIBLES NH1 gBAT POUR LES APPLICATIONS BATTERIE
Les fusibles NH1 gBAT 1000V DC permettent de protéger efficacement les circuits batterie et les installations en courant continu. Leur plage de calibres facilite l’adaptation de la protection aux besoins des équipements et des architectures DC.
De plus, le format NH1 est adapté aux intégrations standards dans les équipements de protection, les tableaux électriques et les systèmes de stockage d’énergie.
APPLICATIONS DES FUSIBLES NH1 gBAT 1000V DC
Les fusibles NH1 gBAT sont utilisés dans différentes applications nécessitant une protection en courant continu :
- Protection de systèmes batterie
- Systèmes de stockage d’énergie
- Installations en courant continu
- Applications industrielles DC
- Protection contre les surcharges et courts-circuits
Pour découvrir l’ensemble de la gamme, consultez également notre page dédiée aux fusibles NH gBAT 1000V ainsi que notre catégorie de socles fusibles NH.
COMMANDER VOS FUSIBLES NH1 gBAT 1000V DC
DF Electric propose une gamme de fusibles NH1 gBAT 1000V DC adaptée aux besoins des professionnels. Pour toute demande de prix, de disponibilité ou de conseil technique, contactez notre équipe.
