FUSIBLES NH2 XL gBAT 1500V DC
Description :
Les fusibles NH2 XL gBAT 1500V DC sont conçus pour la protection des systèmes batterie en courant continu. Ils assurent une coupure fiable des surcharges et des courts-circuits dans les installations électriques professionnelles.
Adaptés aux applications de stockage d’énergie haute tension et aux architectures DC, ils permettent une intégration simple dans les équipements standards tout en garantissant un niveau de protection conforme aux contraintes du courant continu.
- Description
Description
Description :
Les fusibles NH2 XL gBAT 1500V DC protègent les systèmes batterie en courant continu. Ils coupent efficacement les surcharges et les courts-circuits dans les installations électriques professionnelles. Ainsi, ils sécurisent les circuits dans les applications industrielles et les systèmes de stockage d’énergie.
De plus, le format NH XL facilite l’intégration dans les équipements standards tout en garantissant un niveau de protection adapté aux contraintes du courant continu haute tension.
GAMME DE FUSIBLES NH2 XL gBAT 1500V DC
Le fusible NH2 XL gBAT 1500V protège les systèmes batterie en courant continu. Il coupe efficacement les surcharges et les courts-circuits. Ainsi, il s’adapte aux installations nécessitant une protection fiable en courant continu.
De plus, le format NH2 XL permet une intégration simple dans les installations DC professionnelles et les systèmes de stockage d’énergie.
| TAILLE | Un (V DC) | In (A) | RÉFÉRENCE |
|---|---|---|---|
| NH2 XL | 1500 V DC L/R ≤ 3 ms |
200 | 368350 |
| 250 | 368360 |
PROTECTION DES SYSTÈMES BATTERIE EN COURANT CONTINU
Les fusibles NH2 XL gBAT protègent les circuits batterie en courant continu. Ils coupent rapidement les défauts en cas de surcharge ou de court-circuit.
Par conséquent, le choix du calibre dépend du courant d’exploitation, des conditions d’installation et des contraintes propres aux systèmes batterie.
CARACTÉRISTIQUES TECHNIQUES DES FUSIBLES NH2 XL gBAT 1500V DC
| Taille | NH2 XL |
| Tension nominale | 1500 V DC |
| Constante de temps (L/R) | ≤ 3 ms |
| Courant nominal | 200 A | 250 A |
| Pouvoir de coupure | 100 kA |
| Classe | gBat |
| Température stockage | -40 °C … +90 °C |
| Température utilisation * | -40 °C … +80 °C |
* Déclassement nécessaire au-delà de 25 °C.
NORMES ET CONFORMITÉ
Les fusibles NH2 XL gBAT sont conformes aux normes applicables à la protection des systèmes batterie en courant continu.
| IEC/EN 60269-1 | IEC/EN 60269-7 |
| RoHS Compliant | |

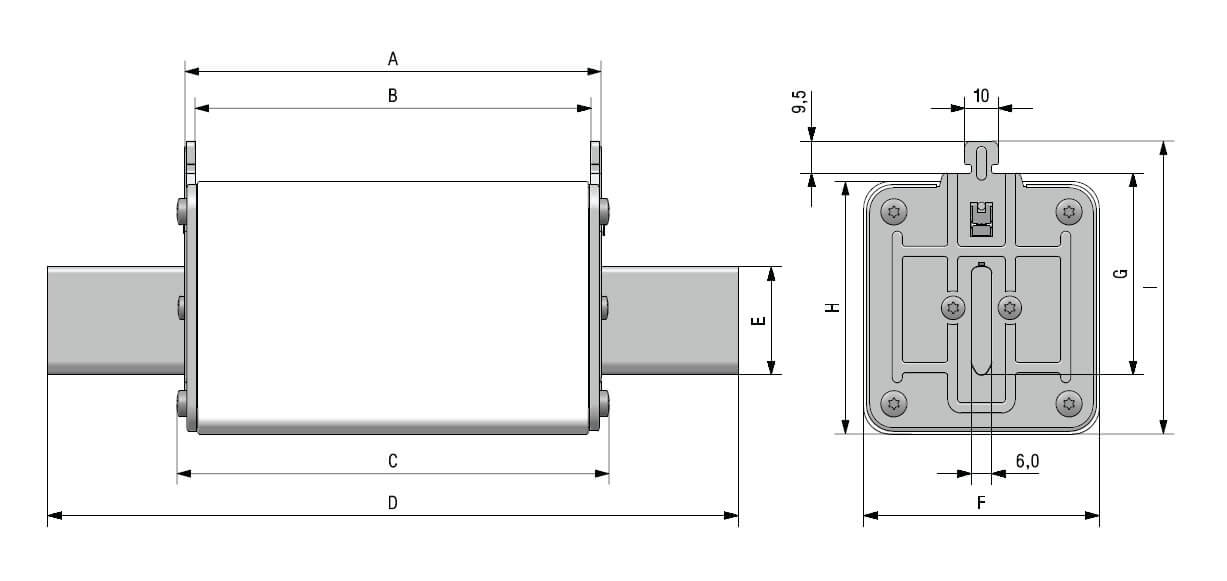

DIMENSIONS DES FUSIBLES NH2 XL gBAT 1500V DC
| A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|
| 122,6 | 117,6 | 126,7 | 205 | 25 | 53 | 48 | 60,5 | 72 |
Poids : 990 g

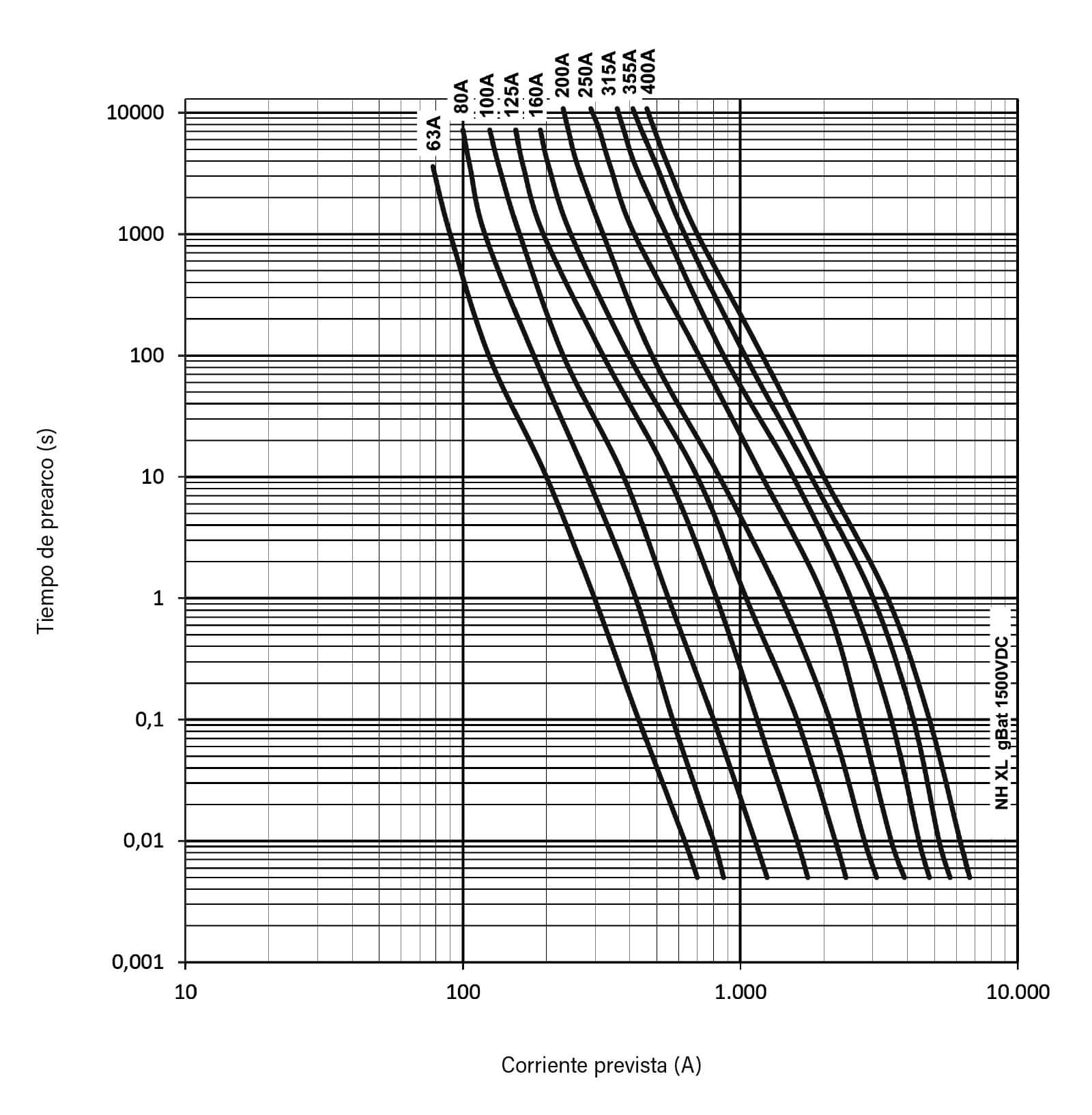

COURBE DE CARACTÉRISTIQUES DES FUSIBLES NH2 XL gBAT
La courbe permet d’analyser le comportement du fusible NH2 XL gBAT 1500V DC. Elle aide au dimensionnement des protections et à la sélectivité. Consultez la fiche fabricant ou le document technique.
DISSIPATION DE PUISSANCE
| In | Réf | 0,8In | In | I²t | I²t Un |
|---|---|---|---|---|---|
| 200 | 368350 | 25,6 | 45 | 24850 | 52360 |
| 250 | 368360 | 29,6 | 52 | 42000 | 88500 |
AVANTAGES DES FUSIBLES NH2 XL gBAT 1500V DC
Les fusibles NH2 XL gBAT 1500V DC assurent une protection fiable des circuits batterie en courant continu haute tension. Ils permettent de sécuriser les installations tout en garantissant une coupure efficace en cas de défaut.
De plus, leur conception facilite l’intégration dans les équipements industriels et les systèmes de stockage d’énergie. Ainsi, ils répondent aux exigences des applications DC nécessitant des niveaux de puissance élevés.
APPLICATIONS DES FUSIBLES NH2 XL gBAT 1500V DC
Les fusibles NH2 XL gBAT 1500V DC sont utilisés dans les applications nécessitant une protection en courant continu haute tension avec des niveaux de courant intermédiaires à élevés.
- Systèmes de stockage d’énergie (BESS 1500V)
- Installations photovoltaïques 1500V DC
- Applications industrielles en courant continu
- Protection de circuits batterie forte puissance
Ils s’utilisent avec des socles NH2 XL 1500V adaptés aux installations DC.
COMMANDER VOS FUSIBLES NH2 XL gBAT 1500V DC
DF Electric propose une gamme de fusibles NH2 XL gBAT 1500V DC adaptée aux besoins des professionnels. Pour toute demande de prix, de disponibilité ou de conseil technique, contactez notre équipe.
