FUSIBLES VERRE 5×20 LENT
Description :
Les fusibles 5×20 verre temporisés (T) protègent les cartes et circuits électroniques contre les surcharges et les courts-circuits. Ces cartouches miniatures de 250V AC associent un corps en verre à des contacts en laiton nickelé et couvrent une plage de calibres de 100mA à 16A.
Leur caractéristique de fusion temporisée T permet de supporter les appels de courant transitoires, notamment à la mise sous tension des équipements. Conformes à la norme IEC/EN 60127, ces fusibles présentent un faible pouvoir de coupure : 35A jusqu’à 3,15A et 10 × In à partir de 4A.
- Description
Description
Gamme des fusibles verre 5×20 temporisés T
La gamme 5×20 verre temporisé couvre les calibres de 100mA à 16A sous 250V AC. Les références sont disponibles en boîte de 10 unités et en sachet de 1 000 unités.
| CALIBRE In |
RÉFÉRENCE BOÎTE DE 10 | RÉFÉRENCE SACHET DE 1000 |
|---|---|---|
| 100mA | 5320010 | 5300010 |
| 125mA | 5420012 | 5300012 |
| 160mA | 5420016 | 5300016 |
| 200mA | 5420020 | 5300020 |
| 250mA | 5420025 | 5300025 |
| 315mA | 5420031 | 5300031 |
| 400mA | 5420040 | 5300040 |
| 500mA | 5420050 | 5300050 |
| 630mA | 5420063 | 5300063 |
| 800mA | 5420080 | 5300080 |
| 1A | 5420100 | 5300100 |
| 1,25A | 5420125 | 5300125 |
| 1,6A | 5420160 | 5300160 |
| 2A | 5420200 | 5300200 |
| 2,5A | 5420250 | 5300250 |
| 3,15A | 5420315 | 5300315 |
| 4A | 5420400 | 5300400 |
| 5A | 5420500 | 5300500 |
| 6,3A | 5420630 | 5300630 |
| 7A | 5320700 | 5300700 |
| 8A | 5320800 | 5300800 |
| 10A | 5321000 | 5301000 |
| 12A* | 5321200 | 5301200 |
| 15A* | 5321500 | 5301500 |
| 16A* | 5321600 | 5301600 |
* Calibres 12A, 15A et 16A : fusibles surcalibrés (documentation fabricant Ed.04).
Applications et caractéristique de fusion T
Les fusibles verre 5×20 temporisés T protègent les circuits électroniques contre les surcharges et les courts-circuits, dans la limite de leur pouvoir de coupure. Leur temporisation permet notamment de supporter certains appels de courant à la mise sous tension.
En revanche, un fusible verre 5×20 rapide F présente une caractéristique temps-courant différente. Le remplacement d’un fusible T par un fusible F nécessite donc une validation du fonctionnement réel du circuit.
Données techniques
| Format | 5×20 mm |
| Tension assignée | 250V AC |
| Courant assigné | 100mA à 16A |
| Caractéristique de fusion | T – temporisée (lente) |
| Pouvoir de coupure | 35A jusqu’à 3,15A 10 × In à partir de 4A |
| Température de fonctionnement | −55°C à +125°C |
| Température de stockage | −55°C à +85°C |
| Construction | Tube en verre, contacts en laiton nickelé |
Au-delà de 25°C de température ambiante, vérifier le déclassement en courant maximal indiqué dans la documentation fabricant.
Choisir le calibre et vérifier le pouvoir de coupure
Le choix du calibre tient compte du courant permanent et des appels de courant transitoires. Ainsi, la caractéristique temporisée T convient lorsque le circuit nécessite une tolérance définie aux surintensités brèves. Il faut néanmoins vérifier les temps de fusion du calibre retenu.
Par ailleurs, le pouvoir de coupure est de 35A jusqu’à 3,15A et de 10 × In à partir de 4A. Si l’application exige un pouvoir de coupure supérieur, les fusibles céramique 5×20 HPC constituent une famille distincte à étudier. Leur pouvoir de coupure atteint 1500A sous 250V AC.
Construction et dimensions
Les cartouches cylindriques présentent un format 5×20 mm, un corps en verre et des contacts en laiton nickelé. Avant intégration, vérifier la compatibilité mécanique, électrique et thermique du porte-fusible 5×20 avec la référence sélectionnée.
Temps de fusion – caractéristique T
Les valeurs ci-dessous correspondent exclusivement aux fusibles verre 5×20 temporisés T. Elles distinguent trois groupes de calibres, conformément à la documentation fabricant Ed.04.
| Courant appliqué | Limite | 100mA | 125mA à 10A | 12A à 16A |
|---|---|---|---|---|
| 2,1 × In | Max. | 2 min | 2 min | 5 min |
| 2,75 × In | Min. | 200 ms | 600 ms | 600 ms |
| 2,75 × In | Max. | 10 s | 10 s | 15 s |
| 4 × In | Min. | 40 ms | 150 ms | 150 ms |
| 4 × In | Max. | 3 s | 3 s | 5 s |
| 10 × In | Min. | 10 ms | 20 ms | 20 ms |
| 10 × In | Max. | 300 ms | 300 ms | 400 ms |
Courbes et caractéristiques de fusion T

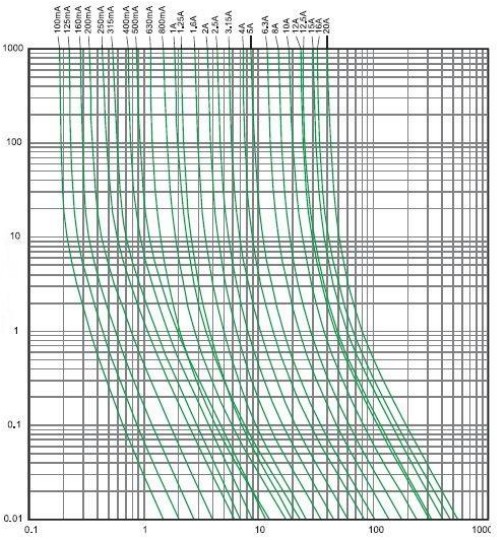

Les courbes temps-courant présentent le comportement des fusibles verre 5×20 temporisés T selon le courant appliqué. Elles permettent notamment d’évaluer les temps de fusion et de vérifier la tenue aux surintensités transitoires pour le calibre sélectionné.
Normes et documentation
La documentation DF Electric Ed.04 présente cette gamme sous la désignation « Fusibles de cristal 5×20 mm – fusion lente (T) ». Références indiquées : IEC/EN 60127-1, IEC/EN 60127-2 et conformité RoHS selon la documentation fabricant.
Retrouvez également l’ensemble des fusibles verre 5×20 DF Electric ou consultez la gamme complète de protections électroniques.
FAQ technique
Quelle différence entre un fusible 5×20 rapide F et temporisé T ?
La caractéristique T tolère des surintensités transitoires pendant une durée définie. En comparaison, la version F possède une courbe de fusion plus rapide.
Le pouvoir de coupure atteint-il 35A sur tous les calibres ?
Non. Il est de 35A jusqu’à 3,15A, puis de 10 × In à partir de 4A.
Que signifient les astérisques sur 12A, 15A et 16A ?
La documentation fabricant classe ces références parmi les fusibles surcalibrés.
