FUSIBLES gPV 10×38 1000V
Description :
Le fusible gPV 10×38 1000V DC DF Electric assure la protection des installations photovoltaïques contre les surintensités et les courants inverses. Cette cartouche fusible cylindrique est destinée aux applications gPV jusqu’à 1000VDC et convient aux coffrets DC, systèmes d’autoconsommation, centrales photovoltaïques et installations solaires isolées. La gamme couvre des calibres de 1A à 20A avec un pouvoir de coupure de 30kA.
Conforme à la norme IEC/EN 60269-6, ce fusible photovoltaïque 10×38 offre une protection fiable des strings photovoltaïques et des équipements fonctionnant en courant continu.
- Description
Description
GAMME FUSIBLES gPV 10×38 1000V DC
La gamme de fusibles gPV 10×38 1000V DC couvre les calibres de 1A à 20A pour la protection des chaînes photovoltaïques, coffrets DC et installations solaires en courant continu. Ces cartouches cylindriques 10×38 sont conçues pour les applications photovoltaïques jusqu’à 1000V DC avec un pouvoir de coupure de 30kA.
| TAILLE | Un (V DC) | In (A) | RÉFÉRENCE |
|---|---|---|---|
| 10×38 | 1000V | 1 | 491601 |
| 2 | 491602 | ||
| 3 | 491604 | ||
| 4 | 491605 | ||
| 5 | 491606 | ||
| 6 | 491610 | ||
| 8 | 491615 | ||
| 10 | 491620 | ||
| 12 | 491625 | ||
| 15 | 491629 | ||
| 16 | 491630 | ||
| 20 | 491635 |
APPLICATIONS PHOTOVOLTAÏQUES
Le fusible gPV 10×38 1000V DC est destiné à la protection des strings photovoltaïques contre les surintensités et les courants inverses. Il s’intègre dans les coffrets DC, boîtes de jonction photovoltaïques, installations d’autoconsommation, centrales solaires, ombrières et sites isolés.
Sa catégorie d’utilisation gPV permet une protection adaptée aux circuits photovoltaïques en courant continu, contrairement aux fusibles de protection générale conçus principalement pour les réseaux AC.
DONNÉES TECHNIQUES
| Tension nominale | 1000V DC |
| Courant nominal | 1A…20A |
| Pouvoir de coupure | 30kA |
| Catégorie d’utilisation | gPV |
| Norme photovoltaïque | IEC/EN 60269-6 |
| Certification UL | UL 248-19 |
| Courant minimal d’interruption | 1A : 1,45 × In 2A…20A : 1,35 × In |
| Courant de non-fusion | 1,13 × In |
| Température de stockage | -40°C … 90°C |
| Température d’utilisation * | -40°C … 80°C |
* Pour des températures ambiantes > 25ºC, il est nécessaire d’appliquer un déclassement en courant maximum.
PROTECTION DES STRINGS PHOTOVOLTAÏQUES
Les fusibles gPV 10×38 protègent les chaînes de panneaux solaires contre les défauts en courant continu, notamment les courants inverses pouvant apparaître entre strings. Ils permettent d’isoler individuellement chaque chaîne photovoltaïque et de limiter les conséquences d’un défaut dans le coffret DC ou la boîte de jonction.
Leur format cylindrique 10×38 convient aux installations photovoltaïques compactes jusqu’à 1000V DC, avec une intégration simple dans les porte-fusibles DC dédiés.
NORMES ET CONFORMITÉS
| IEC/EN 60269-1 Fusibles basse tension – Règles générales |
IEC/EN 60269-6 Fusibles pour applications photovoltaïques |
UL 248-19 Protection photovoltaïque pour marchés UL |
RoHS |
COMPATIBILITÉ PORTE-FUSIBLES
Le fusible gPV 10×38 1000V DC est compatible avec les porte-fusibles photovoltaïques 10×38 conçus pour les installations solaires en courant continu. Cette association permet l’intégration en coffrets DC, tableaux de protection photovoltaïque et systèmes d’autoconsommation.
Porte-fusibles associés : Porte-fusibles gPV 10×38 1000V DC
DIMENSIONS
| A | B | C |
|---|---|---|
| 10,3 | 38 | 10 |
Poids : 8 g
COURBE TEMPS-COURANT
La courbe temps-courant permet de vérifier le comportement du fusible gPV 10×38 1000V DC selon le courant de défaut. Elle est utilisée pour dimensionner la protection des strings photovoltaïques et contrôler la coordination avec les autres équipements DC de l’installation.
 |

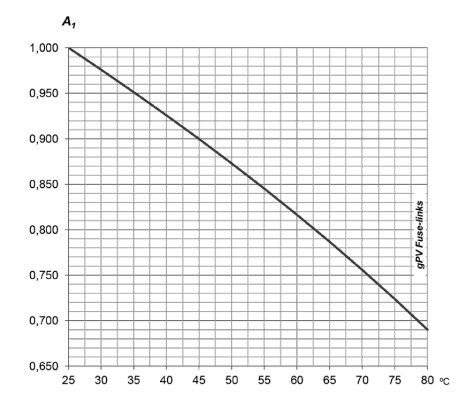

DÉCLASSEMENT EN TEMPÉRATURE
Le courant admissible d’un fusible gPV dépend de la température ambiante. Pour des températures supérieures à 25°C, il convient d’appliquer le coefficient de déclassement A1 indiqué par le constructeur.
Les fusibles gPV DF Electric conservent leurs caractéristiques jusqu’à 80°C et conviennent aux coffrets DC, installations d’autoconsommation et centrales photovoltaïques exposées à des températures élevées.
GUIDE DE SÉLECTION
Le choix d’un fusible gPV 10×38 doit prendre en compte la tension à vide des modules photovoltaïques, le nombre de panneaux montés en série et le courant de court-circuit des strings.
Selon la norme IEC/EN 60269-6, le courant nominal du fusible doit être choisi de façon à respecter la relation :
1,5 × ISC_MOD < In ≤ 2,4 × ISC_MOD
où :
- ISC_MOD correspond au courant de court-circuit du module photovoltaïque ;
- In correspond au courant nominal du fusible ;
- A1 représente le coefficient de déclassement lié à la température ambiante.
DISSIPATION ET VALEURS I²t
La dissipation de puissance et les valeurs I²t permettent de vérifier l’échauffement dans les porte-fusibles photovoltaïques et la tenue des composants lors d’un défaut DC. Ces données sont importantes pour le choix du calibre, le dimensionnement thermique du coffret et la coordination de la protection photovoltaïque.
| COURANT NOMINAL (A) |
RÉFÉRENCE | PUISSANCE DISSIPÉE (W @ 0,7 In) |
PUISSANCE DISSIPÉE (W @ In) |
PRÉARC I2t (A2s) |
OPERATING I2t (A2s) |
|---|---|---|---|---|---|
| 1 | 491601 | 0,31 | 0,76 | 0,35 | 1,3 |
| 2 | 491602 | 0,78 | 1,45 | 0,62 | 1,0 |
| 3 | 491604 | 0,66 | 1,66 | 1,9 | 3,1 |
| 4 | 491605 | 0,64 | 1,57 | 6,9 | 11 |
| 5 | 491606 | 0,60 | 1,65 | 14 | 22 |
| 6 | 491610 | 0,77 | 1,84 | 24 | 38 |
| 8 | 491615 | 0,82 | 2,00 | 7 | 17 |
| 10 | 491620 | 0,94 | 2,20 | 15 | 38 |
| 12 | 491625 | 0,98 | 2,40 | 27 | 68 |
| 15 | 491629 | 1,05 | 2,65 | 62 | 115 |
| 16 | 491630 | 1,10 | 2,70 | 89 | 165 |
| 20 | 491635 | 1,33 | 3,20 | 158 | 294 |
Les faibles valeurs de dissipation et d’énergie laissée passer (I²t) contribuent à limiter l’échauffement des coffrets DC et à améliorer la coordination des protections dans les installations photovoltaïques jusqu’à 1000V DC.
FAQ
À quoi sert un fusible gPV 10×38 1000V DC ?
Le fusible gPV 10×38 1000V DC protège les chaînes photovoltaïques contre les surintensités et les courants inverses en courant continu.
Quelle différence entre un fusible gPV et un fusible gG ?
Un fusible gPV est conçu pour les installations photovoltaïques en courant continu selon IEC/EN 60269-6. Un fusible gG est destiné à la protection générale des réseaux basse tension, principalement en courant alternatif.
Quels calibres sont disponibles en 10×38 gPV 1000V DC ?
La gamme couvre les calibres de 1A à 20A, adaptés à la protection des strings photovoltaïques et coffrets DC compacts.
Où installer un fusible photovoltaïque 10×38 ?
Il s’installe généralement dans un porte-fusible gPV 10×38, à l’intérieur d’un coffret DC ou d’une boîte de jonction photovoltaïque.
Pourquoi utiliser un fusible spécifique gPV en photovoltaïque ?
Les installations photovoltaïques fonctionnent en courant continu avec des tensions élevées. Les fusibles gPV sont conçus pour interrompre les défauts DC en toute sécurité jusqu’à 1000V DC.
Le fusible gPV 10×38 convient-il aux installations photovoltaïques résidentielles et industrielles ?
Oui. Le fusible gPV 10×38 1000V DC convient aux installations photovoltaïques résidentielles, tertiaires et industrielles. Il est utilisé dans les coffrets DC et protège les chaînes de panneaux solaires des défauts de surintensité conformément à la norme IEC/EN 60269-6.
