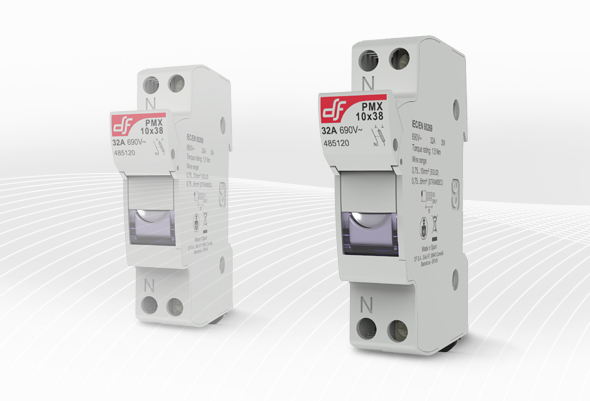

Coupe-circuit fusibles 10×38
Description :
- Coupe-circuits porte-fusible de la gamme PMX
- Porte-fusibles destinés aux cartouches 10×38
- Existent en version unipolaire ou multipolaire
- Peuvent être utilisés avec les fusibles DF de courbe de fusion gG, aM, gR et aR
- PMX10 : 13 références possibles
- Option : Voyant en façade pour signalisation de la fusion du fusible
- Description
Description
GAMME
| TAILLE | Un | In | PÔLES | MODULES | RÉFÉRENCES | |
|---|---|---|---|---|---|---|
| SANS INDICATEUR | AVEC INDICATEUR | |||||
| 10×38 | 690V AC 750V DC |
32A | 1P | 1 | 485101 | 485108 |
| N | 1 | 485102 | – | |||
| 1P + N | 1 | 485120 | – | |||
| 1P + N | 2 | 485103 | 485109 | |||
| 2P | 2 | 485104 | 485110 | |||
| 3P | 3 | 485105 | 485111 | |||
| 3P + N | 3 | 485121 | – | |||
| 3P + N | 4 | 485106 | 485112 | |||
| 4P | 4 | 485107 | 485113 | |||
| 24V DC | 32A | 1P | 1 | – | 485114 | |
| 2P | 2 | – | 485116 | |||
DONNÉES TECHNIQUES
| Courant nominal | 32A |
| Tension nominale | 690V AC | 750V DC |
| Puissance dissipée nominale | 3W |
| Puissance dissipée maximale | 4W |
| Puissance dissipée par pôle (avec barrette neutre) |
80% In > 0,27W 100% In > 0,43W |
| Dissipation de puissance (1P+N | 1 module) |
80% In >1,1W 100% In >1,8W |
| Dissipation de puissance (3P+N | 3 modules) |
80% In > 1,8W 100% In > 3W |
| Catégorie d’utilisation (EN 60947-3) | 500V AC > AC-22B 690V AC > AC-21B 750V DC > DC-20B |
| Degré de pollution | 3 |
| Indice de protection * | IP20 |
| Pouvoir de coupure Icc | 6kV U imp |
| Température ambiante de service | -20°C … 70°C |
| Température de stockage | -40°C … 80°C |
* Pour les fils de section ≤ 6mm2 l est nécessaire d’utiliser l’accessoire indiqué pour garantir IP20 au niveau des cages de raccordement.
NORMES
| IEC/EN 60269-1 | IEC/EN 60269-2 |
| UL4248-1 Fuse holders | UL486E Wiring terminals |
| CSA C22.2 Nº 4248-1 Fuse holder assemblies | CSA 22.2 Nº 65 Wire connectors |
CERTIFICATIONS

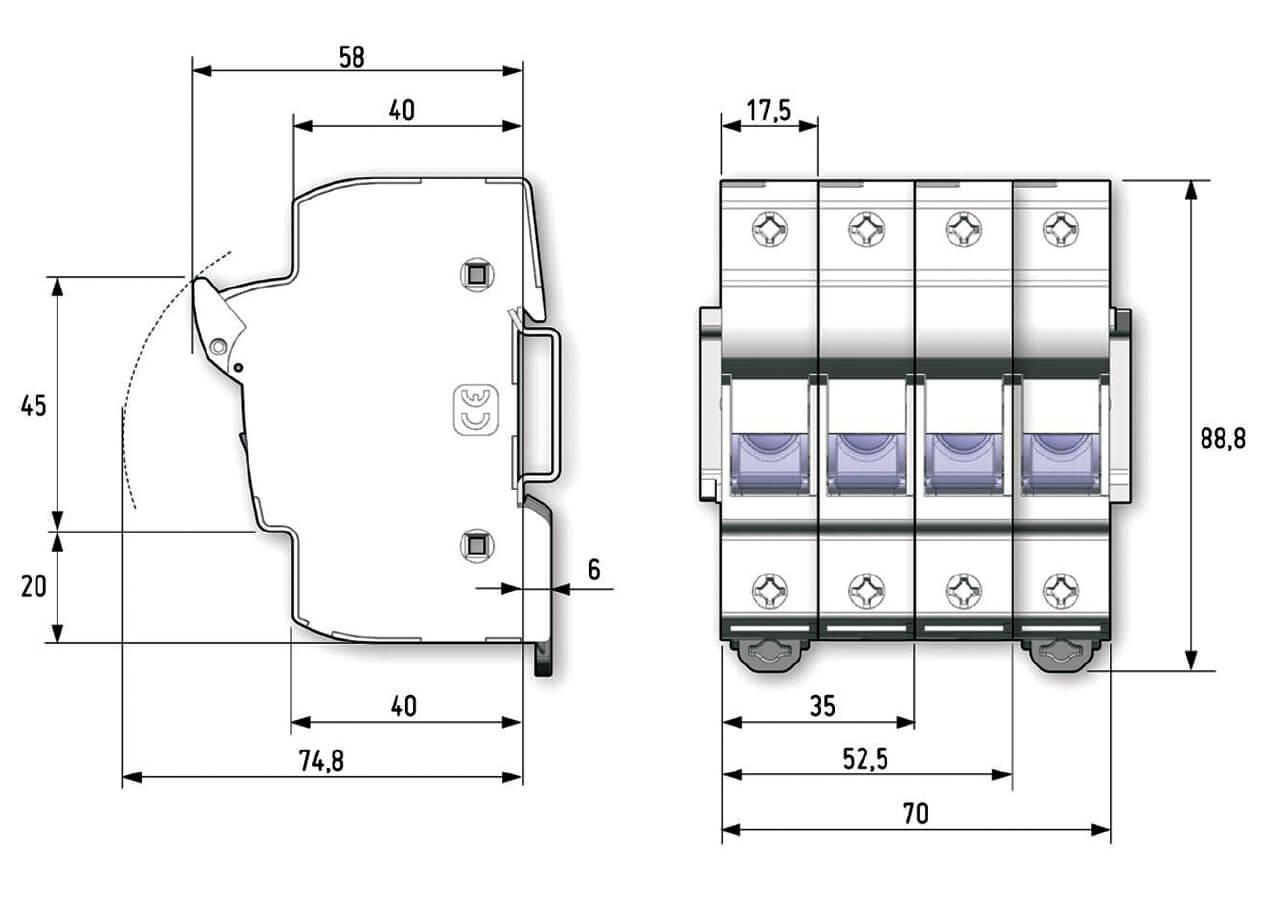

DIMENSIONS
