PORTE-FUSIBLE 20×127 PMX 1500V
Description :
Le porte-fusible 20×127 1500V PMX DF Electric assure le montage de fusibles cylindriques 20×127 dans les applications industrielles AC et DC jusqu’à 1500V. Disponible en versions 1P et 2P, il accepte un courant nominal jusqu’à 63A et se fixe directement sur panneau.
La gamme comprend des versions standard et avec microrupteur de signalisation pour la détection de la présence, de la précoupure et de la fusion des fusibles avec percuteur. Les accessoires disponibles permettent également la réalisation d’ensembles multipolaires et facilitent l’intégration dans les armoires électriques et les équipements industriels.
- Description
Description
GAMME DU PORTE-FUSIBLE 20×127 1500V
La gamme PMX 20×127 comprend des versions unipolaires et bipolaires pour fusibles cylindriques 20×127 jusqu’à 63A.
Les versions avec microrupteur de signalisation détectent la présence, la précoupure et la fusion des fusibles 20×127 équipés d’un percuteur.
| VERSION | RÉFÉRENCE DF | DESCRIPTION |
|---|---|---|
| 1P | 485750 | Base PMX 20×127 1 pôle |
| 2P | 485751 | Base PMX 20×127 2 pôles |
| 1P avec microrupteur | 485760 | Base PMX 20×127 1 pôle avec microrupteur |
| 2P avec microrupteur | 485761 | Base PMX 20×127 2 pôles avec microrupteur |
APPLICATIONS
Le porte-fusible PMX 20×127 1500V convient aux applications industrielles nécessitant des fusibles cylindriques 20×127 sous haute tension AC ou DC. Il s’intègre dans les armoires électriques, machines OEM, convertisseurs, équipements d’électronique de puissance, alimentations DC, bancs d’essais et systèmes de stockage d’énergie.
Cette base porte-fusible couvre les applications industrielles AC et DC et ne remplace pas un porte-fusible gPV dédié. Elle doit être sélectionnée selon le type de fusible 20×127 retenu, la tension du circuit, le courant nominal, la puissance dissipée admissible et les conditions de montage de l’installation.
DONNÉES TECHNIQUES DU PORTE-FUSIBLE 20×127 1500V
| Format fusible | 20×127 |
| Tension assignée | 1500V AC/DC |
| Courant assigné | 63A |
| Pouvoir de coupure avec fusible | 100kA AC/DC |
| Tension assignée de tenue aux chocs | 12kV Uimp |
| Indice de protection | IP20 |
| Degré de pollution | 3 |
| Puissance dissipable maximale | 16W |
| Conducteurs | 1 × 1,5 à 35mm² ou 2 × 1,5 à 10mm² |
| Couple de serrage des bornes | 4Nm |
| Fixation | Panneau par vis M6 |
| Couple de serrage de fixation | 4 à 6Nm |
| Température d’utilisation | -40°C à +70°C (avec manœuvre) / -50°C à +80°C (sans manœuvre) |
| Température de stockage | -50°C à +80°C |
CARACTÉRISTIQUES DE CONCEPTION

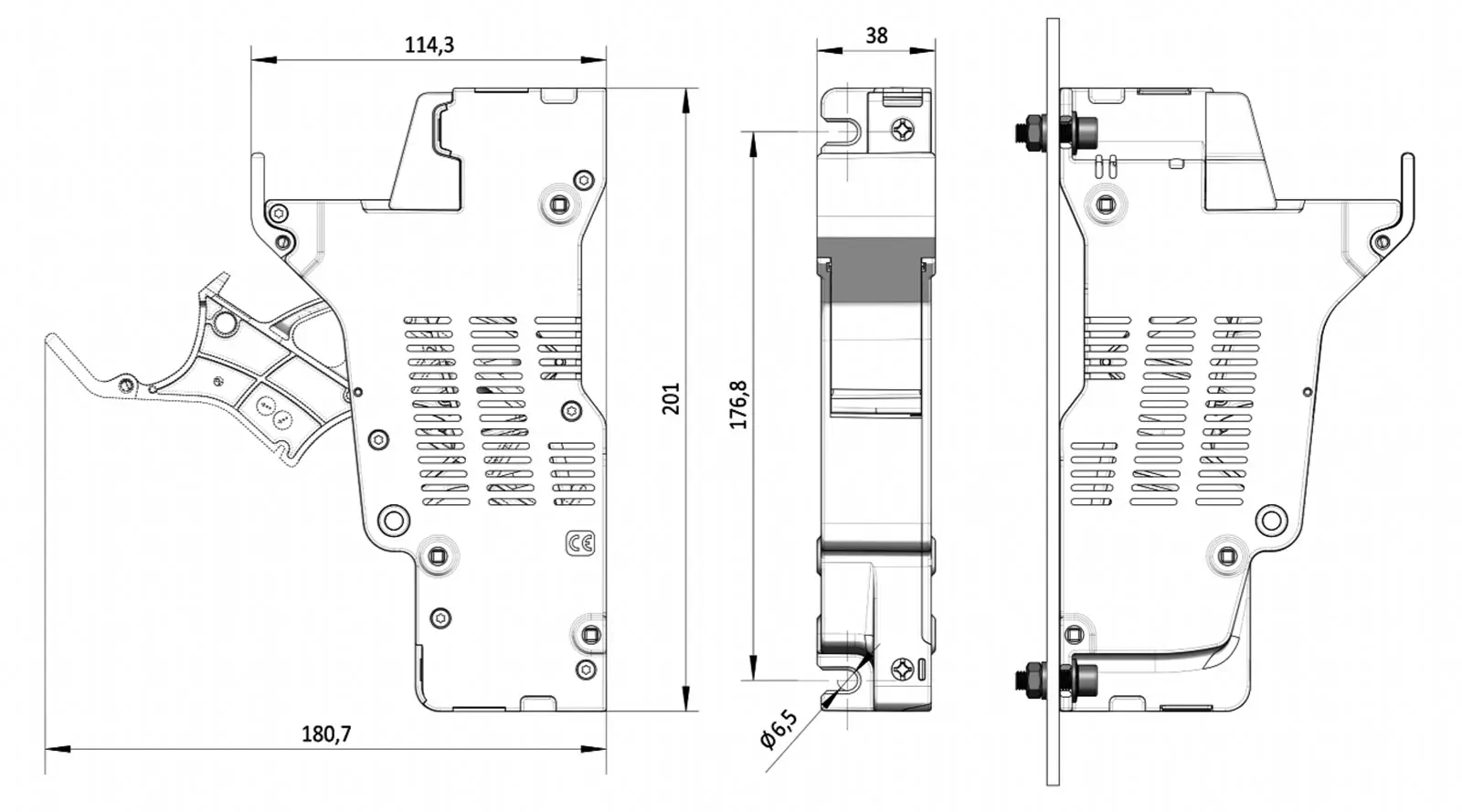

Dimensions d’encombrement
Le porte-fusible PMX 20×127 1500V présente un encombrement optimisé pour les applications industrielles. Le plan coté facilite son intégration dans les armoires électriques, les équipements OEM et les installations nécessitant un porte-fusible haute tension.

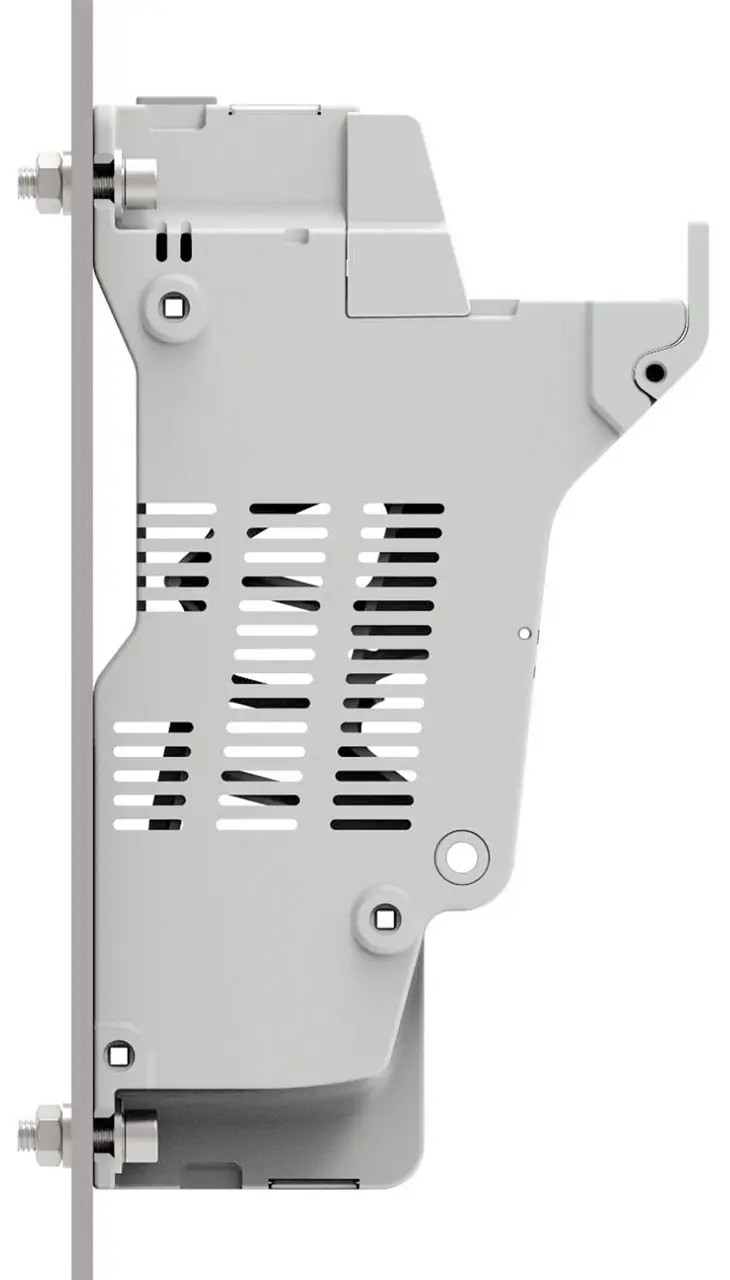

Fixation sur panneau
Le porte-fusible PMX 20×127 1500V se fixe directement sur panneau par vis M6. Cette conception assure un montage robuste dans les armoires électriques et les équipements industriels tout en facilitant les opérations d’installation et de maintenance.

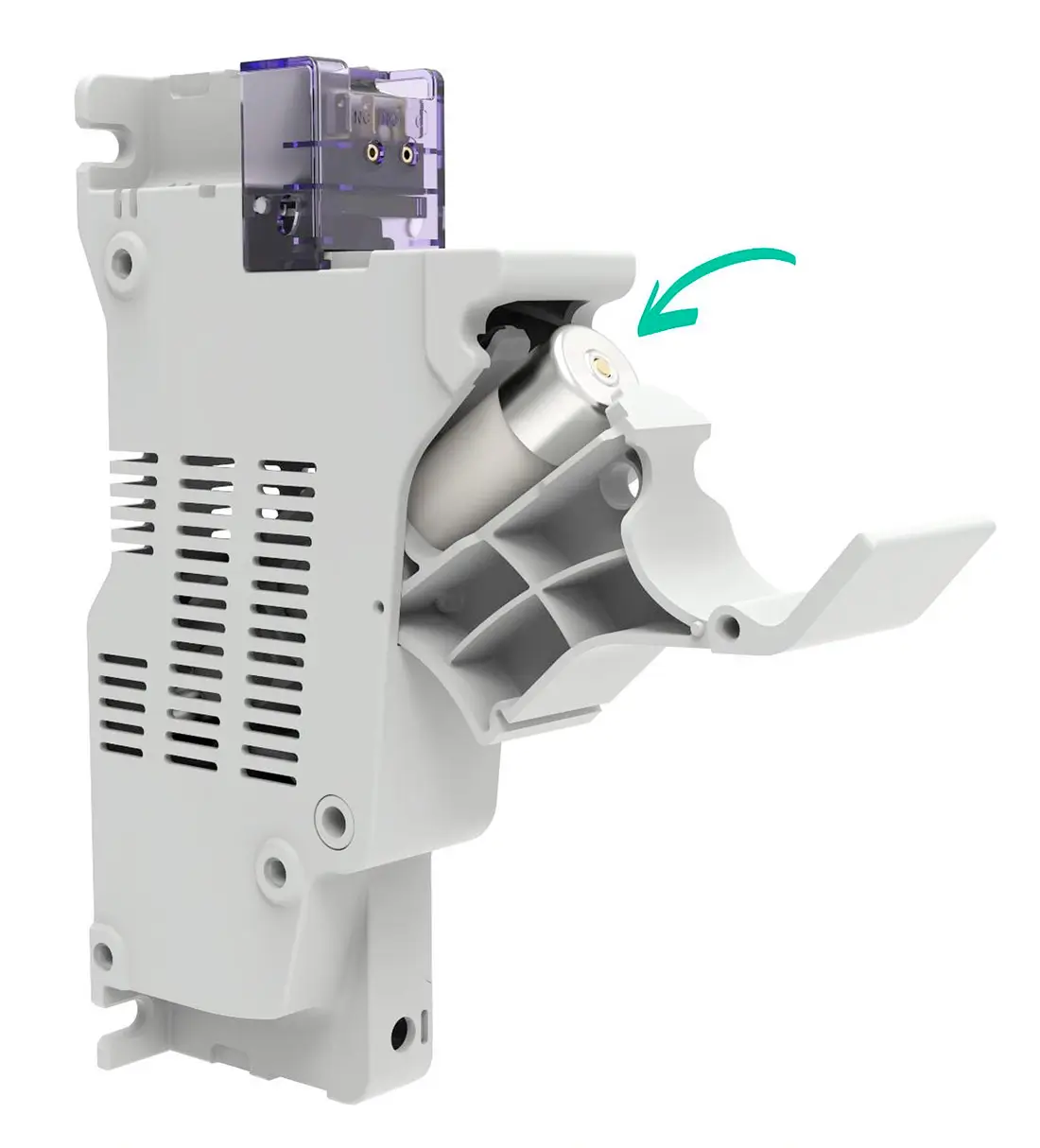

Remplacement du fusible
Le système d’ouverture permet un accès rapide au fusible cylindrique 20×127 afin de simplifier les opérations de remplacement et de maintenance. Le mécanisme assure un maintien fiable du fusible pendant les interventions.

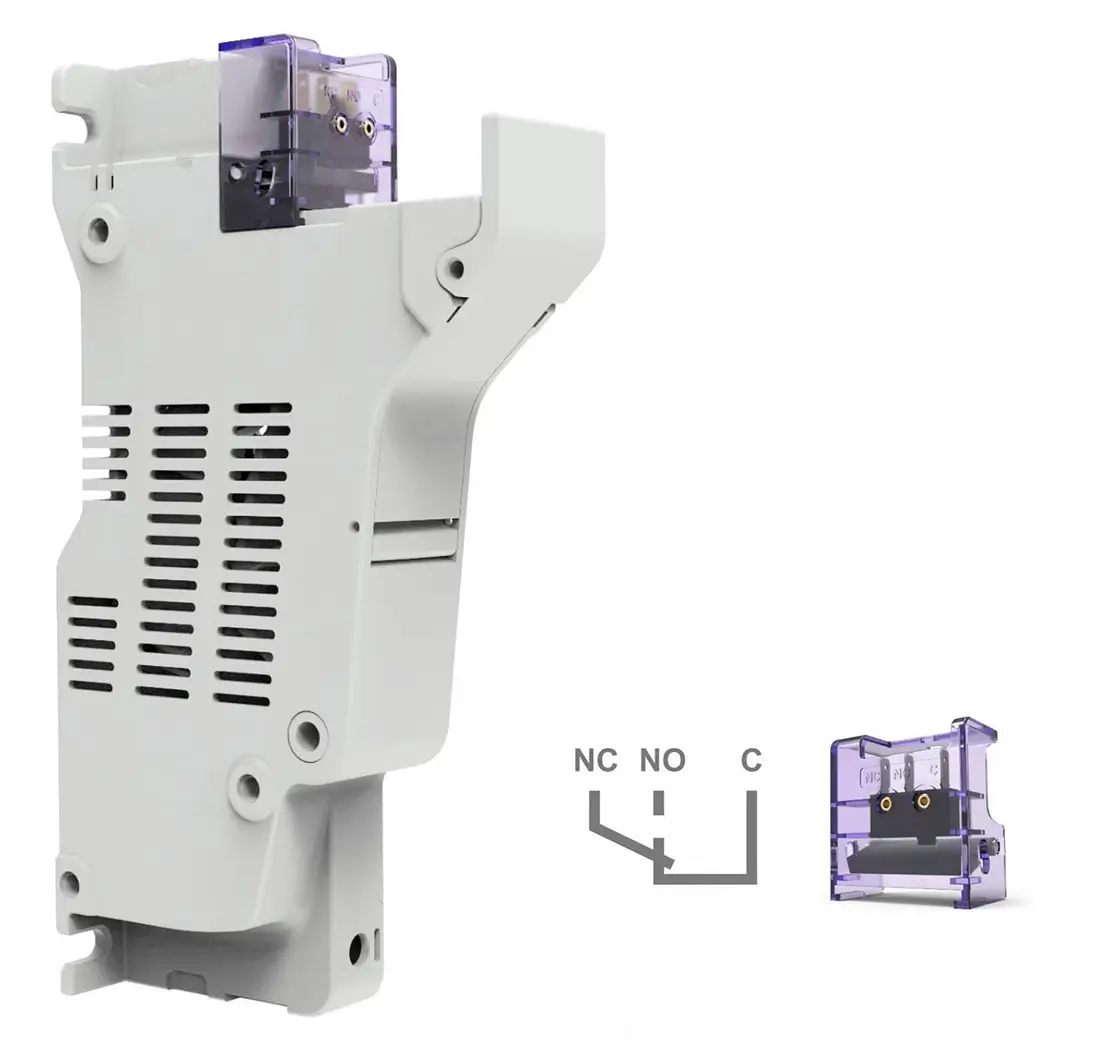

Version avec microrupteur de signalisation
Le microrupteur de signalisation détecte la présence, la précoupure et la fusion des fusibles 20×127 avec percuteur et facilite la surveillance des circuits. Cette fonction facilite la surveillance des circuits et les opérations de maintenance.
ACCESSOIRES DISPONIBLES
La gamme PMX 20×127 1500V dispose d’accessoires permettant de réaliser des ensembles multipolaires, d’ajouter une fonction de signalisation par microrupteur et d’améliorer la protection mécanique du porte-fusible. Ces accessoires facilitent l’intégration dans les armoires électriques et les équipements industriels tout en conservant les performances de la gamme.
| RÉFÉRENCE | ACCESSOIRE | FONCTION |
|---|---|---|
| 480005 | Pinces d’union multipolaire | Assemblage de plusieurs pôles |
| 485356 | Pasador d’union multipolaire | Liaison mécanique des pôles |
| 485359 | Accessoire micro solo fusion 1P | Transformation en version avec signalisation fusion |
| 485366 | Accessoire protection spéciale IP20 | Protection IP20 avec câbles fins |
| 485371 | Accessoire protection vis | Protection contre la manipulation des vis |
DÉCLASSEMENT ET CONDITIONS D’UTILISATION
| TEMPÉRATURE AMBIANTE | COEFFICIENT DE COURANT ADMISSIBLE |
|---|---|
| 20°C | 1 |
| 30°C | 0,95 |
| 40°C | 0,90 |
| 50°C | 0,80 |
| 60°C | 0,70 |
| 70°C | 0,60 |
Pour les ensembles multipolaires, le coefficient de réduction est égal à 1 de 1 à 4 pôles et à 0,85 à partir de 5 pôles.
COMPATIBILITÉ AVEC LES FUSIBLES 20×127
Le porte-fusible PMX 20×127 accepte les fusibles cylindriques industriels 20×127. Le choix du fusible dépend de la catégorie d’utilisation, de la tension du circuit, du courant nominal, du pouvoir de coupure et des caractéristiques de l’application.
DF Electric ne commercialise pas encore de fusibles cylindriques 20×127. Cette base porte-fusible peut néanmoins être intégrée dans les installations utilisant ce format conformément aux caractéristiques techniques du constructeur.
NORMES ET CONFORMITÉS
| IEC/EN 60269-1 | Exigences générales des fusibles basse tension |
| IEC/EN 60269-2 | Fusibles basse tension pour applications industrielles |
| UL 4248-1 | Exigences applicables aux porte-fusibles |
| UL 486E | Exigences applicables aux bornes de connexion |
| RoHS | Matériaux conformes RoHS et sans halogène |
Documentation officielle : IEC 60269-1 | IEC 60269-2
PRODUITS ET CATÉGORIES ASSOCIÉS
Cette base complète la gamme des porte-fusibles DF Electric pour applications industrielles. Elle peut être rattachée aux porte-fusibles spéciaux ou aux autres bases porte-fusibles selon l’organisation retenue dans le catalogue.
Pour les applications nécessitant un appareillage de coupure ou d’isolement, les interrupteurs-sectionneurs DF Electric constituent une famille complémentaire à étudier selon la tension, le courant et l’architecture de l’installation.
FAQ
À quoi sert un porte-fusible 20×127 1500V ?
Un porte-fusible 20×127 1500V reçoit un fusible cylindrique industriel 20×127 afin de protéger un circuit AC ou DC. Il assure le maintien mécanique du fusible, le raccordement électrique et l’intégration dans une armoire ou un équipement industriel.
Le PMX 20×127 est-il un porte-fusible photovoltaïque gPV ?
Non. La fiche technique présente le PMX 20×127 comme une base porte-fusible pour applications industrielles. Elle ne mentionne pas de certification gPV ni d’application dédiée aux chaînes photovoltaïques.
Quelle tension supporte le porte-fusible PMX 20×127 ?
Le porte-fusible PMX 20×127 couvre une tension assignée de 1500V AC/DC. Cette caractéristique permet son intégration dans des circuits industriels haute tension en courant alternatif ou continu.
Existe-t-il une version avec microrupteur ?
Oui. DF Electric propose des versions 1P et 2P avec microrupteur qui signalent la présence, la précoupure et la fusion des fusibles avec percuteur.
Quels accessoires sont disponibles pour cette base ?
La gamme comprend des accessoires d’assemblage multipolaire, un accessoire micro solo fusion, une protection spéciale IP20 et un accessoire de protection des vis.
