FUSIBLES NH2 gBAT 550V DC
Description :
Les fusibles NH2 gBAT 550V DC sont conçus pour la protection des systèmes batterie en courant continu. Ils assurent une coupure fiable des surcharges et des courts-circuits dans les installations électriques professionnelles.
Adaptés aux applications de stockage d’énergie et aux architectures DC, ils permettent une intégration dans les équipements industriels tout en répondant aux contraintes du courant continu.
- Description
Description
GAMME DE FUSIBLES NH2 gBAT 550V DC
Les fusibles NH2 gBAT 550V DC sont conçus pour la protection des systèmes batterie en courant continu. Cette gamme couvre plusieurs calibres afin de répondre aux besoins des circuits nécessitant une protection fiable contre les surcharges et les courts-circuits.
Le format NH2 permet une intégration dans les installations DC professionnelles. Ainsi, ces fusibles conviennent aux systèmes de stockage d’énergie et aux applications industrielles en courant continu.
| TAILLE | Un (V DC) | In (A) | RÉFÉRENCE |
|---|---|---|---|
| NH2 | 550V DC L/R ≤ 10ms |
315 | 370370 |
| 355 | 370375 | ||
| 400 | 370380 | ||
| 450 | 370387 |
PROTECTION DES SYSTÈMES BATTERIE EN COURANT CONTINU
Les fusibles NH2 gBAT sont destinés à la protection des circuits batterie en courant continu. Ils assurent une coupure fiable en cas de surcharge ou de court-circuit.
Ainsi, le choix du calibre doit tenir compte du courant d’exploitation, des conditions d’installation et des contraintes propres aux systèmes batterie.
CARACTÉRISTIQUES DES FUSIBLES NH2 gBAT 550V DC
Les données techniques ci-dessous permettent de sélectionner le fusible NH2 gBAT 550V DC adapté aux installations en courant continu. Pour une analyse complète, consultez également le document technique des fusibles NH gBAT 440V / 550V.
| Tension nominale | 550V DC L/R ≤ 10ms |
| Courant nominal | 315A…450A |
| Pouvoir de coupure Icc | 30kA |
| Catégorie d’utilisation | gBat |
| Température de stockage | -40°C … 90°C |
| Température d’utilisation * | -40°C … 80°C |
* Pour des températures ambiantes > 25ºC, appliquer un déclassement du courant maximum.
NORMES ET CONFORMITÉ
| IEC/EN 60269-1 | IEC/EN 60269-7 |
| RoHS Compliant | |
DIMENSIONS
| A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 62 | 71,5 | 150 | 25 | 10 | 9,5 | 6 | 53 | 48 | 60 | 72 |
Poids : 620 g

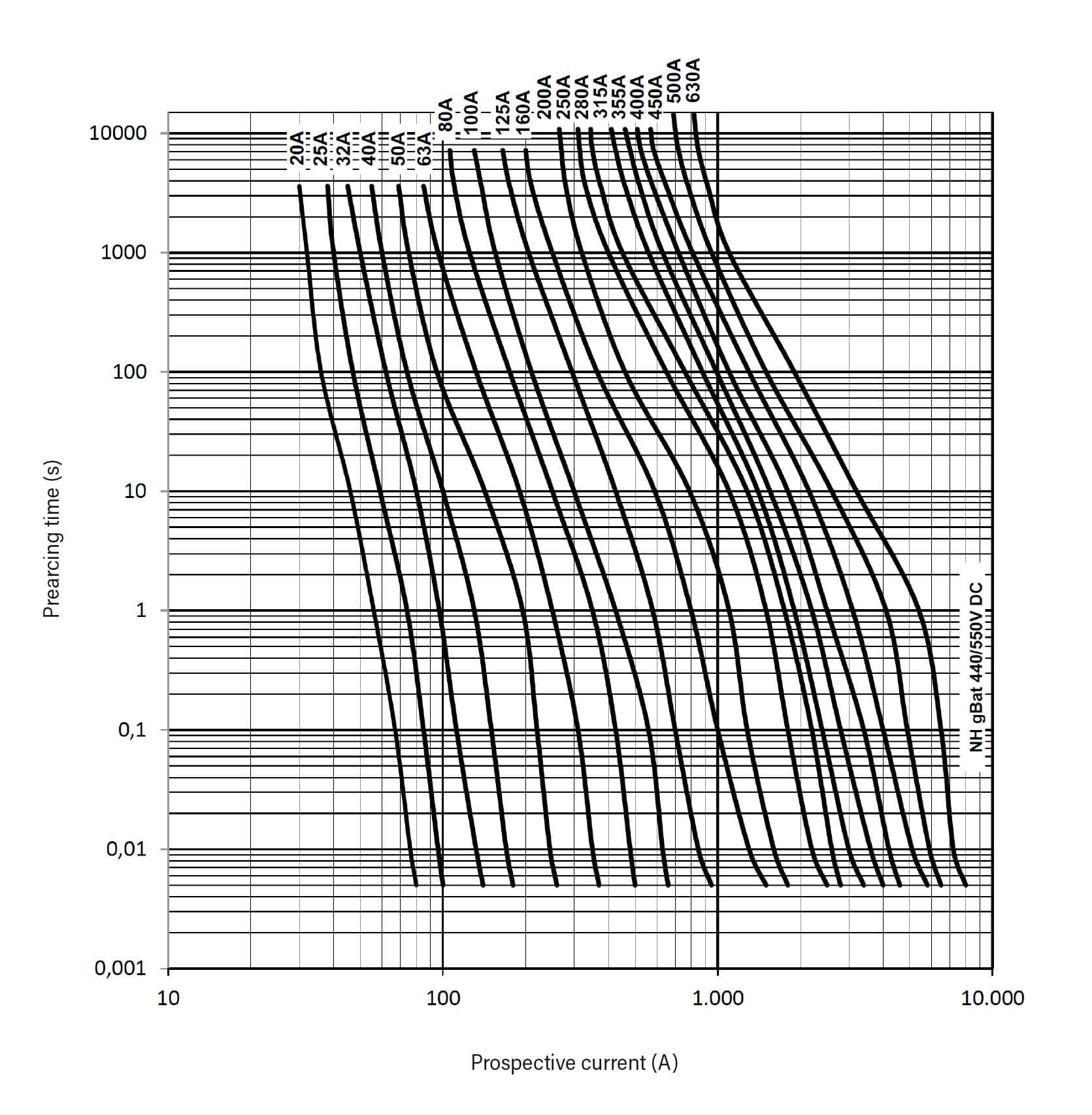

COURBE DE CARACTÉRISTIQUES
Les courbes de fusion permettent d’analyser le comportement du fusible NH2 gBAT 550V DC en fonction du courant et du temps. Elles permettent d’optimiser le dimensionnement des protections en courant continu. Pour plus d’informations techniques, consultez le document technique des fusibles NH gBAT 440V / 550V.
DISSIPATION DE PUISSANCE
| COURANT (A) | RÉFÉRENCE | 0,8·In (W) | In (W) | I²t pré-arc | I²t service |
|---|---|---|---|---|---|
| 315 | 370370 | 20,8 | 35,8 | 86750 | 128000 |
| 355 | 370375 | 23,4 | 40,1 | 115500 | 170500 |
| 400 | 370380 | 24,4 | 42,6 | 172500 | 255000 |
| 450 | 370387 | 33,9 | 47,2 | 241000 | 355000 |
APPLICATIONS
Les fusibles NH2 gBAT 550V DC sont utilisés pour la protection des installations en courant continu de puissance intermédiaire à élevée.
- Protection de systèmes batterie de moyenne à forte puissance
- Intégration dans les systèmes de stockage d’énergie (BESS)
- Protection des lignes DC dans les armoires de distribution
- Applications industrielles nécessitant une protection DC renforcée
- Protection des circuits de conversion et de distribution DC
Pour découvrir l’ensemble de la gamme, consultez également notre page dédiée aux fusibles NH gBAT 440V / 550V.
