Gamme des fusibles verre 6×32 temporisés T

La gamme de fusibles 6×32 verre temporisé couvre les calibres de 200mA à 15A sous 250V AC. Les cartouches sont proposées en boîtes de 10 unités.

* Fusibles surcalibrés selon la documentation fabricant Ed.04.

Applications et caractéristique temporisée T

Les fusibles verre 6×32 temporisés T protègent les circuits électroniques contre les surcharges et les courts-circuits, dans la limite de leur pouvoir de coupure. Ils conviennent notamment aux alimentations, équipements électroniques, télécommunications ainsi qu’aux petits moteurs et transformateurs.

La caractéristique temporisée T, également appelée fusion lente, supporte les appels de courant transitoires sans provoquer de fusion intempestive. En revanche, le fusible verre 6×32 rapide F présente une réponse plus rapide aux surintensités.

Données techniques

Choisir un fusible 6×32 temporisé T

Le choix du calibre dépend du courant permanent du circuit, mais également des appels de courant présents à la mise sous tension. La caractéristique T permet de supporter ces pointes transitoires tout en assurant la coupure lorsque la surintensité persiste.

En revanche, lorsque le circuit nécessite une réponse plus rapide, il faut comparer cette gamme à la version 6×32 rapide F. Par ailleurs, le pouvoir de coupure atteint 35A jusqu’à 1A, puis 100A à partir de 1,25A.

Construction et dimensions

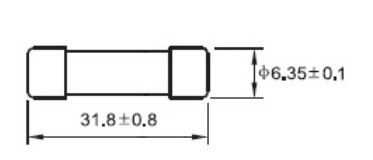

Les cartouches cylindriques présentent un format 6×32 mm, avec un corps en verre et des contacts en laiton nickelé. Le plan fabricant indique une longueur de 31,8 ± 0,8 mm et un diamètre de 6,35 ± 0,1 mm.

Pour un montage sur rail DIN, le porte-fusible RSPA4 reçoit les cartouches au format 6,3×32. Son courant assigné de 12,5A doit cependant être respecté lors de la sélection du fusible.

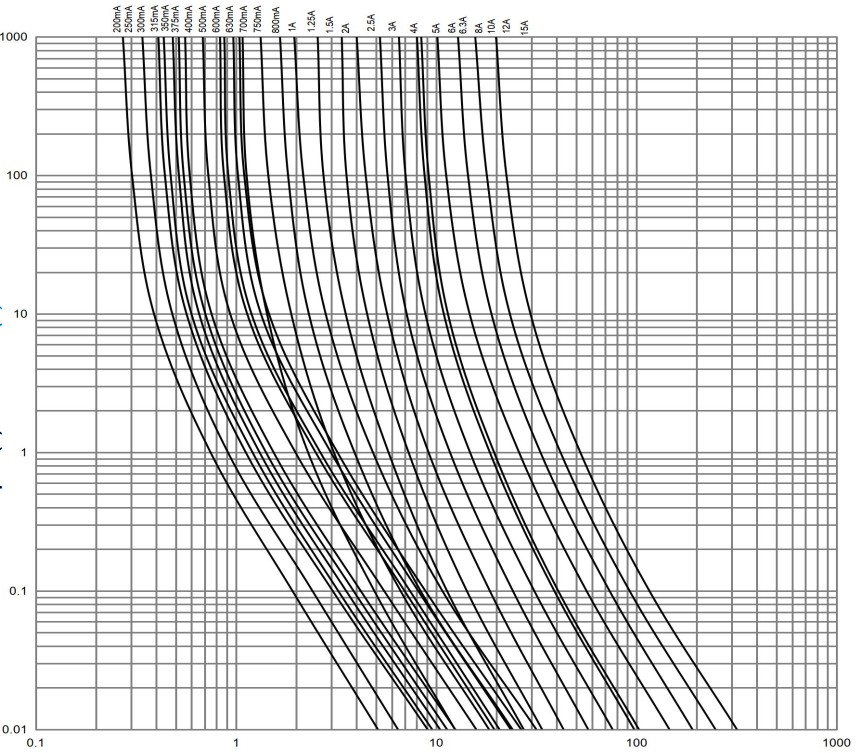

Courbes temps-courant – fusibles 6×32 temporisés T

Les courbes temps-courant permettent de déterminer le comportement des fusibles 6×32 verre temporisés T en fonction du courant appliqué. Elles permettent notamment de vérifier la tenue aux surintensités transitoires et le temps de fusion correspondant à chaque calibre.

Fusibles électroniques associés

Pour les circuits nécessitant une coupure plus rapide, le fusible verre 6×32 rapide F constitue l’alternative directe dans le même format. Le choix entre F et T dépend principalement du comportement électrique de la charge et des appels de courant admissibles au démarrage.

Retrouvez les deux caractéristiques de fusion dans la catégorie fusibles verre 6×32.

Normes et documentation

Les fusibles verre 6×32 temporisés T appartiennent à la gamme de cartouches miniatures DF Electric 250V AC. La gamme répond aux exigences applicables des normes IEC/EN 60127-1 et IEC/EN 60127-2.

Avant toute intégration ou substitution, vérifier le calibre, la caractéristique de fusion, la tension assignée et le pouvoir de coupure requis par l’équipement. Consultez également l’ensemble des protections électroniques DF Electric.

FAQ technique

Quelle différence entre un fusible 6×32 temporisé T et un fusible rapide F ?

Le fusible temporisé T supporte davantage les appels de courant transitoires avant de fondre. Le fusible rapide F réagit plus rapidement aux surintensités. Le choix dépend donc du comportement électrique du circuit à protéger.

Un fusible 6×32 lent est-il un fusible temporisé ?

Oui. Dans cette gamme, les termes lent et temporisé désignent la caractéristique de fusion T. Le terme temporisé constitue la désignation technique privilégiée.

Quels calibres sont disponibles en 6×32 temporisé T ?

La gamme DF Electric couvre les calibres de 200mA à 15A sous 250V AC.

Quel est le pouvoir de coupure des fusibles 6×32 temporisés T ?

Le pouvoir de coupure est de 35A jusqu’à 1A et de 100A à partir de 1,25A. Il faut donc vérifier cette valeur lors du choix du calibre.
