FUSIBLES VERRE 6×32 RAPIDE
Description :
Les fusibles 6×32 verre rapide (F) protègent les cartes et circuits électroniques contre les surcharges et les courts-circuits. Ces cartouches miniatures de 250V AC associent un corps en verre à des contacts en laiton nickelé et couvrent une plage de calibres de 100mA à 15A.
Leur caractéristique de fusion rapide F convient à la protection des circuits nécessitant une interruption rapide en cas de surintensité. Conformes à la norme IEC/EN 60127, ces fusibles présentent un pouvoir de coupure de 35A jusqu’à 1A et de 100A à partir de 1,25A. La gamme comprend notamment les calibres 500mA, 1A, 2A, 5A et 10A.
- Description
Description
Gamme des fusibles verre 6×32 rapides F
La gamme 6×32 verre rapide couvre les calibres de 100mA à 15A sous 250V AC. Les cartouches sont proposées en boîtes de 10 unités.
| CALIBRE (In) | RÉFÉRENCE |
|---|---|
| 100mA | 6030010 |
| 125mA | 6030012 |
| 160mA | 6030016 |
| 200mA | 6030020 |
| 250mA | 6030025 |
| 315mA | 6030031 |
| 400mA | 6030040 |
| 500mA | 6030050 |
| 630mA | 6030063 |
| 800mA | 6030080 |
| 1A | 6030100 |
| 1,25A | 6030125 |
| 1,6A | 6030160 |
| 2A | 6030200 |
| 2,5A | 6030250 |
| 3,15A | 6030315 |
| 4A | 6030400 |
| 5A | 6030500 |
| 6,3A | 6030630 |
| 7A | 6030700 |
| 8A | 6030800 |
| 9A | 6030900 |
| 10A | 6031000 |
| 12A* | 6031200 |
| 15A* | 6031500 |
* Fusibles surcalibrés selon le tableau de gamme fabricant Ed.04.
Applications et caractéristique de fusion F
Les fusibles verre 6×32 rapides F protègent les circuits électroniques et les équipements de faible intensité contre les surcharges et les courts-circuits, dans la limite de leur pouvoir de coupure. Ils conviennent notamment aux équipements électroniques, alimentations, télécommunications ainsi qu’aux petits moteurs et transformateurs.
La caractéristique F assure une fusion rapide en cas de surintensité. Elle se distingue ainsi du fusible verre 6×32 temporisé T, adapté aux circuits présentant des appels de courant transitoires.
Données techniques
| Format | 6×32 mm |
| Tension assignée | 250V AC |
| Courant assigné | 100mA à 15A |
| Caractéristique de fusion | F – rapide |
| Pouvoir de coupure | 35A jusqu’à 1A 100A à partir de 1,25A |
| Température de fonctionnement | −55°C à +125°C |
| Température de stockage | −55°C à +85°C |
| Construction | Tube en verre, contacts en laiton nickelé |
Choisir le calibre et vérifier le pouvoir de coupure
Le choix du calibre dépend d’abord du courant permanent du circuit et des éventuels appels de courant à la mise sous tension. Pour les charges présentant des courants transitoires, il faut également comparer la caractéristique rapide F à la version temporisée T. Ainsi, la sélection tient compte du comportement réel du circuit.
Par ailleurs, le pouvoir de coupure change à partir de 1,25A : il atteint 35A jusqu’à 1A, puis 100A à partir de 1,25A. Il faut donc vérifier que le courant de court-circuit présumé reste compatible avec la cartouche sélectionnée.
Construction et dimensions
Les cartouches cylindriques présentent un format 6×32 mm, avec un corps en verre et des contacts en laiton nickelé. Le plan fabricant indique une longueur de 31,8 ± 0,8 mm et un diamètre de 6,35 ± 0,1 mm. Avant intégration, vérifier la compatibilité mécanique, électrique et thermique du porte-fusible avec la référence sélectionnée.
Pour un montage sur rail DIN, le porte-fusible RSPA4 reçoit les cartouches au format 6,3×32. Il faut néanmoins respecter ses caractéristiques électriques, notamment son courant assigné de 12,5A.
Temps de fusion – caractéristique F
Les valeurs suivantes correspondent aux fusibles verre 6×32 rapides F de 100mA à 15A. Elles permettent de contrôler le comportement de la cartouche selon le courant appliqué.
| COURANT APPLIQUÉ | LIMITE | TEMPS DE FUSION |
|---|---|---|
| In | Min. | 4 h |
| 1,35 × In | Max. | 1 h |
| 2 × In | Max. | 5 s |

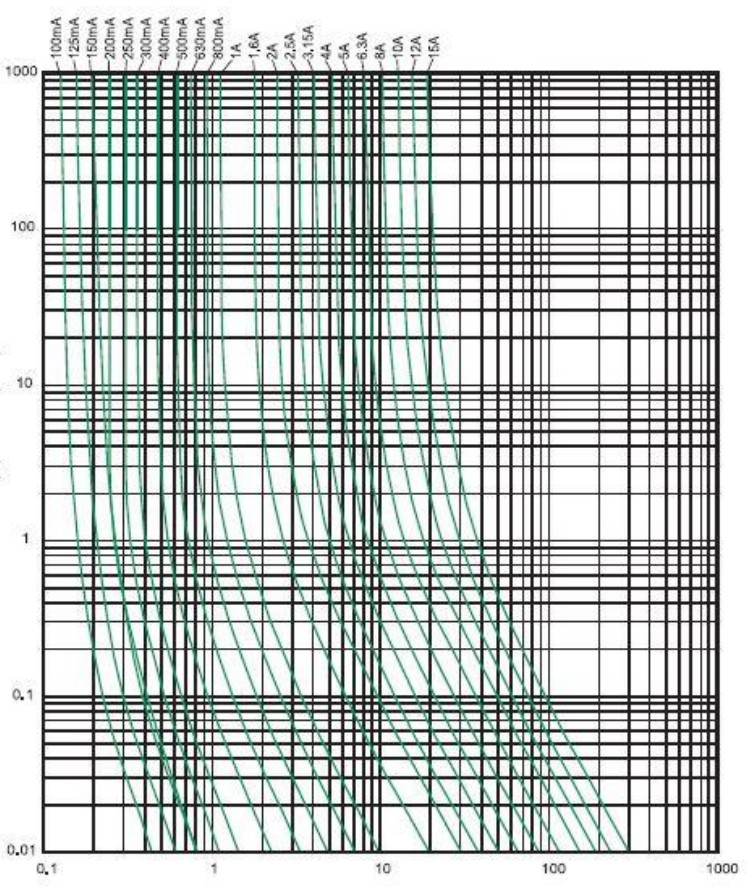

Courbes et caractéristiques de fusion
Les courbes temps-courant permettent d’analyser le comportement des fusibles verre 6×32 rapides F selon le courant appliqué. Elles complètent les temps de fusion et les valeurs I2t indiqués dans la documentation fabricant Ed.04.
Utiliser uniquement les courbes correspondant à la gamme 6×32 verre rapide F. Les caractéristiques des versions temporisées T, des fusibles 5×20 ou des cartouches céramiques ne sont pas interchangeables.
Normes et documentation
Les fusibles verre 6×32 rapides F appartiennent à la gamme de cartouches miniatures DF Electric 250V AC. La documentation fabricant Ed.04 indique notamment les normes IEC/EN 60127-1 et IEC/EN 60127-2.
Avant toute intégration ou substitution, vérifier le calibre, la caractéristique de fusion, la tension assignée et le pouvoir de coupure requis par l’équipement. Retrouvez également la gamme des fusibles verre 6×32 DF Electric et l’ensemble des protections électroniques.
