Description :

Les fusibles SQB3 entraxe 110 mm, également appelés fusibles corps carré ou Square Body fuses, sont conçus pour les applications industrielles nécessitant une robustesse mécanique. Ils assurent une protection ultrarapide des semi-conducteurs de puissance dans les installations électriques exigeantes.

Grâce à leur technologie de fusion aR et à leurs faibles valeurs I²t, les fusibles corps carré SQB3 limitent efficacement l’énergie transmise lors d’un court-circuit, protégeant ainsi les composants sensibles tels que thyristors, diodes, triacs et variateurs.

Cette version entraxe 110 mm est particulièrement adaptée aux équipements industriels où la fiabilité, la continuité de service et la sécurité électrique sont des critères déterminants.





Catégorie :

Description

Gamme de fusibles SQB3 entraxe 110 mm pour la protection des semi-conducteurs



TAILLE Un (V AC) In (A) RÉFÉRENCE
SQB3 690V 500 252525
550 252350
630 252355
700 252540
800 252545
900 252550
1000 252555
1100 252560
1250 252565
1400 252570



Fusibles SQB3 entraxe 110 mm (fusibles corps carré) pour robustesse mécanique

Les fusibles corps carré SQB3 entraxe 110 mm sont spécifiquement développés pour la protection des semi-conducteurs de puissance dans les environnements industriels à forte contrainte électrique.

Leur conception Square Body, associée à une courbe de fusion ultrarapide aR, permet une interruption très rapide du courant de défaut, réduisant les contraintes thermiques et électrodynamiques sur les composants.

Ils sont utilisés dans les variateurs de vitesse, redresseurs, onduleurs, alimentations de puissance et systèmes électroniques industriels nécessitant un haut niveau de sécurité et de fiabilité.



Caractéristiques techniques des fusibles SQB3 entraxe 110 mm pour applications industrielles

Tension nominale 690V AC
Courant nominal 500A…1 400A
Pouvoir de coupure Icc 120 kA
Courbe de fusion aR
Fréquence utilisation 42…62Hz
Courant de fusion minimum 3,5·In
Température de stockage -40°C … 90°C
Température d’utilisation * -40°C … 80°C

* Pour des températures ambiantes > 25ºC, il est nécessaire d’appliquer un déclassement en courant maximum.

Normes IEC applicables aux fusibles SQB3 entraxe 110 mm

IEC/EN 60269-1 IEC/EN 60269-4
UL248-1 UL248-13
RoHS Compliant





Dimensions et interfaces mécaniques des fusibles SQB3 entraxe 110 mm

A B E F H L
81 73,5 50,5 109 30 138,5

Poids : 902 g

CARACTÉRISTIQUES

Courbes de fusion aR des fusibles SQB3 entraxe 110 mm

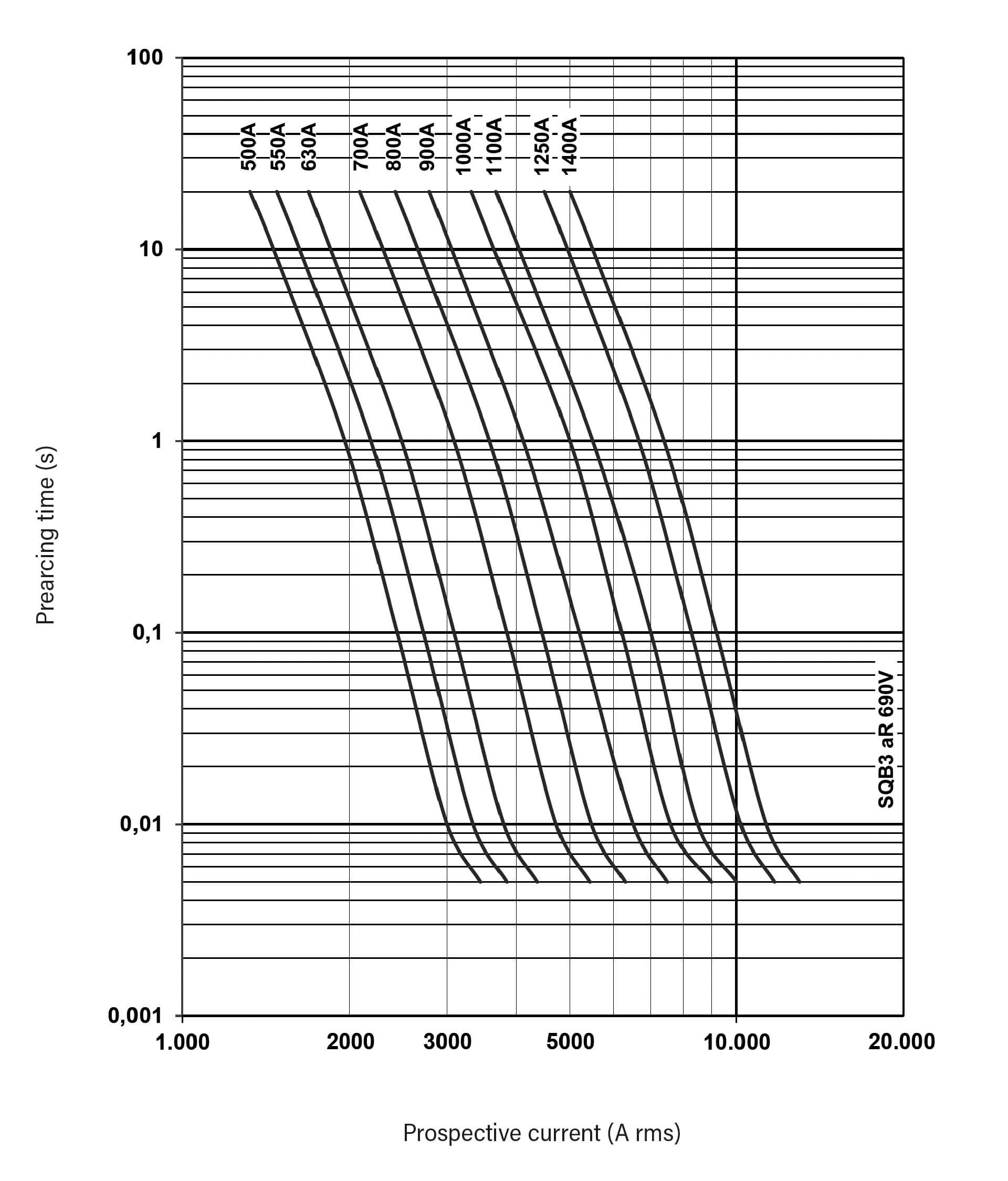

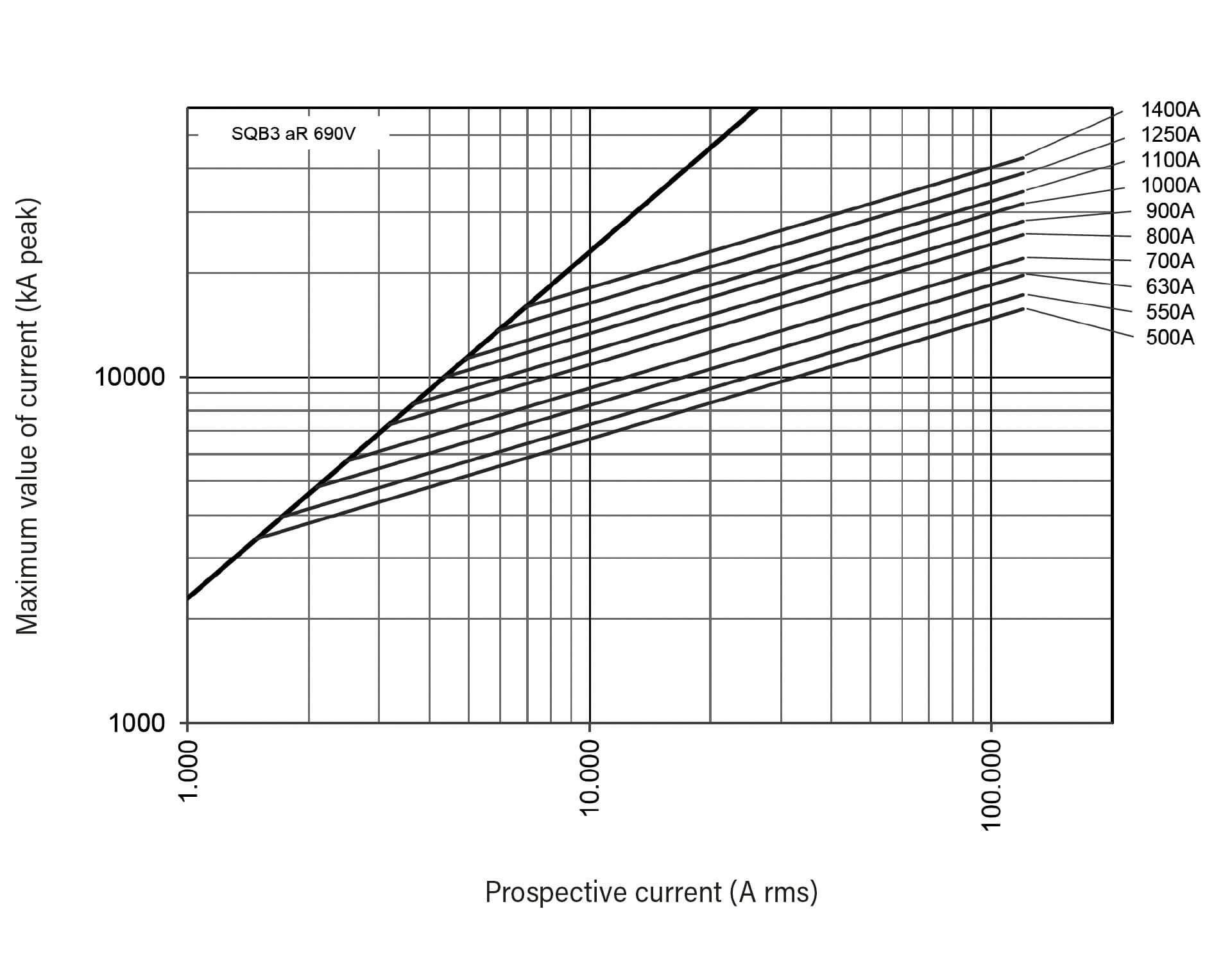

COURBE FUSION t-I CARACTÉRISTIQUES DE COUPURE





Dissipation thermique des fusibles SQB3 entraxe 110 mm en environnement industriel



COURANT NOMINAL
(A)		 RÉFÉRENCE PUISSANCE DISSIPÉE In
(W)		 PREARCING I2t
(A2s)		 I2t 690V
(A2s)
500 252525 90 18700 137000
550 252530 93 24900 182900
630 252535 103 36500 269000
700 252540 108 51500 379000
800 252545 115 82500 600000
900 252550 123 108000 790000
1000 252555 129 153500 1125000
1100 252560 142 196000 1400000
1250 252565 155 282000 2050000
1400 252570 177 383000 2800000
