FUSIBLES aR NH3 690V
Description :
Le fusible aR NH3 690V protège les semi-conducteurs de puissance contre les courts-circuits dans les variateurs, convertisseurs, redresseurs, onduleurs, alimentations industrielles et entraînements moteurs. Sa catégorie d’emploi aR et ses faibles valeurs d’I²t limitent rapidement l’énergie traversante appliquée aux IGBT, thyristors, diodes, triacs et autres composants sensibles.
La gamme couvre les calibres de 500A à 1000A sous 690V AC et 550V DC avec une constante de temps L/R de 10 ms. Elle offre un pouvoir de coupure de 120kA en AC et de 30kA en DC. Le format DIN NH3 s’installe sur des socles et interrupteurs-sectionneurs compatibles, avec application des coefficients de déclassement liés au support et aux conditions thermiques.
- Description
Description
GAMME DE FUSIBLES aR NH3 690V AC
Les fusibles aR NH3 690V couvrent les calibres de 500A à 1000A pour la protection ultrarapide des semi-conducteurs de forte puissance. Leur format DIN NH3 à couteaux pleins convient aux variateurs, convertisseurs, redresseurs, onduleurs et équipements OEM nécessitant une forte capacité de coupure.
| TAILLE | Un | CATÉGORIE | In | RÉFÉRENCE |
|---|---|---|---|---|
| NH3 | 690V AC | aR | 500A | 365465 |
| 550A | 365467 | |||
| 630A | 365470 | |||
| 700A | 365472 | |||
| 800A | 365475 | |||
| 900A | 365480 | |||
| 1000A | 365485 |
APPLICATIONS ET FONCTION DE LA CATÉGORIE aR
Les fusibles Rapidplus aR limitent les contraintes thermiques et électrodynamiques appliquées aux diodes, thyristors, triacs, IGBT et relais statiques. Leur faible I²t et leur maîtrise de l’arc assurent une protection adaptée aux équipements d’électronique de puissance à forte intensité.
- Variateurs de vitesse et entraînements moteurs de forte puissance
- Convertisseurs AC/DC et DC/AC
- Redresseurs industriels
- Onduleurs et systèmes UPS
- Démarreurs progressifs
- Relais statiques de puissance
- Onduleurs photovoltaïques
- Onduleurs de soudage
- Alimentations et équipements d’électronique de puissance
Attention : la catégorie aR protège les semi-conducteurs contre les courts-circuits mais ne couvre pas l’ensemble des surcharges. Le circuit doit intégrer une protection complémentaire lorsque l’équipement ne limite pas lui-même le courant de surcharge.
DONNÉES TECHNIQUES GÉNÉRALES
| CARACTÉRISTIQUE | VALEUR |
|---|---|
| Format | Fusible NH3 à couteaux pleins |
| Tension assignée AC | 690V AC |
| Tension assignée DC | 550V DC, constante de temps L/R = 10 ms |
| Courants assignés | 500A à 1000A |
| Catégorie d’emploi | aR — protection partielle des semi-conducteurs contre les courts-circuits |
| Pouvoir de coupure AC | 120kA sous 690V AC |
| Pouvoir de coupure DC | 30kA sous 550V DC |
| Fréquence assignée | 42 à 62 Hz |
| Température de service | −25 à +60 °C avec déclassement au-dessus de 25 °C |
| Température de stockage | −40 à +80 °C |
| Indication de fusion | Indicateur mécanique intégré, compatible avec le microrupteur 357010 |
COMMENT CHOISIR UN FUSIBLE aR NH3 690V ?
La sélection ne repose pas uniquement sur le calibre nominal. Elle doit coordonner le fusible avec les caractéristiques électriques et thermiques du semi-conducteur protégé, ainsi qu’avec le support NH3 retenu.
CRITÈRES DE SÉLECTION DU FUSIBLE NH3 aR
| CRITÈRE | VÉRIFICATION |
|---|---|
| Tension du circuit | La tension assignée du fusible doit rester au moins égale à la tension maximale du circuit. En courant continu, vérifier aussi la constante de temps L/R. |
| Courant permanent | Le calibre du fusible ne correspond pas directement au courant permanent admissible. Appliquer le coefficient de charge CL du support et le coefficient lié à la température ambiante. |
| I²t admissible du composant | L’I²t total transmis par le fusible doit rester inférieur à l’énergie maximale admissible par l’IGBT, le thyristor, la diode, le triac ou le module protégé. |
| Tension d’arc | Vérifier que la tension d’arc maximale reste compatible avec le composant protégé et avec le niveau d’isolation du circuit. |
| Pouvoir de coupure | Le courant de court-circuit présumé doit rester inférieur à 120kA sous 690V AC et à 30kA sous 550V DC dans les conditions documentées. |
| Protection contre les surcharges | La catégorie aR ne couvre pas toute la zone de surcharge. Prévoir une protection complémentaire ou une limitation assurée par l’équipement.
Lorsque l’application exige une protection pleine gamme des semi-conducteurs dans la plage 355A à 630A, consulter les fusibles NH3 gS 690V. La compatibilité doit être vérifiée à partir du calibre, des pertes, des valeurs I²t et du support. |
| Support NH3 | Vérifier la tension, le courant assigné, la capacité thermique et les conditions de montage du socle ou du sectionneur. Le support doit rester compatible avec le courant permanent calculé. |
| Signalisation | Ajouter le microrupteur 357010 lorsque l’état du fusible doit être transmis à un automate, une alarme ou un système de supervision. |
Pour comparer les fonctions des catégories aR, gR et gS, consulter le guide des catégories d’emploi des fusibles IEC 60269.
SOCLES, SECTIONNEURS ET COURANT PERMANENT ADMISSIBLE
Les fusibles NH3 aR s’installent notamment sur le socle fusible NH3 800V ou dans le sectionneur NH3 630A 690V. En raison des pertes thermiques élevées des fusibles aR, appliquer le coefficient de charge CL indiqué par le constructeur.
Formule : Imax = In × CL. Le courant assigné propre au support reste une limite supplémentaire à respecter.
| CALIBRE | CL SOCLE NH OUVERT | IMAX SUR SOCLE | CL SECTIONNEUR NH | IMAX DANS LE SECTIONNEUR |
|---|---|---|---|---|
| 500A | 0,70 | 350A | 0,65 | 325A |
| 550A | 0,70 | 385A | 0,65 | 357,5A |
| 630A | 0,70 | 441A | 0,65 | 409,5A |
| 700A | 0,70 | 490A | 0,60 | 420A |
| 800A | 0,70 | 560A | 0,60 | 480A |
| 900A | 0,65 | 585A | 0,55 | 495A |
| 1000A | 0,60 | 600A | 0,50 | 500A |
Point de vigilance : un fusible NH3 de 1000A ne fonctionne pas à 1000A en régime permanent dans ces supports. Le courant maximal documenté atteint 600A sur un socle NH ouvert et 500A dans un interrupteur-sectionneur NH. Vérifier également le courant assigné de 630A du socle et du sectionneur présentés sur cette page.

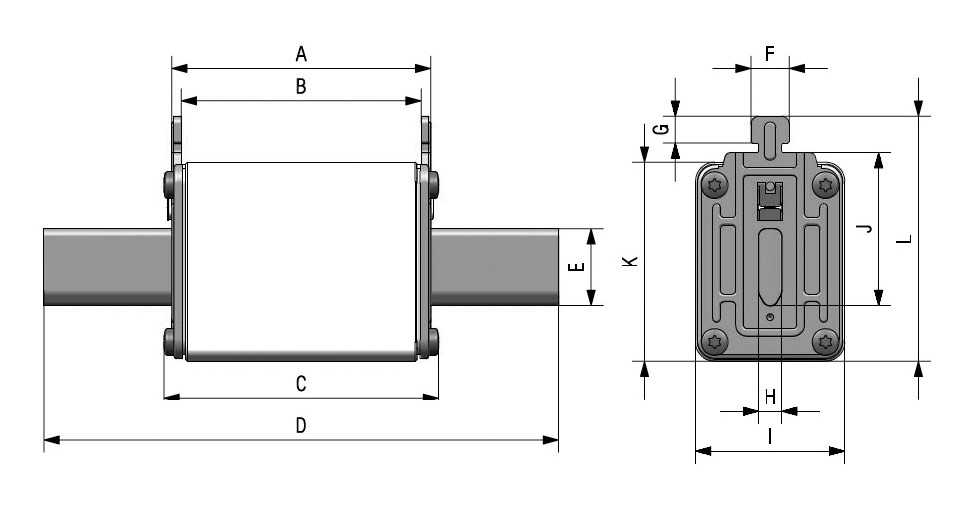

DIMENSIONS ET MATÉRIAUX DU FUSIBLE aR NH3
| A | B | C | D | E | F |
|---|---|---|---|---|---|
| 68 mm | 62 mm | 73 mm | 150 mm | 32 mm | 10 mm |
| G | H | I | J | K | L |
|---|---|---|---|---|---|
| 9,5 mm | 6 mm | 70 mm | 60 mm | 75 mm | 87 mm |
| COMPOSANT | MATÉRIAU |
|---|---|
| Corps | Stéatite C221 |
| Couteaux de contact | Cuivre ou laiton argenté |
| Plaques | Aluminium |
| Vis | Acier zingué |
Poids : 1,02 kg.
INDICATEUR DE FUSION ET MICRORUPTEUR NH
Chaque fusible NH3 aR possède un indicateur mécanique de fusion. Le microrupteur pour fusibles NH référence 357010 permet de transmettre l’état du fusible vers un automate, une alarme ou un système de supervision.
| CARACTÉRISTIQUE | VALEUR |
|---|---|
| Référence | 357010 |
| Compatibilité | Fusibles NH000 à NH3 |
| Montage | Sur la patte d’extraction du fusible, sans modification du support |
| Contact | 5A sous 250V AC |
| Raccordement | Cosses Faston 2,8 × 0,5 mm |
| Supports | Socles NH IP00 et IP20 compatibles |
COURBES TEMPS-COURANT ET LIMITATION
Les courbes temps-courant indiquent le temps de préarc en fonction du courant présumé. Les caractéristiques de coupure permettent d’évaluer le courant de crête limité par le fusible lors d’un défaut.
Courbes de fusion t-I
Caractéristiques de coupure
PUISSANCE DISSIPÉE ET ÉNERGIE TRAVERSANTE I²t
La puissance dissipée sert au calcul thermique du support et de l’enveloppe. Le préarc I²t et l’I²t total à 690V permettent de coordonner le fusible avec l’énergie maximale admissible par le semi-conducteur protégé.
Références et puissance dissipée
| In | RÉFÉRENCE | DISSIPATION À In | DISSIPATION À 0,8 × In |
|---|---|---|---|
| 500A | 365465 | 136W | 76W |
| 550A | 365467 | 145W | 81W |
| 630A | 365470 | 159W | 89W |
| 700A | 365472 | 184W | 103W |
| 800A | 365475 | 191W | 107W |
| 900A | 365480 | 216W | 121W |
| 1000A | 365485 | 268W | 150W |
Énergie traversante à 690V AC
| In | PRÉARC I²t | I²t TOTAL À 690V |
|---|---|---|
| 500A | 24 460 A²s | 120 320 A²s |
| 550A | 34 170 A²s | 168 060 A²s |
| 630A | 45 500 A²s | 223 750 A²s |
| 700A | 65 520 A²s | 322 200 A²s |
| 800A | 97 870 A²s | 481 310 A²s |
| 900A | 126 380 A²s | 621 520 A²s |
| 1000A | 182 000 A²s | 895 000 A²s |
Les valeurs d’I²t total correspondent à 690V AC. Pour une autre tension d’utilisation, appliquer le coefficient de correction indiqué dans la documentation technique.
NORMES ET CONFORMITÉ
| RÉFÉRENTIEL | DOMAINE |
|---|---|
| IEC/EN 60269-1 | Exigences générales applicables aux fusibles basse tension. |
| IEC/EN 60269-4 | Exigences complémentaires applicables aux fusibles de protection des semi-conducteurs. |
| RoHS | Conformité matière selon la déclaration applicable. |
La norme IEC 60269-4 définit les exigences complémentaires applicables aux fusibles destinés à la protection des dispositifs à semi-conducteurs.
AUTRES FUSIBLES NH aR 690V
| GAMME | COURANTS | POSITIONNEMENT |
|---|---|---|
| Fusibles aR NH000 690V | 16A à 250A | Format NH compact pour courants inférieurs. |
| Fusibles aR NH1 690V | 40A à 400A | Format NH intermédiaire pour équipements de puissance. |
| Fusibles aR NH2 690V | 200A à 700A | Format NH pour puissances élevées avant la taille NH3. |
| Gamme complète de fusibles aR | Cylindriques, NH et SQB | Comparaison des formats et solutions de raccordement. |
Pour les applications nécessitant une protection des semi-conducteurs contre les surcharges et les courts-circuits, consulter également les fusibles gS NH3 690V.
FAQ TECHNIQUE
À quoi sert un fusible aR NH3 690V ?
Il protège les semi-conducteurs de forte puissance contre les courts-circuits en limitant rapidement le courant de défaut et l’énergie traversante.
Le fusible aR NH3 protège-t-il contre les surcharges ?
Non. La catégorie aR couvre une plage partielle centrée sur les courts-circuits. L’installation doit assurer séparément la protection contre les surcharges lorsque l’application l’exige.
Peut-on utiliser cette gamme en courant continu ?
Oui, jusqu’à 550V DC selon les conditions constructeur, avec une constante de temps L/R de 10 ms et un pouvoir de coupure de 30kA.
Pourquoi le courant permanent est-il inférieur au calibre du fusible ?
Les fusibles NH aR présentent des pertes thermiques élevées. Le courant permanent maximal résulte du calibre multiplié par le coefficient de charge CL du socle ou du sectionneur, puis par les éventuels coefficients liés à la température.
Peut-on utiliser un fusible 1000A à 1000A dans un socle NH3 ?
Non. Avec le coefficient CL documenté, le courant permanent maximal atteint 600A dans un socle NH ouvert et 500A dans un interrupteur-sectionneur. Le courant assigné propre au support doit également être respecté.
Comment surveiller la fusion à distance ?
Le microrupteur 357010 se monte sur l’indicateur du fusible NH3 et fournit un contact de signalisation vers un automate, une alarme ou une supervision.
Comment coordonner le fusible avec un IGBT ou un thyristor ?
Comparer l’I²t total du fusible avec l’I²t admissible du composant, puis vérifier la tension d’arc, le courant de court-circuit, la température et les cycles de charge.
