FUSIBLES aR NH2 690V
Description :
Le fusible aR NH2 690V protège les semi-conducteurs de puissance contre les courts-circuits dans les variateurs, convertisseurs, redresseurs, onduleurs, alimentations industrielles et entraînements moteurs. Sa catégorie d’emploi aR et ses faibles valeurs d’I²t limitent rapidement l’énergie traversante appliquée aux IGBT, thyristors, diodes, triacs et autres composants sensibles.
La gamme couvre les calibres de 200A à 700A sous 690V AC et 550V DC avec une constante de temps L/R de 10 ms. Elle offre un pouvoir de coupure de 120kA en AC et de 30kA en DC. Le format DIN NH2 s’installe sur des socles et interrupteurs-sectionneurs NH2 adaptés, en tenant compte du courant admissible du support et des coefficients de déclassement applicables.
- Description
Description
GAMME DE FUSIBLES aR NH2 690V AC
Les fusibles aR NH2 690V couvrent les calibres de 200A à 700A pour la protection ultrarapide des semi-conducteurs de puissance. Leur format DIN NH2 à couteaux pleins convient aux variateurs, convertisseurs, redresseurs, onduleurs et équipements OEM nécessitant une forte capacité de coupure.
| TAILLE | Un | CATÉGORIE | In | RÉFÉRENCE |
|---|---|---|---|---|
| NH2 | 690V AC | aR | 200A | 365350 |
| 250A | 365360 | |||
| 315A | 365370 | |||
| 350A | 365372 | |||
| 400A | 365380 | |||
| 450A | 365387 | |||
| 500A | 365390 | |||
| 550A | 365392 | |||
| 630A | 365395 | |||
| 700A | 365397 |
APPLICATIONS ET FONCTION DE LA CATÉGORIE aR
Les fusibles Rapidplus aR limitent les contraintes thermiques et électrodynamiques appliquées aux diodes, thyristors, triacs, IGBT et relais statiques. Leur faible I²t et leur maîtrise de l’arc assurent une protection adaptée aux équipements d’électronique de puissance à forte intensité.
- Variateurs de vitesse et entraînements moteurs
- Convertisseurs AC/DC et DC/AC
- Redresseurs industriels
- Onduleurs et systèmes UPS
- Démarreurs progressifs
- Relais statiques de puissance
- Onduleurs photovoltaïques côté électronique de puissance
- Onduleurs de soudage
- Alimentations et équipements d’électronique de puissance
Attention : la catégorie aR protège les semi-conducteurs contre les courts-circuits mais ne couvre pas l’ensemble des surcharges. Le circuit doit intégrer une protection complémentaire lorsque l’équipement ne limite pas lui-même le courant de surcharge.
DONNÉES TECHNIQUES GÉNÉRALES
| CARACTÉRISTIQUE | VALEUR |
|---|---|
| Format | Fusible NH2 à couteaux pleins |
| Tension assignée AC | 690V AC |
| Tension assignée DC | 550V DC, constante de temps L/R = 10 ms |
| Courants assignés | 200A à 700A |
| Catégorie d’emploi | aR — protection partielle des semi-conducteurs contre les courts-circuits |
| Pouvoir de coupure AC | 120kA sous 690V AC |
| Pouvoir de coupure DC | 30kA sous 550V DC |
| Fréquence assignée | 42 à 62 Hz |
| Température de service | −25 à +60 °C avec déclassement au-dessus de 25 °C |
| Température de stockage | −40 à +80 °C |
| Indication de fusion | Indicateur mécanique intégré, compatible avec le microrupteur 357010 |
COMMENT CHOISIR UN FUSIBLE aR NH2 690V ?
La sélection ne repose pas uniquement sur le calibre nominal. Elle doit coordonner le fusible avec les caractéristiques électriques et thermiques du semi-conducteur protégé, ainsi qu’avec le support NH2 retenu.
CRITÈRES DE SÉLECTION DU FUSIBLE NH2 aR
| CRITÈRE | VÉRIFICATION |
|---|---|
| Tension du circuit | La tension assignée du fusible doit rester au moins égale à la tension maximale du circuit. En courant continu, vérifier aussi la constante de temps L/R. |
| Courant permanent | Le calibre du fusible ne correspond pas directement au courant permanent admissible. Appliquer le coefficient de charge CL du support et le coefficient lié à la température ambiante. |
| I²t admissible du composant | L’I²t total transmis par le fusible doit rester inférieur à l’énergie maximale admissible par l’IGBT, le thyristor, la diode, le triac ou le module protégé. |
| Tension d’arc | Vérifier que la tension d’arc maximale reste compatible avec le composant protégé et avec le niveau d’isolation du circuit. |
| Pouvoir de coupure | Le courant de court-circuit présumé doit rester inférieur à 120kA sous 690V AC et à 30kA sous 550V DC dans les conditions documentées. |
| Protection contre les surcharges | La catégorie aR ne couvre pas toute la zone de surcharge. Prévoir une protection complémentaire ou une solution pleine gamme gS lorsque l’application l’exige. |
| Support NH2 | Vérifier la tension, le courant assigné, la capacité thermique et les conditions de montage du socle ou du sectionneur. Le support doit rester compatible avec le courant permanent calculé. |
| Signalisation | Ajouter le microrupteur 357010 lorsque l’état du fusible doit être transmis à un automate, une alarme ou un système de supervision. |
Pour comparer les fonctions des catégories aR, gR et gS, consulter le guide des catégories d’emploi des fusibles IEC 60269.
SOCLES, SECTIONNEURS ET COURANT PERMANENT ADMISSIBLE
Les fusibles NH2 aR s’installent notamment sur le socle fusible NH2 800V ou dans le sectionneur NH2 400A 690V. En raison des pertes thermiques élevées des fusibles aR, appliquer le coefficient de charge CL indiqué par le constructeur.
Formule : Imax = In × CL. Le courant assigné propre au support reste une limite supplémentaire à respecter.
| CALIBRE | CL SOCLE NH OUVERT | Imax CALCULÉ SUR SOCLE | CL SECTIONNEUR NH | Imax CALCULÉ DANS LE SECTIONNEUR |
|---|---|---|---|---|
| 200A | 0,70 | 140A | 0,65 | 130A |
| 250A | 0,70 | 175A | 0,65 | 162,5A |
| 315A | 0,70 | 220,5A | 0,65 | 205A |
| 350A | 0,70 | 245A | 0,65 | 227,5A |
| 400A | 0,70 | 280A | 0,65 | 260A |
| 450A | 0,65 | 292,5A | 0,60 | 270A |
| 500A | 0,65 | 325A | 0,60 | 300A |
| 550A | 0,65 | 357,5A | 0,60 | 330A |
| 630A | 0,65 | 409,5A* | 0,55 | 346,5A |
| 700A | 0,65 | 455A* | 0,55 | 385A |
* Limite du support : le socle NH2 et le sectionneur NH2 présentés sont assignés à 400A. Les valeurs calculées de 409,5A et 455A ne permettent donc pas de dépasser cette limite de 400A.
Point de vigilance : un fusible NH2 de 700A ne fonctionne pas à 700A en régime permanent dans ces supports. Le calcul donne 455A sur socle NH ouvert et 385A dans un interrupteur-sectionneur NH, avec limitation supplémentaire à 400A pour le socle présenté.
DIMENSIONS ET MATÉRIAUX DU FUSIBLE aR NH2
Dimensions du format NH2
| A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 mm | 62 mm | 71,5 mm | 150 mm | 25 mm | 10 mm | 9,5 mm | 6 mm | 53 mm | 48 mm | 60 mm | 72 mm |
Matériaux de construction
| COMPOSANT | MATÉRIAU |
|---|---|
| Corps | Stéatite C221 |
| Couteaux de contact | Cuivre ou laiton argenté |
| Plaques | Aluminium |
| Vis | Acier zingué |
Poids : 620 g.
INDICATEUR DE FUSION ET MICRORUPTEUR NH
Chaque fusible NH2 aR possède un indicateur mécanique de fusion. Le microrupteur pour fusibles NH référence 357010 permet de transmettre l’état du fusible vers un automate, une alarme ou un système de supervision.
| CARACTÉRISTIQUE | VALEUR |
|---|---|
| Référence | 357010 |
| Compatibilité | Fusibles NH000 à NH3 |
| Montage | Sur la patte d’extraction du fusible, sans modification du support |
| Contact | 5A sous 250V AC |
| Raccordement | Cosses Faston 2,8 × 0,5 mm |
| Supports | Socles NH IP00 et IP20 compatibles |
COURBES TEMPS-COURANT ET LIMITATION
Les courbes temps-courant indiquent le temps de préarc en fonction du courant présumé. Les caractéristiques de coupure permettent d’évaluer le courant de crête limité par le fusible lors d’un défaut.

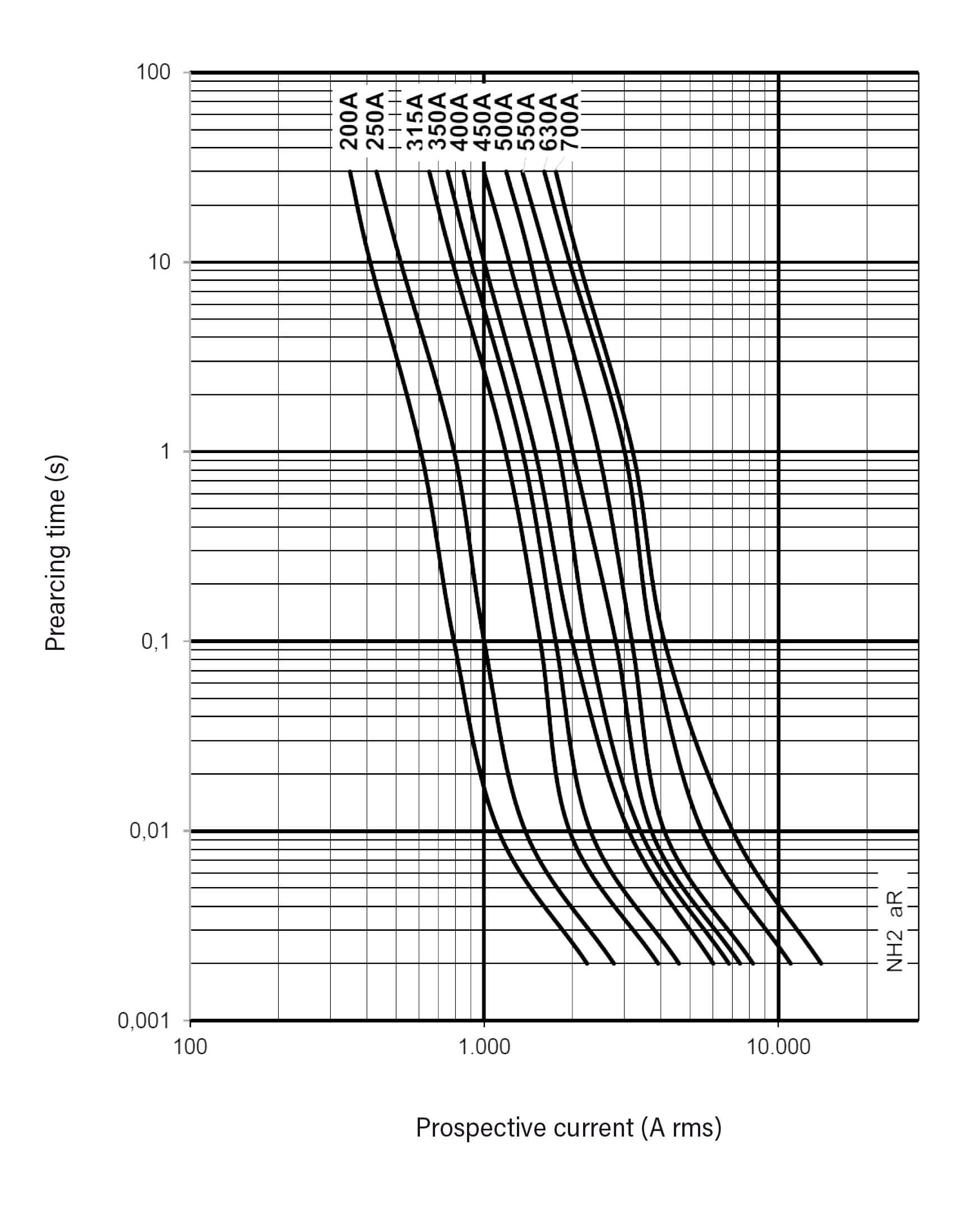

Courbes de fusion t-I

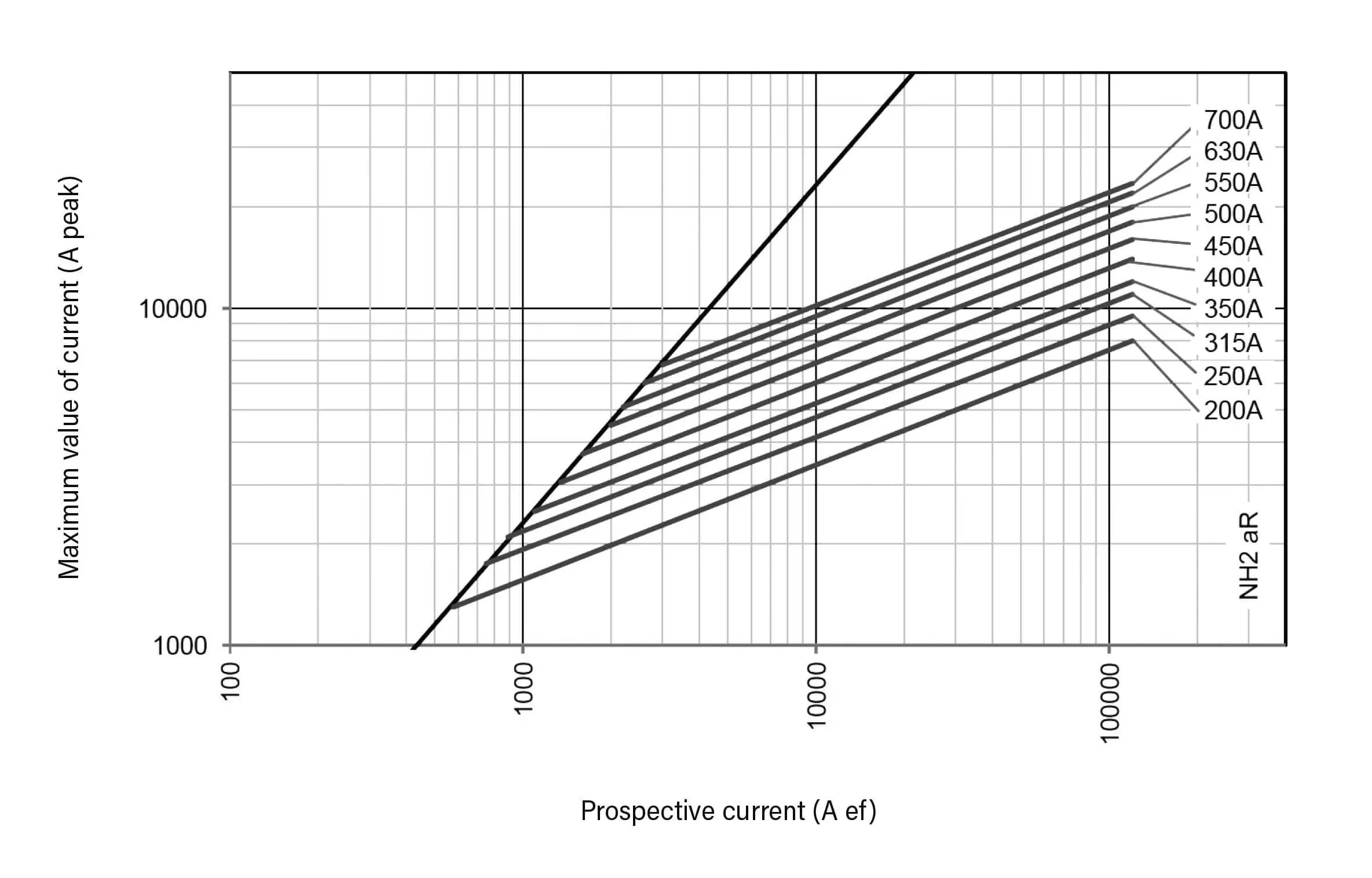

Caractéristiques de coupure
PUISSANCE DISSIPÉE ET ÉNERGIE TRAVERSANTE I²t
La puissance dissipée sert au calcul thermique du support et de l’enveloppe. Le préarc I²t et l’I²t total à 690V permettent de coordonner le fusible avec l’énergie maximale admissible par le semi-conducteur protégé.
Références et puissance dissipée
| In | RÉFÉRENCE | DISSIPATION À In | DISSIPATION À 0,8 × In |
|---|---|---|---|
| 200A | 365350 | 95W | 53W |
| 250A | 365360 | 100W | 56W |
| 315A | 365370 | 102W | 57W |
| 350A | 365372 | 104W | 58W |
| 400A | 365380 | 129W | 72W |
| 450A | 365387 | 137W | 77W |
| 500A | 365390 | 148W | 83W |
| 550A | 365392 | 152W | 85W |
| 630A | 365395 | 170W | 95W |
| 700A | 365397 | 178W | 99W |
Énergie traversante à 690V AC
| In | PRÉARC I²t | I²t TOTAL À 690V |
|---|---|---|
| 200A | 1 550 A²s | 9 430 A²s |
| 250A | 3 250 A²s | 19 670 A²s |
| 315A | 6 230 A²s | 37 720 A²s |
| 350A | 9 300 A²s | 56 340 A²s |
| 400A | 13 000 A²s | 78 700 A²s |
| 450A | 17 000 A²s | 102 000 A²s |
| 500A | 23 130 A²s | 138 830 A²s |
| 550A | 32 140 A²s | 192 840 A²s |
| 630A | 47 220 A²s | 283 330 A²s |
| 700A | 68 000 A²s | 408 000 A²s |
Les valeurs d’I²t total correspondent à 690V AC. Pour une autre tension d’utilisation, appliquer le coefficient de correction indiqué dans la documentation technique.
NORMES ET CONFORMITÉ
| RÉFÉRENTIEL | DOMAINE |
|---|---|
| IEC/EN 60269-1 | Exigences générales applicables aux fusibles basse tension. |
| IEC/EN 60269-4 | Exigences complémentaires applicables aux fusibles de protection des semi-conducteurs. |
| RoHS | Conformité matière selon la déclaration applicable. |
La norme IEC 60269-4 définit les exigences complémentaires applicables aux fusibles destinés à la protection des dispositifs à semi-conducteurs.
AUTRES FUSIBLES NH aR 690V
| GAMME | COURANTS | POSITIONNEMENT |
|---|---|---|
| Fusibles aR NH000 690V | 16A à 250A | Format NH compact pour courants inférieurs. |
| Fusibles aR NH1 690V | 40A à 400A | Format NH intermédiaire pour équipements de puissance. |
| Fusibles aR NH3 690V | 500A à 1000A | Format NH3 pour les niveaux de courant supérieurs. |
| Gamme complète de fusibles aR | Cylindriques, NH et SQB | Comparaison des formats et solutions de raccordement. |
Pour les applications nécessitant une protection des semi-conducteurs contre les surcharges et les courts-circuits, consulter également les fusibles gS NH2 690V de 250A à 450A.
FAQ TECHNIQUE
À quoi sert un fusible aR NH2 690V ?
Il protège les semi-conducteurs de puissance contre les courts-circuits en limitant rapidement le courant de défaut et l’énergie traversante.
Le fusible aR NH2 protège-t-il contre les surcharges ?
Non. La catégorie aR couvre une plage partielle centrée sur les courts-circuits. L’installation doit assurer séparément la protection contre les surcharges lorsque l’application l’exige.
Peut-on utiliser cette gamme en courant continu ?
Oui, jusqu’à 550V DC selon les conditions constructeur, avec une constante de temps L/R de 10 ms et un pouvoir de coupure de 30kA.
Pourquoi le courant permanent est-il inférieur au calibre du fusible ?
Les fusibles NH aR présentent des pertes thermiques élevées. Le courant permanent maximal résulte du calibre multiplié par le coefficient de charge CL du socle ou du sectionneur, puis par les éventuels coefficients liés à la température.
Peut-on utiliser un fusible 700A à 700A dans un socle NH2 ?
Non. Avec le coefficient CL documenté, le calcul donne 455A sur un socle NH ouvert et 385A dans un interrupteur-sectionneur. Le socle NH2 présenté reste toutefois limité à son courant assigné de 400A.
Comment surveiller la fusion à distance ?
Le microrupteur 357010 se monte sur l’indicateur du fusible NH2 et fournit un contact de signalisation vers un automate, une alarme ou une supervision.
Comment coordonner le fusible avec un IGBT ou un thyristor ?
Comparer l’I²t total du fusible avec l’I²t admissible du composant, puis vérifier la tension d’arc, le courant de court-circuit, la température et les cycles de charge.
