FUSIBLES aR NH3 690V
Le fusible aR NH3 690VAC est conçu pour la protection ultrarapide des semi-conducteurs de puissance contre les courts-circuits. Sa catégorie d’utilisation aR et ses faibles valeurs d’I²t permettent de protéger efficacement les IGBT, thyristors, diodes et convertisseurs de forte puissance. Cette gamme couvre les calibres de 500A à 1000A avec un pouvoir de coupure de 120kA à 690VAC.
Le format DIN NH3 est compatible avec les socles et interrupteurs-sectionneurs NH3. Les fusibles Rapidplus NH3 sont conformes aux normes IEC/EN 60269-1 et IEC/EN 60269-4 pour les applications industrielles sous 690VAC et 550VDC.
- Description
Description
Gamme fusibles aR NH3 690VAC
Les fusibles aR NH3 690VAC assurent la protection ultrarapide des semi-conducteurs de puissance dans les équipements industriels de forte intensité. Cette gamme couvre les calibres de 500A à 1000A pour les variateurs, convertisseurs, redresseurs, modules IGBT, thyristors et électroniques de puissance.
| TAILLE | Un (V AC) | In (A) | RÉFÉRENCE |
|---|---|---|---|
| NH3 | 690V | 500 | 365465 |
| 550 | 365467 | ||
| 630 | 365470 | ||
| 700 | 365472 | ||
| 800 | 365475 | ||
| 900 | 365480 | ||
| 1000 | 365485 |
Applications des fusibles aR NH3
Les fusibles aR NH3 protègent les semi-conducteurs contre les courts-circuits dans les équipements d’électronique de puissance à très forte intensité. De plus, leur faible énergie passante I²t limite les contraintes thermiques sur les composants sensibles.
Ils sont utilisés dans les variateurs de forte puissance, convertisseurs de fréquence, redresseurs, onduleurs, systèmes UPS, alimentations industrielles et équipements de conversion d’énergie. Par ailleurs, ils conviennent à la protection des modules IGBT, thyristors, diodes de puissance et relais statiques.
Données techniques des fusibles aR NH3 690VAC
| Tension nominale | 690V AC 550V DC (L/R=10ms) |
| Courant nominal | 500A…1000A |
| Pouvoir de coupure Icc | 120kA @690V AC 30kA @550V DC |
| Catégorie d’utilisation | aR |
| Fréquence utilisation | 42…62Hz |
| Température de stockage | -40°C … 80°C |
| Température d’utilisation * | -25°C … 60°C |
* Pour des températures ambiantes > 25ºC, il est nécessaire d’appliquer un déclassement en courant maximum.
Protection ultrarapide des semi-conducteurs
La catégorie d’utilisation aR est dédiée à la protection contre les courts-circuits des semi-conducteurs. Elle ne remplace pas une protection générale gG, car son rôle principal est de couper très rapidement les défauts afin de protéger les composants de puissance.
Les faibles valeurs de préarc I²t et d’I²t total réduisent l’énergie transmise aux IGBT, thyristors, diodes et modules électroniques. Ainsi, le fusible aR NH3 690VAC convient aux applications où l’énergie admissible du composant doit rester strictement maîtrisée.
Normes et conformité
Les fusibles aR NH3 690VAC sont conformes aux normes applicables aux fusibles basse tension et à la protection des semi-conducteurs.
| IEC/EN 60269-1 | IEC/EN 60269-4 |
| RoHS Compliant |
Compatibilité socles NH3 et sectionneurs NH3
Les fusibles NH3 aR utilisent un format DIN NH à couteaux pleins compatible avec les supports NH3 adaptés. Ils peuvent être installés dans des socles fusibles NH3 ouverts ou dans des interrupteurs-sectionneurs NH3, sous réserve de respecter les limites thermiques de l’installation.
Voir également : Socle fusible NH3 800V et Sectionneur NH3 630A.
Dimensions des fusibles aR NH3
| A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 62 | 73 | 150 | 32 | 10 | 9,5 | 6 | 70 | 60 | 75 | 87 |
Poids : 1,02 kg
Déclassement thermique des fusibles aR NH3
En raison de leur dissipation thermique élevée, les fusibles aR NH3 nécessitent l’application d’un coefficient de charge afin de déterminer le courant permanent admissible. Ce déclassement dépend du type de support utilisé : socle fusible NH ouvert ou interrupteur-sectionneur NH.
Le courant maximal admissible est calculé selon la relation Imax = In × CL, où CL représente le coefficient de charge applicable au support utilisé.
| COURANT NOMINAL (A) | SOCLES NH OUVERTS | INTERRUPTEURS-SECTIONNEURS NH |
|---|---|---|
| 500 | 0,70 | 0,65 |
| 550 | 0,70 | 0,65 |
| 630 | 0,70 | 0,65 |
| 700 | 0,70 | 0,60 |
| 800 | 0,70 | 0,60 |
| 900 | 0,65 | 0,55 |
| 1000 | 0,60 | 0,50 |
Ces coefficients sont particulièrement importants lors de l’installation des fusibles aR NH3 dans les socles fusibles NH3 ou dans les interrupteurs-sectionneurs NH3. Ils permettent de garantir un fonctionnement thermique conforme aux recommandations du fabricant et d’optimiser la durée de vie des équipements protégés.
Caractéristiques de coupure
Les courbes temps-courant et de limitation permettent d’évaluer le comportement des fusibles aR NH3 690VAC lors d’un court-circuit. Elles facilitent la vérification de la coordination entre le fusible et les semi-conducteurs protégés tels que les IGBT, thyristors, diodes de puissance et convertisseurs.

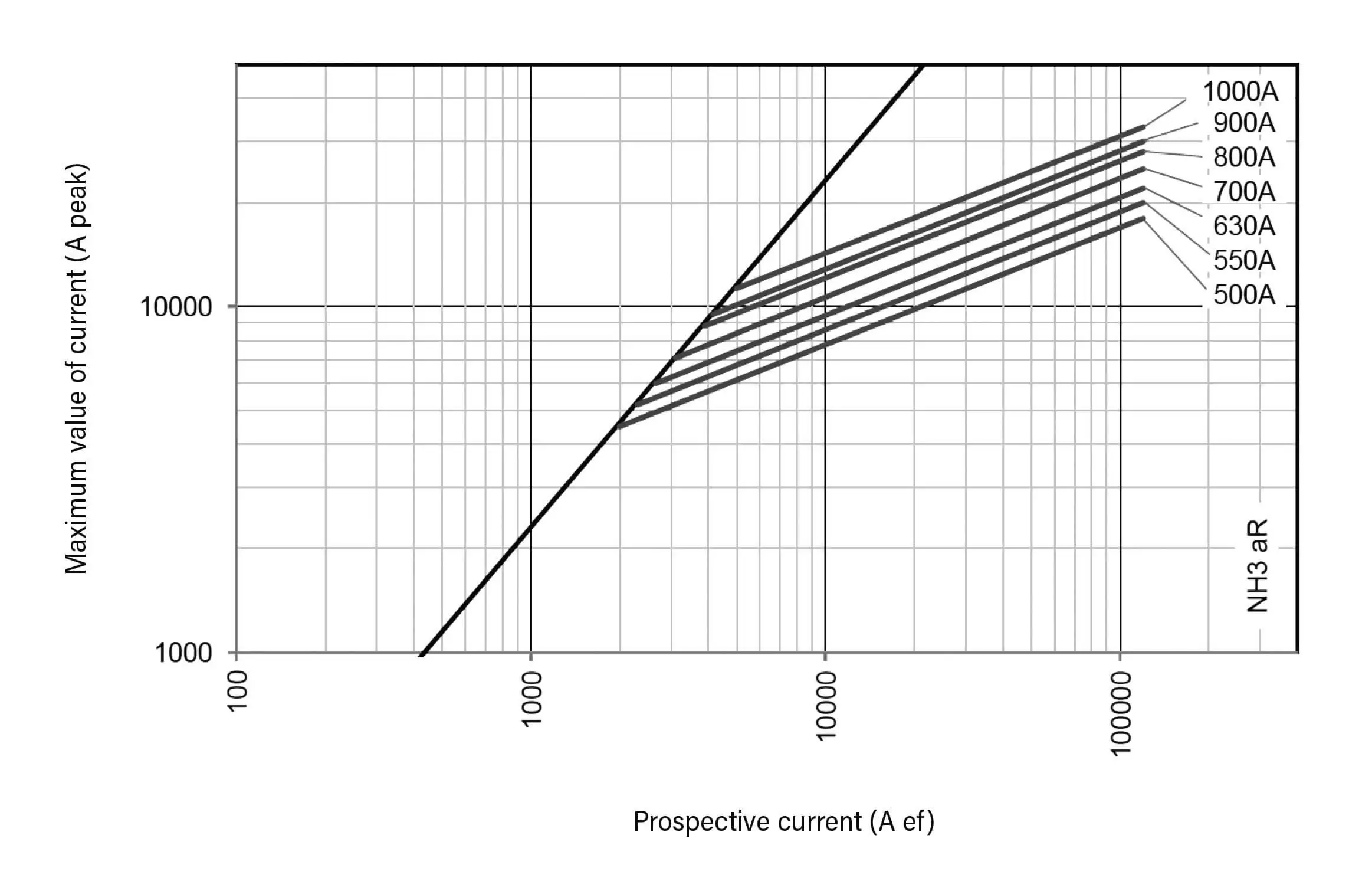

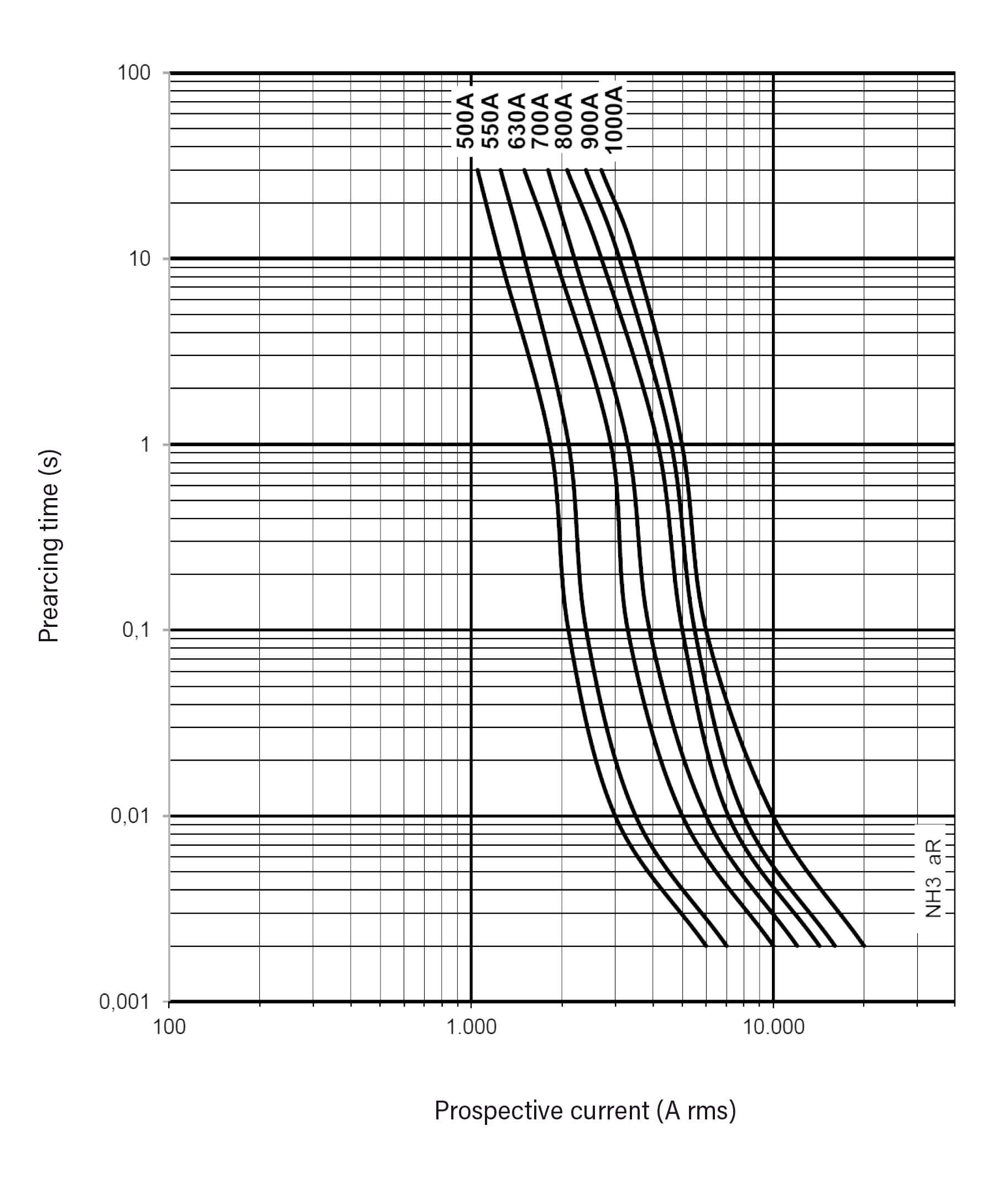

| COURBES TEMPS-COURANT | COURBES DE LIMITATION |
 |
 |
Dissipation de puissance et I²t des fusibles aR NH3
Les valeurs de puissance dissipée, de préarc I²t et d’I²t total permettent de vérifier l’adéquation du fusible aR NH3 avec le semi-conducteur protégé. Elles sont essentielles pour comparer l’énergie admissible du composant avec l’énergie transmise par le fusible lors d’un court-circuit.
| COURANT NOMINAL (A) | RÉFÉRENCE | PUISSANCE DISSIPÉE In (W) | PUISSANCE DISSIPÉE 0,8·In (W) | PREARCING I2t (A2s) | I2t 690V (A2s) |
|---|---|---|---|---|---|
| 500 | 365465 | 136 | 76 | 24460 | 120320 |
| 550 | 365467 | 145 | 81 | 34170 | 168060 |
| 630 | 365470 | 159 | 89 | 45500 | 223750 |
| 700 | 365472 | 184 | 103 | 65520 | 322200 |
| 800 | 365475 | 191 | 107 | 97870 | 481310 |
| 900 | 365480 | 216 | 121 | 126380 | 621520 |
| 1000 | 365485 | 268 | 150 | 182000 | 895000 |
Autres fusibles ultrarapides aR
DF Electric propose également des fusibles ultrarapides aR en formats cylindriques, NH DIN et square body pour les applications nécessitant d’autres niveaux de courant, de tension ou d’intégration mécanique.
FAQ – Fusible aR NH3 690VAC
Peut-on utiliser un fusible aR NH3 comme protection générale ?
Non, un fusible aR NH3 est destiné à la protection contre les courts-circuits des semi-conducteurs. Il ne remplace pas un fusible gG pour la protection générale des câbles et circuits basse tension.
Pourquoi appliquer un déclassement thermique sur un fusible NH3 aR ?
Les fusibles aR NH3 dissipent une puissance importante. Par conséquent, le courant permanent admissible doit être adapté au support utilisé afin de limiter l’échauffement dans le tableau électrique.
Les fusibles NH3 aR sont-ils compatibles avec les sectionneurs NH3 ?
Oui, les fusibles aR NH3 utilisent le format NH normalisé et peuvent être installés dans les sectionneurs NH3 compatibles, sous réserve de respecter les conditions thermiques de l’installation.
Quelles applications utilisent des fusibles aR NH3 690VAC ?
Les fusibles aR NH3 sont utilisés dans les variateurs de forte puissance, convertisseurs de fréquence, redresseurs, onduleurs, alimentations industrielles, systèmes UPS et équipements de conversion d’énergie.
Pourquoi vérifier les valeurs I²t d’un fusible aR NH3 ?
Les valeurs I²t permettent de comparer l’énergie transmise par le fusible avec l’énergie admissible des semi-conducteurs protégés. Cette vérification est essentielle pour les IGBT, thyristors et diodes de puissance.
