FUSIBLES NH1 XL gPV 1500V
Description :
Les fusibles NH1 XL gPV 1500V DC DF Electric protègent les installations photovoltaïques contre les surintensités et les courts-circuits jusqu’à 1500V DC. Disponibles de 40 à 200A, ils offrent un pouvoir de coupure jusqu’à 100kA selon IEC/EN 60269-6.
La version à boulonner est destinée aux coffrets DC, strings photovoltaïques, sous-arrays, onduleurs et centrales solaires nécessitant une protection fiable en courant continu.
- Description
Description
GAMME
La gamme fusibles NH1 XL gPV 1500V DC couvre les calibres de 40 à 200A en version standard et en version à boulonner. Elle est destinée aux coffrets DC photovoltaïques, jeux de barres, sous-arrays et protections d’entrées onduleurs en courant continu haute tension.
| TAILLE | Un (V DC) | FORMAT | In (A) | RÉFÉRENCE |
|---|---|---|---|---|
| NH1 XL | 1500V DC | Standard | 40 | 372225 |
| 50 | 372230 | |||
| 63 | 372235 | |||
| 80 | 372240 | |||
| 100 | 372245 | |||
| 125 | 372250 | |||
| 160 | 372255 | |||
| 200 | 372260 | |||
| À boulonner | 40 | 372225 B | ||
| 50 | 372230 B | |||
| 63 | 372235 B | |||
| 80 | 372240 B | |||
| 100 | 372245 B | |||
| 125 | 372250 B | |||
| 160 | 372255 B | |||
| 200 | 372260 B |
APPLICATIONS PHOTOVOLTAÏQUES
Les fusibles NH1 XL gPV 1500V DC protégent les installations photovoltaïques de forte puissance nécessitant une protection DC adaptée aux courants élevés. Ils conviennent aux centrales solaires, coffrets de jonction DC, sous-arrays, ombrières photovoltaïques, sites isolés et entrées DC d’onduleurs.
Cette gamme s’utilisent sur certaines anciennes centrales en 1000V DC équipées de socles NH XL. Les fusibles NH XL gPV fonctionnent jusqu’à des valeurs de tension de 1500V DC, sous réserve de vérifier la compatibilité du socle, du calibre et des conditions d’installation.
DONNÉES TECHNIQUES DU FUSIBLE NH1 XL gPV 1500V DC
Les caractéristiques ci-dessous permettent de valider l’intégration des fusibles NH1 XL gPV 1500V DC dans une architecture photovoltaïque en courant continu haute tension.
| Tension nominale | 1500V DC |
| Courant nominal | 40A à 200A |
| Pouvoir de coupure nominal | 30kA |
| Catégorie d’utilisation | gPV |
| Courant minimal de fusion | 1,35 × In |
| Courant de non-fusion | 1,13 × In |
| Température de stockage | -40°C à +90°C |
| Température d’utilisation | -40°C à +80°C |
Pour des températures ambiantes supérieures à 25°C, un déclassement du courant admissible doit être appliqué.
PROTECTION DES STRINGS PV
Le choix d’un fusible NH1 XL gPV 1500V DC dépend du courant de court-circuit des modules photovoltaïques, du nombre de chaînes en parallèle, de la température ambiante et de la coordination avec les autres protections DC. La sélection doit respecter la plage de courant admissible du fusible et les prescriptions du constructeur de modules.
Pour les installations photovoltaïques, la règle de sélection couramment utilisée est :
1,5 × ISC_MOD < In ≤ 2,4 × ISC_MOD
NORMES ET CONFORMITÉS
Les fusibles NH1 XL gPV 1500V DC protégent les applications photovoltaïques conformément aux normes relatives aux fusibles basse tension et aux fusibles gPV pour systèmes solaires.
| IEC/EN 60269-1 | Exigences générales des fusibles basse tension |
| IEC/EN 60269-6 | Exigences spécifiques aux fusibles photovoltaïques gPV |
| UL248-1 | Exigences générales UL pour fusibles basse tension |
| UL248-19 | Exigences UL pour fusibles photovoltaïques |
| RoHS | Conforme RoHS |
Référence externe : IEC 60269-6
COMPATIBILITÉ SOCLE NH1 XL 1500V DC
Les fusibles NH1 XL gPV 1500V DC s’associent au socle NH1 XL 1500V DC DF Electric pour une intégration en coffret ou armoire photovoltaïque. La compatibilité se vérifie à partir du calibre, le format de lame, le mode de raccordement et les contraintes thermiques du tableau.
DIMENSIONS DU FUSIBLE NH1 XL gPV 1500V DC
Les dimensions des fusibles permettent de valider l’encombrement dans les socles NH XL, jeux de barres et compartiments DC des coffrets photovoltaïques.
| A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|
| 126 | 129 | 191 | 20 | 170,5 | 9 | 8,5 | 25,6 | 39 | 52,5 |
| A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|
| 126 | 120 | 129 | 191 | 20 | 39 | 40 | 52,5 | 64,5 |
Poids : 650 g

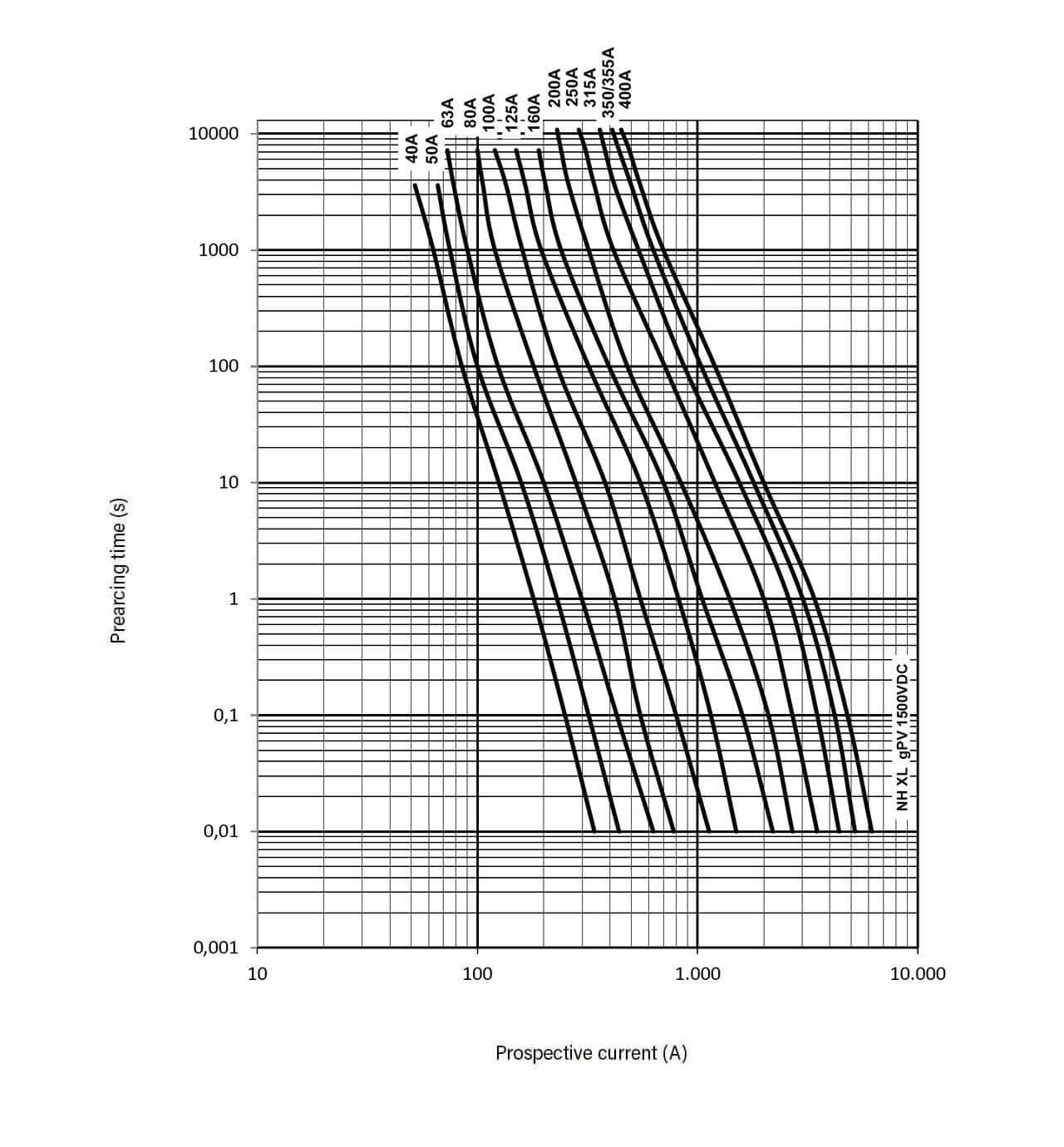

COURBE TEMPS-COURANT
La courbe temps-courant permet d’évaluer le comportement du fusible NH1 XL gPV 1500V DC selon le courant de défaut. Elle sert à vérifier les temps de fusion, la coordination des protections DC et la tenue des équipements photovoltaïques en cas de court-circuit.
DÉCLASSEMENT EN TEMPÉRATURE
Dans les coffrets photovoltaïques exposés à des températures élevées, le courant admissible doit être corrigé. Le déclassement thermique permet d’adapter le calibre du fusible NH1 XL gPV 1500V DC aux conditions réelles d’exploitation.
DISSIPATION ET I²t
Les valeurs de puissance dissipée et d’I²t permettent de vérifier l’échauffement du coffret, la tenue des conducteurs et la coordination avec les composants DC de l’installation photovoltaïque.
| In (A) | RÉFÉRENCE | Pd @ 0,7 In (W) | Pd @ In (W) | Pre-arcing I2t (A2s) | Operating I2t (A2s) |
|---|---|---|---|---|---|
| 40 | 372225 | 6,3 | 15 | 260 | 490 |
| 50 | 372230 | 7,2 | 18 | 560 | 1170 |
| 63 | 372235 | 7,6 | 19 | 1160 | 2460 |
| 80 | 372240 | 10 | 25 | 1760 | 3720 |
| 100 | 372245 | 10,4 | 26 | 3970 | 8380 |
| 125 | 372250 | 12 | 30 | 7070 | 14900 |
| 160 | 372255 | 15 | 38 | 13360 | 28180 |
| 200 | 372260 | 19 | 47 | 24850 | 52400 |
GUIDE DE SÉLECTION
Pour choisir un fusible NH1 XL gPV 1500V DC, il faut tenir compte du courant de court-circuit des modules, du nombre de strings en parallèle, de la température ambiante, du type de socle NH XL et de la tension maximale du générateur photovoltaïque.
| CRITÈRE | POINT À VÉRIFIER |
|---|---|
| Tension DC | Un du fusible ≥ tension maximale du champ photovoltaïque |
| Calibre | À sélectionner selon ISC_MOD, nombre de chaînes et prescriptions modules |
| Format | Standard ou à boulonner selon socle, jeu de barres et architecture du coffret |
| Température | Application du déclassement au-delà de 25°C ambiant |
| Coordination | Vérification avec câbles, interrupteurs-sectionneurs, parafoudres et entrée onduleur |
FAQ
Un fusible NH1 XL gPV 1500V DC peut-il être utilisé sur une centrale 1000V DC ?
Effectivement, il peut protéger certaines anciennes centrales 1000V DC équipées de socles NH XL compatibles. Le fusible étant désormais prévu pour fonctionner jusqu’à 1500V DC, il faut toutefois vérifier le socle, le calibre, le mode de raccordement et les conditions thermiques de l’installation.
Quelle différence entre version standard et version à boulonner ?
La version standard se montent sur socles NH XL adaptés. La version à boulonner permet un raccordement direct sur jeu de barres ou architecture spécifique de coffret DC photovoltaïque.
Quand utiliser un fusible NH1 XL gPV plutôt qu’un fusible cylindrique gPV ?
Le format NH1 XL s’utilise lorsque les courants sont plus élevés ou lorsque l’architecture du coffret photovoltaïque impose un raccordement NH XL. Les fusibles cylindriques gPV, quant à eux, protégent les strings de plus faible courant.
