SOCLES FUSIBLE NH2 1000V
Description :
Le socle fusible NH2 1000V DF Electric est conçu pour les applications photovoltaïques et les systèmes batterie en courant continu. Ce support NH2 permet l’intégration de fusibles NH gPV et gBAT utilisés dans les installations DC jusqu’à 1000VDC.
Les socles NH2 1000V conviennent aux protections d’onduleurs photovoltaïques, coffrets DC, centrales solaires et systèmes de stockage énergie. Disponibles en fixation rail DIN ou par vis, ils peuvent recevoir différents accessoires IP20 ainsi qu’un microrupteur de signalisation DF 357010.
- Description
Description
GAMME DE SOCLE FUSIBLE NH2 1000V
Le socle fusible NH2 1000V DF Electric est conçu pour les applications photovoltaïques, les systèmes batterie et les installations de stockage d’énergie en courant continu. Ce support NH2 permet l’intégration de fusibles NH gPV jusqu’à 400A dans les installations DC 1000V.
Tout d’abord, les socles NH2 1000V conviennent aux protections d’onduleurs photovoltaïques, coffrets DC, centrales solaires, ombrières photovoltaïques et systèmes d’autoconsommation. Ensuite, leur conception robuste garantit une excellente tenue électrique et thermique dans les environnements industriels et photovoltaïques.
| TAILLE | Un (V DC) | In (A) | PÔLES | FIXATION | RACCORDEMENT | RÉFÉRENCE |
|---|---|---|---|---|---|---|
| NH2 | 1000VDC | 400A | 1P | Rail DIN ou vis | Cosses | 354175 |
APPLICATIONS DU SOCLE FUSIBLE NH2 1000V
Les supports NH2 1000V sont utilisés dans les installations photovoltaïques et les systèmes de stockage énergie nécessitant une protection DC haute performance.
Ces socles NH2 conviennent notamment aux :
- centrales photovoltaïques,
- coffrets DC,
- protections d’onduleurs,
- systèmes batterie,
- applications d’autoconsommation,
- installations photovoltaïques industrielles.
De plus, les socles NH2 permettent l’intégration de fusibles gPV utilisés pour la protection des chaînes photovoltaïques et des équipements DC.
AVANTAGES DU SOCLE FUSIBLE NH2 1000V
Les socles fusibles NH2 1000V offrent une excellente tenue électrique pour les applications DC photovoltaïques et stockage énergie.
Tout d’abord, les contacts en cuivre plaqué argent assurent une très bonne conductivité électrique et une faible élévation de température. Ensuite, les matériaux isolants haute résistance thermique garantissent une excellente tenue mécanique dans les environnements industriels et photovoltaïques.
Par ailleurs, les supports NH2 peuvent recevoir différents accessoires IP20 ainsi qu’un microrupteur DF 357010 pour le monitoring de fusion des fusibles NH.
FUSIBLES COMPATIBLES NH2 1000V
Les socles NH2 1000V sont compatibles avec les fusibles NH utilisés en protection photovoltaïque et stockage énergie DC.
Découvrir aussi : socle NH1 1000V
DONNÉES TECHNIQUES DU SUPPORT NH2
| Type de produit | Socle fusible NH2 1000VDC |
| Compatibilité fusibles | NH2 gPV |
| Applications | Photovoltaïque, batterie, stockage énergie |
| Courant nominal | 400A |
| Tension nominale | 1000V DC |
| Contacts | Cuivre plaqué argent |
| Corps isolant | Thermoplastique haute résistance thermique |
| Inflammabilité | UL94 V0 |
| Test au fil incandescent | 960°C selon IEC 60695 |
| Indice de protection | IP00 / IP20 selon version |
| Montage | Rail DIN ou fixation par vis |
| Raccordement | Cosses |
| Pouvoir de coupure | Compatible avec fusibles jusqu’à 120kA |
| Dissipation de puissance | 45W |
| Température de service | -20°C à +70°C |
| Température de stockage | -40°C à +80°C |
NORMES DES SOCLES NH2 1000V
Les socles NH2 1000V sont conformes aux principales normes applicables aux fusibles industriels et protections photovoltaïques DC.
| IEC/EN 60269-1 | Fusibles basse tension |
| IEC/EN 60269-2 | Fusibles industriels |
| UL4248-1 | Protection fusible basse tension |
| UL4248-19 | Applications photovoltaïques DC |

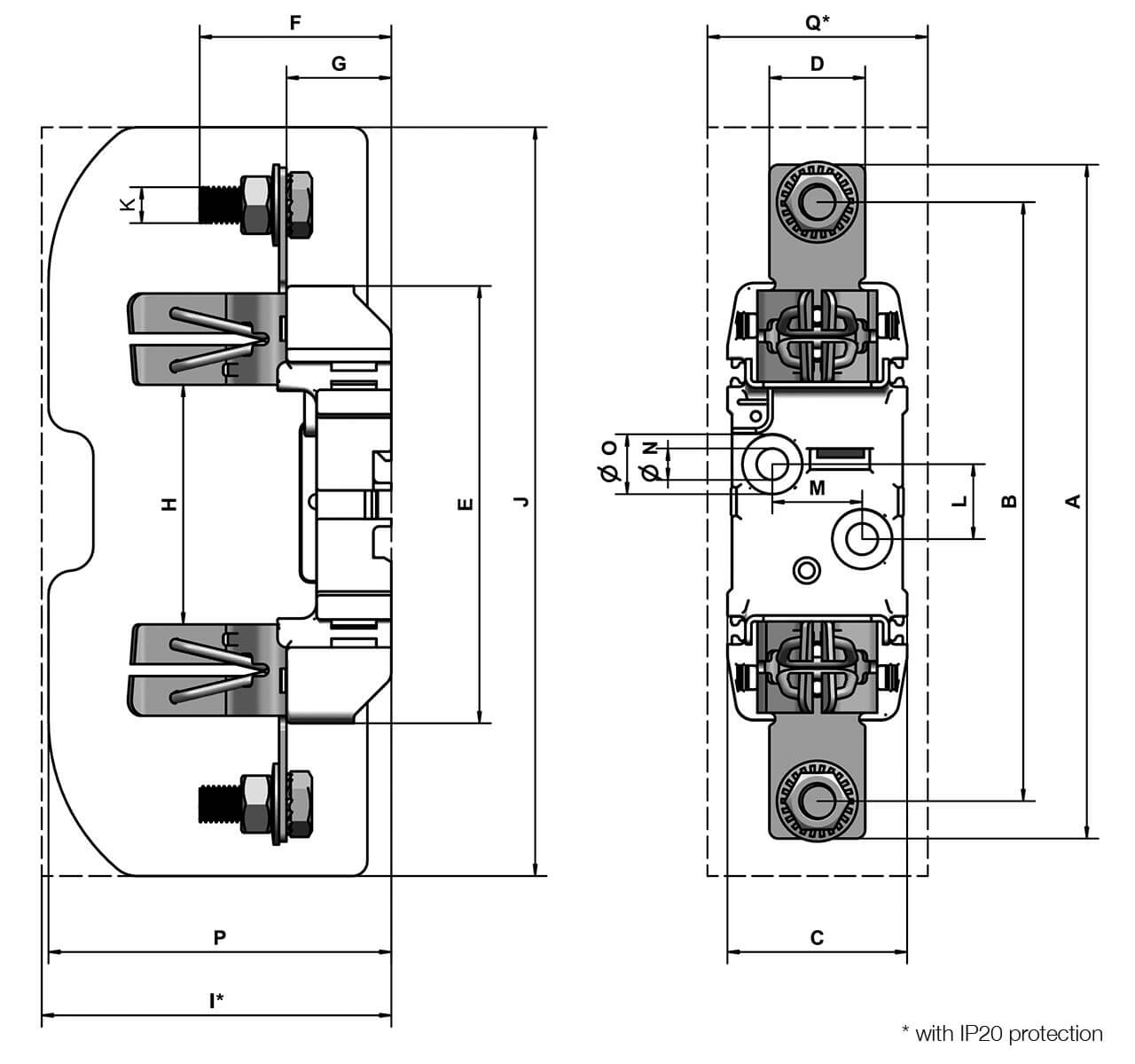

DIMENSIONS DU SOCLE FUSIBLE NH2 1000V
Les dimensions du support NH2 facilitent l’intégration dans les coffrets photovoltaïques, armoires DC et tableaux électriques industriels.
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 225 | 200 | 60 | 32 | 146 | 88 | 35 | 80 | 123 | 250 | M12 | 25 | 30 | 10,5 | 20 | 114,5 | 83 |
Poids : 509 g
ACCESSOIRES ET PROTECTION IP20
Les socles NH2 1000V peuvent recevoir différents accessoires permettant d’obtenir des ensembles IP20 adaptés aux installations photovoltaïques et aux armoires DC industrielles.
De plus, les cloisons, intercalaires, cache-bornes et couvercles améliorent la protection contre les contacts directs tout en facilitant la maintenance des ensembles NH.
Par ailleurs, le microrupteur DF 357010 permet le monitoring de fusion des fusibles NH dans les installations photovoltaïques et stockage énergie.
Enfin, pour les opérations de maintenance, il est recommandé d’utiliser une manette d’extraction fusible NH.
 |
 |
