FUSIBLES CÉRAMIQUE 5×20 LENT
Description :
Les fusibles 5×20 céramique temporisé T sont des cartouches HPC à haut pouvoir de coupure pour la protection des cartes et circuits électroniques contre les surcharges et les courts-circuits. Leur corps en céramique et leurs contacts en laiton nickelé assurent un pouvoir de coupure de 1 500A sous 250V AC, pour une gamme de calibres de 200mA à 16A.
La caractéristique de fusion temporisée T, également appelée lente, supporte les appels de courant temporaires sans provoquer de fusion intempestive. Conforme à la norme IEC/EN 60127, cette gamme cylindrique 5×20 mm convient notamment aux circuits électroniques présentant des courants d’enclenchement tout en offrant un pouvoir de coupure supérieur à celui des cartouches à corps en verre.
- Description
Description
Gamme des fusibles céramique 5×20 HPC temporisés T
La gamme de fusibles 5×20 céramique temporisé T couvre les calibres de 200mA à 16A sous 250V AC. De plus, ces cartouches HPC présentent un pouvoir de coupure de 1 500A et sont proposées en boîtes de 10 unités.
| CALIBRE (In) | RÉFÉRENCE |
|---|---|
| 200mA | 5520020 |
| 250mA | 5520025 |
| 315mA | 5520032 |
| 400mA | 5520040 |
| 500mA | 5520050 |
| 630mA | 5520063 |
| 800mA | 5520080 |
| 1A | 5520100 |
| 1,25A | 5520125 |
| 1,6A | 5520160 |
| 2A | 5520200 |
| 2,5A | 5520250 |
| 3,15A | 5520315 |
| 4A | 5520400 |
| 5A | 5520500 |
| 6,3A | 5520630 |
| 8A | 5520800 |
| 10A | 5521000 |
| 12A* | 5521200 |
| 12,5A* | 5521250 |
| 15A* | 5521500 |
| 16A* | 5521600 |
* Calibres 12A, 12,5A, 15A et 16A : fusibles surcalibrés selon la documentation fabricant Ed.04.
Applications et caractéristique temporisée T
Les fusibles céramique 5×20 HPC temporisés T protègent les équipements électroniques contre les surcharges et les courts-circuits. Grâce à leur pouvoir de coupure de 1 500A, ils couvrent les applications nécessitant une capacité de coupure supérieure à celle des cartouches 5×20 à corps en verre.
Par ailleurs, la caractéristique temporisée T, également appelée lente, supporte les appels de courant temporaires sans provoquer de fusion intempestive. Pour une réponse plus rapide, la gamme comprend également les fusibles céramique 5×20 HPC rapides F. Une version très rapide FF complète la famille.
Données techniques
| Format | 5×20 mm |
| Tension assignée | 250V AC |
| Courant assigné | 200mA à 16A |
| Caractéristique de fusion | T – temporisée (lente) |
| Pouvoir de coupure | 1 500A |
| Température de fonctionnement | −55°C à +125°C |
| Température de stockage | −55°C à +85°C |
Choisir un fusible céramique 5×20 HPC temporisé T
Le choix du calibre dépend du courant permanent du circuit, de l’amplitude des appels de courant et de leur durée. Ainsi, la caractéristique T temporisée supporte une surintensité transitoire normale au démarrage sans provoquer une fusion prématurée.
De plus, le pouvoir de coupure constitue un critère essentiel. Avec 1 500A sous 250V AC, cette gamme HPC couvre des courants de court-circuit supérieurs à ceux admissibles par les fusibles verre 5×20 à faible pouvoir de coupure. Toutefois, le courant de court-circuit présumé doit rester compatible avec le pouvoir de coupure de la cartouche sélectionnée.

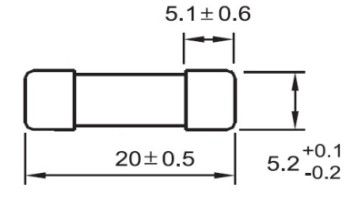

Construction et dimensions
Les cartouches présentent un format cylindrique 5×20 mm et un corps en céramique. Avant intégration, il faut vérifier la compatibilité mécanique, électrique et thermique du porte-fusible 5×20 avec la référence sélectionnée.
Pour un montage sur rail DIN, le porte-fusible RSP4 reçoit les cartouches au format 5×20. Son courant assigné de 6,3A doit cependant être respecté.
Temps de fusion
Les temps de fusion de la caractéristique T temporisée dépendent du calibre et du multiple du courant assigné. Ainsi, la documentation technique distingue quatre plages : 200–800mA, 1A–3,15A, 4A–10A et supérieure à 10A.
| COURANT | LIMITE | 200–800mA | 1A–3,15A | 4A–10A | >10A |
|---|---|---|---|---|---|
| 2,1 × In | Max. | 30 min | 30 min | 30 min | 30 min |
| 2,75 × In | Min. | 250 ms | 750 ms | 750 ms | 1 s |
| Max. | 80 s | 80 s | 80 s | 80 s | |
| 4 × In | Min. | 50 ms | 95 ms | 150 ms | 150 ms |
| Max. | 5 s | 5 s | 5 s | 8 s | |
| 10 × In | Min. | 5 ms | 10 ms | 10 ms | 20 ms |
| Max. | 150 ms | 150 ms | 150 ms | 150 ms |

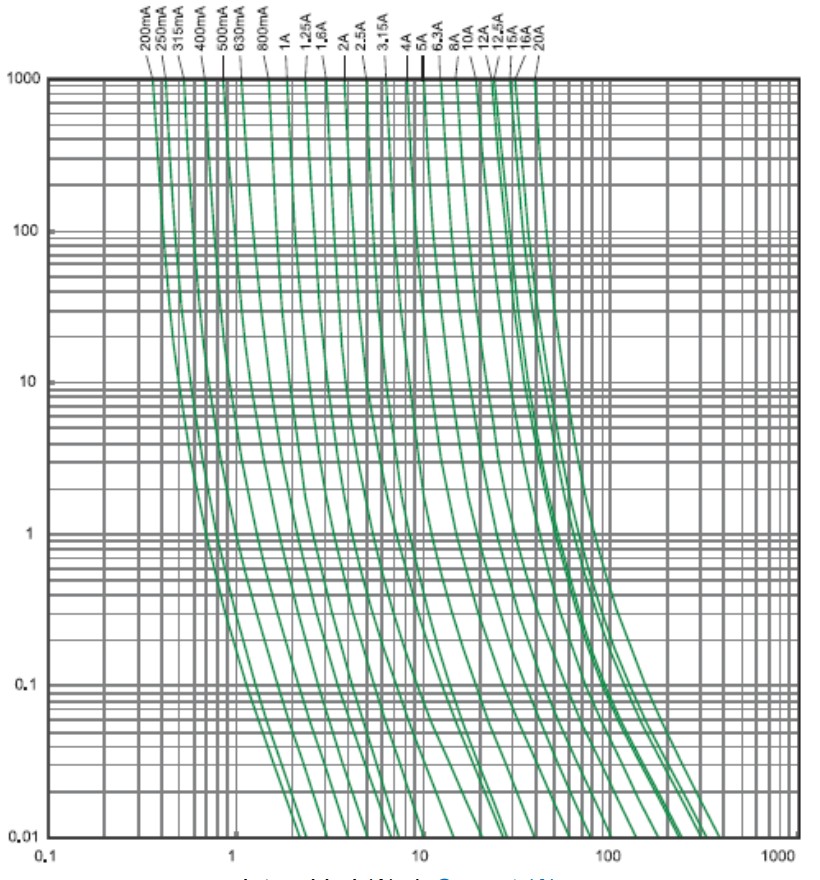

Courbes temps-courant des fusibles HPC temporisés T
Les courbes temps-courant représentent le comportement des fusibles céramique 5×20 HPC temporisés T en fonction du courant appliqué. Elles permettent notamment d’analyser la temporisation selon le calibre. Ainsi, elles facilitent la vérification de l’adéquation avec les appels de courant du circuit.
Versions associées, normes et conformité
La famille comprend également les fusibles céramique 5×20 HPC rapides F et les fusibles céramique 5×20 HPC très rapides FF. Les trois caractéristiques sont regroupées dans la catégorie fusibles céramique 5×20 HPC.
La gamme répond aux normes IEC/EN 60127-1 et IEC/EN 60127-2. Par ailleurs, la documentation fabricant mentionne UL 248-1, UL 248-14 et la conformité RoHS. Enfin, cette famille appartient aux protections électroniques DF Electric.
FAQ technique
Que signifie T sur un fusible 5×20 ?
La caractéristique T correspond à une fusion temporisée, également appelée lente. Ainsi, le fusible supporte certains appels de courant transitoires sans fondre immédiatement.
Quelle différence entre un fusible rapide F et temporisé T ?
Un fusible F présente une caractéristique de fusion rapide. En revanche, un fusible T tolère davantage les surintensités transitoires. Le choix dépend notamment du courant d’enclenchement de l’équipement à protéger.
Que signifie HPC pour ces fusibles 5×20 ?
HPC signifie haut pouvoir de coupure. Cette gamme céramique 5×20 présente un pouvoir de coupure de 1 500A sous 250V AC.
Quels calibres sont disponibles en 5×20 céramique HPC temporisé T ?
La gamme couvre les calibres de 200mA à 16A. Les calibres 12A, 12,5A, 15A et 16A sont indiqués comme fusibles surcalibrés dans la documentation fabricant.
