FUSIBLES CÉRAMIQUE 5×20 TRÈS RAPIDE
Description :
• Cartouches fusibles HPC pour carte électronique
• Corps en céramique au lieu du verre standard
• Courbe de fusion ultrarapide type FF
• Protection : Courts-circuits et surcharges
• Applications : Cartes électroniques
• Dédiée pour applications exigeantes en 250VAC
• Fusibles cylindriques de taille 5×20
• Pouvoir de coupure : 1500 A
• Conformes à la norme IEC/EN60127
• Calibres allant de 0,5A à 16A
• Avantage : Fusibles à haut pouvoir de coupure
- Description
Description
Gamme des fusibles céramique 5×20 HPC très rapides FF
La gamme de fusibles 5×20 céramique très rapide FF couvre les calibres de 500mA à 16A sous 250V AC. De plus, ces cartouches HPC présentent un pouvoir de coupure de 1 500A.
| CALIBRE (In) | RÉFÉRENCE |
|---|---|
| 500mA | 5530050 |
| 630mA | 5530063 |
| 800mA | 5530080 |
| 1A | 5530100 |
| 1,25A | 5530125 |
| 1,6A | 5530160 |
| 2A | 5530200 |
| 2,5A | 5530250 |
| 3,15A | 5530315 |
| 4A | 5530400 |
| 5A | 5530500 |
| 6,3A | 5530630 |
| 8A | 5530800 |
| 10A | 5531000 |
| 12A* | 5531200 |
| 12,5A* | 5531250 |
| 16A* | 5531600 |
* Calibres 12A, 12,5A et 16A : fusibles surcalibrés selon la documentation fabricant Ed.04.
Applications et caractéristique très rapide FF
Les fusibles céramique 5×20 HPC très rapides FF protègent les cartes et circuits électroniques contre les surcharges et les courts-circuits. Grâce à leur pouvoir de coupure de 1 500A, ils couvrent les applications nécessitant une capacité de coupure supérieure à celle des cartouches 5×20 à corps en verre.
Par ailleurs, la caractéristique très rapide FF limite rapidement l’énergie transmise au circuit lors d’une surintensité. Pour une réponse moins rapide, la famille comprend les fusibles céramique 5×20 HPC rapides F et les fusibles céramique 5×20 HPC temporisés T.
Données techniques
| Format | 5×20 mm |
| Tension assignée | 250V AC |
| Courant assigné | 500mA à 16A |
| Caractéristique de fusion | FF – très rapide |
| Pouvoir de coupure | 1 500A |
| Température de fonctionnement | −55°C à +125°C |
| Température de stockage | −55°C à +85°C |
Choisir un fusible céramique 5×20 HPC très rapide FF
Le choix du calibre dépend du courant permanent, des surintensités transitoires admissibles et des caractéristiques des composants à protéger. Ainsi, la courbe FF très rapide convient lorsque l’application exige une interruption particulièrement rapide du courant de défaut.
De plus, le pouvoir de coupure constitue un critère essentiel. Avec 1 500A sous 250V AC, cette gamme HPC couvre des courants de court-circuit supérieurs à ceux admissibles par les fusibles verre 5×20 à faible pouvoir de coupure. Toutefois, il faut vérifier le courant de court-circuit présumé et la coordination avec le circuit protégé.
Construction et dimensions
Les cartouches présentent un format cylindrique 5×20 mm et un corps en céramique. Avant intégration, il faut vérifier la compatibilité mécanique, électrique et thermique du porte-fusible 5×20 avec la référence sélectionnée.
Pour un montage sur rail DIN, le porte-fusible RSP4 reçoit les cartouches au format 5×20. Son courant assigné de 6,3A doit cependant être respecté.
Temps de fusion
La caractéristique FF très rapide présente des temps de fusion différenciés pour les calibres jusqu’à 10A et ceux supérieurs à 10A. Ainsi, ces valeurs permettent de vérifier le comportement du fusible selon le multiple du courant assigné.
| COURANT | LIMITE | ≤ 10A | >10A |
|---|---|---|---|
| 1 × In | Min. | 1 h | 1 h |
| 1,5 × In | Max. | 30 min | 30 min |
| 2,75 × In | Min. | 2 ms | 2 ms |
| Max. | 100 ms | 200 ms | |
| 4 × In | Min. | 1 ms | 1 ms |
| Max. | 50 ms | 100 ms | |
| 10 × In | Max. | 5 ms | 10 ms |

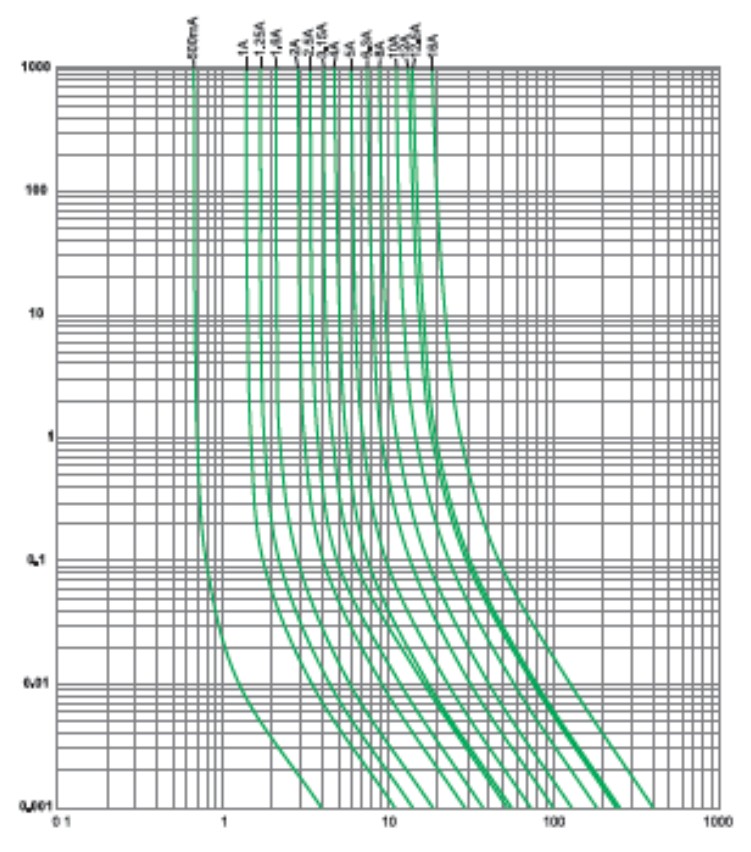

Courbes temps-courant des fusibles HPC très rapides FF
Les courbes temps-courant représentent le comportement des fusibles céramique 5×20 HPC très rapides FF en fonction du courant appliqué. Elles permettent de comparer les temps de fusion des différents calibres. Ainsi, elles facilitent la vérification de leur adéquation avec le circuit à protéger.
Versions associées, normes et conformité
La famille comprend également les fusibles céramique 5×20 HPC rapides F et les fusibles céramique 5×20 HPC temporisés T. Les trois caractéristiques sont regroupées dans la catégorie fusibles céramique 5×20 HPC.
La gamme répond aux normes IEC/EN 60127-1 et IEC/EN 60127-2. Par ailleurs, la documentation fabricant mentionne UL 248-1, UL 248-14 et la conformité RoHS. Enfin, cette famille appartient aux protections électroniques DF Electric.
FAQ technique
Que signifie FF sur un fusible 5×20 ?
La caractéristique FF correspond à une fusion très rapide. Ainsi, elle assure des temps de fusion particulièrement courts lorsque le courant dépasse les conditions admissibles du circuit.
Quelle différence entre un fusible rapide F et très rapide FF ?
La caractéristique FF intervient plus rapidement que la caractéristique F pour limiter l’énergie transmise au circuit lors d’une surintensité. Le choix dépend donc des contraintes du circuit et de la sensibilité des composants à protéger.
Que signifie HPC pour ces fusibles 5×20 ?
HPC signifie haut pouvoir de coupure. Cette gamme céramique 5×20 présente ainsi un pouvoir de coupure de 1 500A sous 250V AC.
Quels calibres sont disponibles en 5×20 céramique HPC très rapide FF ?
La gamme couvre les calibres de 500mA à 16A. Les calibres 12A, 12,5A et 16A sont indiqués comme fusibles surcalibrés dans le tableau de gamme fabricant.
