FUSIBLES CÉRAMIQUE 5×20 RAPIDE
Description :
Les fusibles 5×20 céramique rapide F sont des cartouches HPC à haut pouvoir de coupure pour la protection des cartes et circuits électroniques contre les surcharges et les courts-circuits. Leur corps en céramique et leurs contacts métalliques assurent un pouvoir de coupure de 1 500A sous 250V AC, pour une gamme de calibres de 250mA à 16A.
La caractéristique de fusion rapide F convient aux circuits nécessitant une interruption rapide en cas de surintensité. Conformes à la norme IEC/EN 60127, ces fusibles cylindriques 5×20 mm constituent une solution HPC pour les applications électroniques exigeant un pouvoir de coupure supérieur à celui des cartouches à corps en verre.
- Description
Description
Gamme des fusibles céramique 5×20 HPC rapides F
La gamme de fusibles 5×20 céramique rapide F couvre les calibres de 250mA à 16A sous 250V AC. Ces cartouches HPC présentent un pouvoir de coupure de 1 500A et sont proposées en boîtes de 10 unités.
| CALIBRE (In) | RÉFÉRENCE |
|---|---|
| 250mA | 5510025 |
| 315mA | 5510032 |
| 400mA | 5510040 |
| 500mA | 5510050 |
| 630mA | 5510063 |
| 800mA | 5510080 |
| 1A | 5510100 |
| 1,25A | 5510125 |
| 1,6A | 5510160 |
| 2A | 5510200 |
| 2,5A | 5510250 |
| 3,15A | 5510315 |
| 4A | 5510400 |
| 5A | 5510500 |
| 6,3A | 5510630 |
| 8A | 5510800 |
| 10A | 5511000 |
| 12A* | 5511200 |
| 12,5A* | 5511250 |
| 15A* | 5511500 |
| 16A* | 5511600 |
* Fusibles surcalibrés selon la documentation technique fabricant Ed.04.
Applications et caractéristique rapide F
Les fusibles céramique 5×20 HPC rapides F protègent les équipements électroniques contre les surcharges et les courts-circuits. Leur pouvoir de coupure de 1 500A répond aux applications nécessitant une capacité de coupure supérieure à celle des cartouches 5×20 à corps en verre.
La caractéristique rapide F assure une fusion rapide en présence d’une surintensité. En revanche, les circuits présentant des appels de courant peuvent nécessiter un fusible céramique 5×20 HPC temporisé T. Une caractéristique très rapide FF complète également cette famille.
Données techniques
| Format | 5×20 mm |
| Tension assignée | 250V AC |
| Courant assigné | 250mA à 16A |
| Caractéristique de fusion | F – rapide |
| Pouvoir de coupure | 1 500A |
| Température de fonctionnement | −55°C à +125°C |
| Température de stockage | −55°C à +85°C |
| Construction | Corps en céramique, contacts en laiton nickelé |
Choisir un fusible céramique 5×20 HPC rapide F
Le choix du calibre dépend du courant permanent du circuit, des éventuels appels de courant et des conditions de fonctionnement. La caractéristique F convient aux circuits qui nécessitent une coupure rapide lorsque le courant dépasse les conditions admissibles.
Le pouvoir de coupure constitue également un critère essentiel. Avec 1 500A sous 250V AC, cette gamme couvre des niveaux supérieurs aux fusibles verre 5×20 à faible pouvoir de coupure. Toutefois, le courant de court-circuit présumé doit rester compatible avec la cartouche sélectionnée.
Construction et dimensions
Les cartouches cylindriques présentent un format 5×20 mm, un corps en céramique et des contacts en laiton nickelé. Avant intégration, vérifier la compatibilité mécanique, électrique et thermique du porte-fusible 5×20 avec la référence sélectionnée.
Pour un montage sur rail DIN, le RSP4 reçoit les cartouches 5×20. Son courant assigné de 6,3A doit cependant être respecté.
Temps de fusion
Les temps de fusion dépendent du calibre et du multiple du courant assigné. La documentation Ed.04 distingue quatre plages : 250mA à 4A, 5A à 6,3A, 8A à 10A et supérieure à 10A.
| COURANT | LIMITE | 250mA–4A | 5A–6,3A | 8A–10A | >10A |
|---|---|---|---|---|---|
| 2,1 × In | Max. | 30 min | 30 min | 30 min | 30 min |
| 2,75 × In | Min. | 10 ms | 10 ms | 40 ms | 40 ms |
| Max. | 2 s | 3 s | 20 s | 20 s | |
| 4 × In | Min. | 3 ms | 3 ms | 10 ms | 10 ms |
| Max. | 300 ms | 300 ms | 1 s | 1 s | |
| 10 × In | Max. | 20 ms | 20 ms | 30 ms | 40 ms |

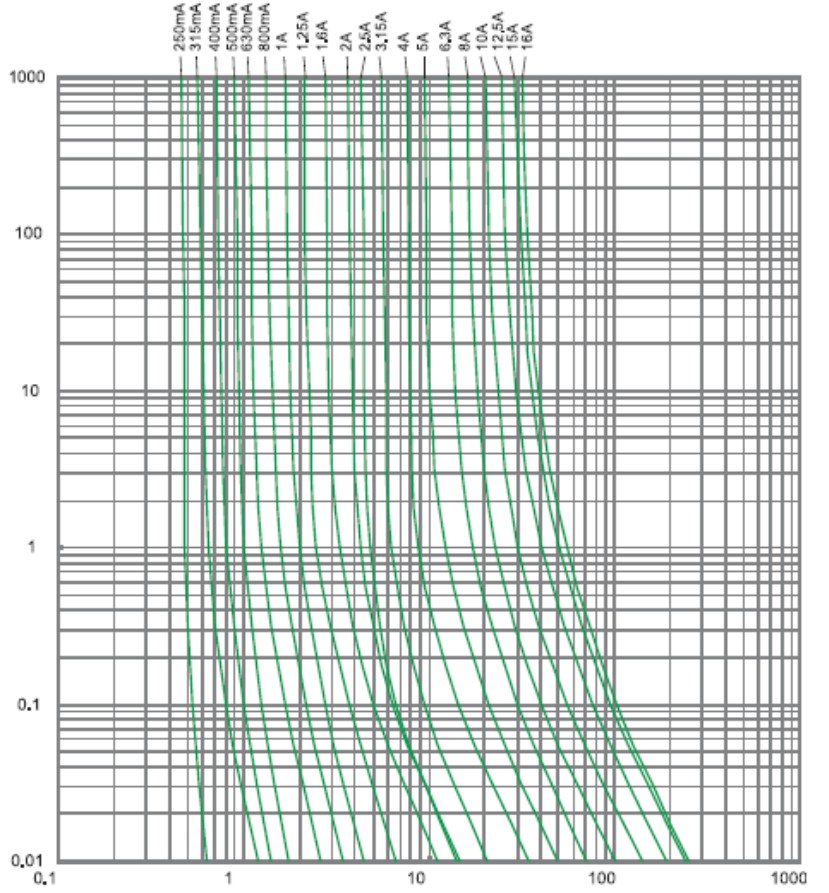

Courbes temps-courant des fusibles HPC rapides F
Les courbes temps-courant permettent d’analyser le comportement des fusibles céramique 5×20 HPC rapides F en fonction du courant appliqué. Elles complètent les temps de fusion et permettent de sélectionner la caractéristique correspondant au calibre retenu.
Versions associées, normes et conformité
La famille comprend également les fusibles céramique 5×20 HPC temporisés T et les fusibles céramique 5×20 HPC très rapides FF. Les trois caractéristiques sont regroupées dans la catégorie fusibles céramique 5×20 HPC.
La gamme répond aux normes IEC/EN 60127-1 et IEC/EN 60127-2. La documentation fabricant mentionne également UL 248-1, UL 248-14 et la conformité RoHS. Enfin, l’ensemble de cette famille appartient aux protections électroniques DF Electric.
FAQ technique
Que signifie HPC pour un fusible 5×20 ?
HPC signifie haut pouvoir de coupure. Les fusibles céramique 5×20 de cette gamme présentent un pouvoir de coupure de 1 500A sous 250V AC.
Quelle différence entre un fusible 5×20 céramique HPC et un fusible verre ?
La différence principale concerne ici le pouvoir de coupure. La gamme céramique HPC atteint 1 500A, tandis que les versions verre présentent un pouvoir de coupure inférieur. La sélection doit également tenir compte du calibre et de la caractéristique de fusion.
Que signifie la caractéristique rapide F ?
La caractéristique F correspond à une fusion rapide. Elle convient aux circuits qui nécessitent une interruption rapide lorsque la surintensité dépasse les conditions admissibles.
Quels calibres sont disponibles en 5×20 céramique HPC rapide F ?
La gamme DF Electric couvre les calibres de 250mA à 16A sous 250V AC.
