GAMME DES SOCLES FUSIBLES NH3

Le socle fusible NH3 se décline en versions unipolaires et tripolaires adaptées aux tableaux électriques industriels haute puissance. Ces supports NH3 permettent l’intégration de fusibles NH3 jusqu’à 630A pour les applications de distribution électrique AC et DC.

UTILISATION DU SOCLE FUSIBLE NH3

Le socle fusible NH3 s’utilise dans les tableaux électriques industriels, les armoires basse tension et les équipements de distribution électrique haute intensité.

Tout d’abord, la fixation sur rail DIN ou par vis facilite l’intégration dans différentes configurations de tableaux électriques industriels. Ensuite, le raccordement par cosses garantit une connexion fiable pour les applications jusqu’à 630A en AC et DC.

Ces supports NH3 conviennent aux applications industrielles nécessitant une forte tenue électrique et mécanique dans les réseaux de distribution basse tension et les installations énergétiques industrielles.

AVANTAGES DES SOCLES FUSIBLES NH3

Les socles fusibles NH3 offrent une excellente tenue mécanique et thermique pour les applications industrielles haute puissance. De plus, leur conception robuste garantit une bonne continuité électrique dans les installations basse tension industrielles.

Ensuite, les différentes configurations disponibles permettent d’adapter facilement le support NH3 aux contraintes des armoires électriques industrielles et des tableaux de distribution forte intensité.

Par ailleurs, les accessoires IP20 améliorent la protection contre les contacts directs. Enfin, les versions compatibles microrupteur permettent le monitoring de fusion des fusibles NH.

FABRICATION DU SOCLE FUSIBLE NH3

Les socles NH3 DF Electric utilisent des contacts en cuivre plaqué argent afin d’assurer une excellente conductivité électrique et une bonne résistance thermique.

De plus, les composants isolants thermoplastiques haute résistance répondent aux contraintes des applications industrielles basse tension et aux environnements électriques exigeants.

Les cloisons séparatrices, intercalaires, cache-bornes et couvercles utilisent également des matériaux techniques adaptés aux installations électriques industrielles.

CHOISIR UN SOCLE FUSIBLE NH3

Le choix d’un socle fusible NH3 dépend principalement du nombre de pôles, du mode de fixation et du niveau de protection recherché dans l’installation électrique.

Les versions unipolaires et tripolaires permettent d’adapter facilement les supports NH3 aux tableaux électriques industriels et aux équipements de distribution basse tension haute intensité.

Par ailleurs, plusieurs accessoires IP20 peuvent être ajoutés afin d’améliorer la protection des ensembles NH contre les contacts directs.

FUSIBLES COMPATIBLES NH3

Les supports NH3 sont compatibles avec les fusibles NH3 utilisés en protection industrielle basse tension AC et DC. Ces socles NH3 permettent l’intégration de fusibles gG, aM, aR, gS et gBAT selon les contraintes de protection et les applications électriques.

• Fusibles NH3 gG 500V
• Fusibles NH3 gG 690V
• Fusibles NH3 aM
• Fusibles NH3 aR
• Fusibles NH3 gS 800VAC
• Fusibles NH3 gS
• Fusibles NH3 gBAT 550VDC

Découvrir aussi :
socles NH2 800V

DONNÉES TECHNIQUES DES SOCLES NH3

NORMES DU SOCLE FUSIBLE NH3

Les socles NH3 sont conformes aux principales normes applicables aux fusibles industriels basse tension et aux supports NH utilisés dans les installations électriques industrielles.

Consulter les normes IEC

CERTIFICATIONS DES SOCLES NH3

Les supports NH DF Electric sont fabriqués pour répondre aux exigences des installations électriques industrielles et des applications de distribution basse tension.

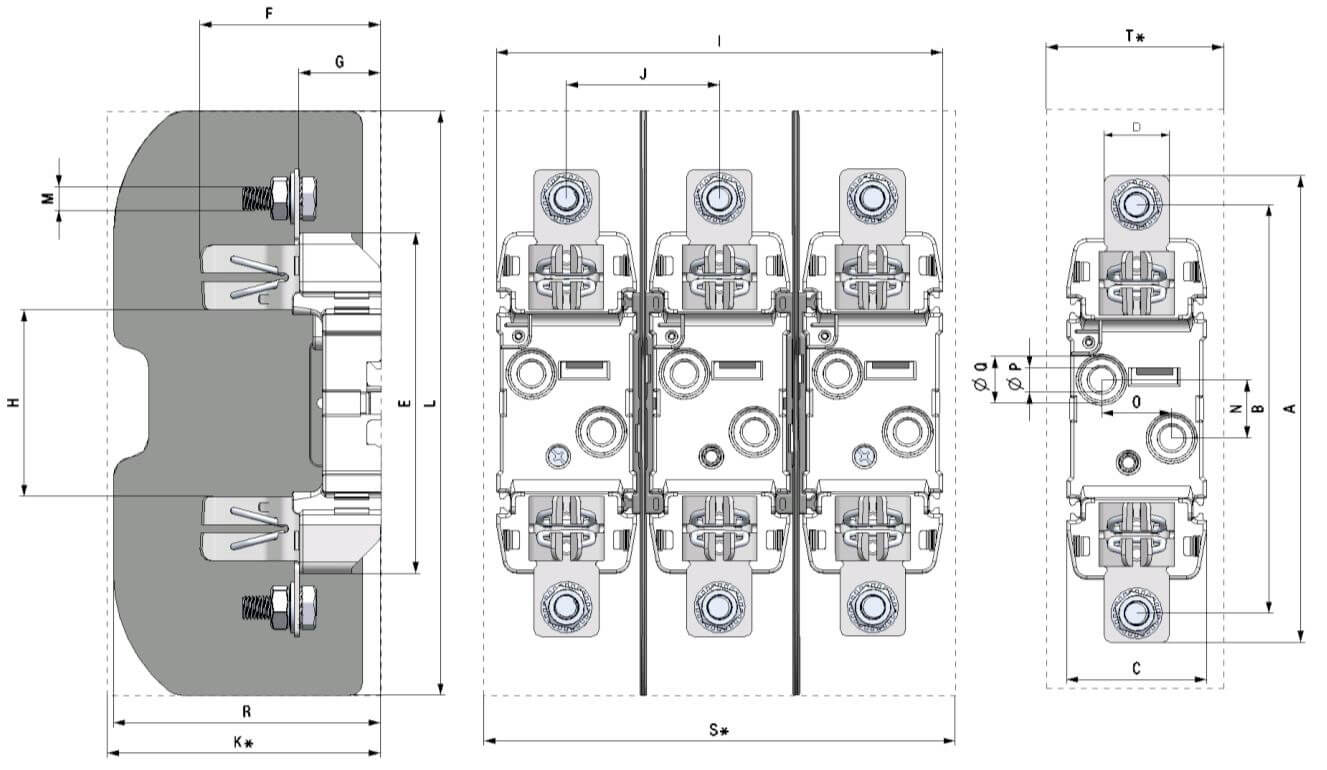

DIMENSIONS DES SOCLES FUSIBLES NH3

Les dimensions des socles NH3 facilitent l’intégration dans les tableaux électriques industriels et les armoires basse tension haute puissance.

Poids : 1P : 630 g · 3P : 2,04 kg

ACCESSOIRES POUR SOCLES NH3

Les accessoires disponibles permettent de transformer les socles NH2 IP00 en ensembles IP20 adaptés aux tableaux électriques industriels basse tension.

De plus, les cloisons séparatrices, intercalaires, cache-bornes et couvercles améliorent la protection contre les contacts directs dans les armoires électriques industrielles.

Par ailleurs, le microrupteur DF 357010 permet le monitoring de fusion des fusibles NH selon la configuration retenue.

Enfin, pour les opérations de maintenance et le remplacement des fusibles NH2, il est recommandé d’utiliser une manette d’extraction fusible NH.

Les socles NH3 peuvent recevoir un microrupteur pour fusibles à percuteur ainsi que différents accessoires de protection IP20.
