FUSIBLES gG NH3 500V
Description :

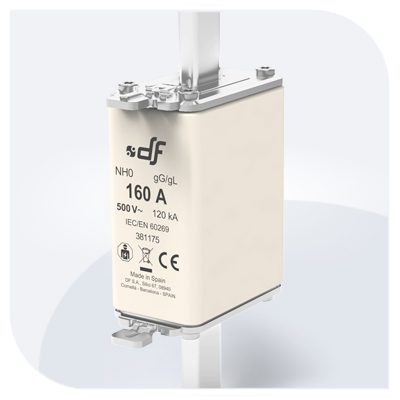

Le fusible NH3 gG 500V DF Electric assure la protection générale des installations basse tension contre les surcharges et les courts-circuits. Conforme à la norme IEC/EN 60269, il est disponible dans des calibres de 250A à 800A et offre un pouvoir de coupure de 120kA pour les tableaux électriques, armoires industrielles et départs de forte puissance.
Cette gamme de fusibles HPC NH taille 3 est équipée d’un voyant de fusion en partie supérieure pour faciliter les opérations de maintenance. Des versions à percuteur sont également disponibles selon les références. Les fusibles NH3 gG existent également en versions 690V et 800V pour répondre aux différentes architectures de distribution basse tension.
- Description
Description
GAMME FUSIBLES NH3 gG 500V
La gamme de fusibles NH3 gG 500V couvre les calibres de 250A à 800A pour la protection générale des circuits basse tension contre les surcharges et les courts-circuits. Ces fusibles HPC à couteaux sont conformes à la norme IEC/EN 60269 et conviennent aux tableaux généraux basse tension, départs de forte puissance, armoires industrielles et équipements OEM jusqu’à 500VAC.
| TAILLE | Un (V AC) | In (A) | RÉFÉRENCE |
|---|---|---|---|
| NHC3 | 500V | 250 | 381435 |
| 315 | 381445 | ||
| 355 | 381450 | ||
| 400 | 381455 | ||
| NH3 | 500V | 425 | 381460 |
| 500 | 381465 | ||
| 630 | 381470 | ||
| 800 * | 381475 | ||
| NH3 Percuteur |
500V | 315 | 395445 |
| 355 | 395450 | ||
| 400 | 395455 | ||
| 425 | 395460 | ||
| 500 | 395465 | ||
| 630 | 395470 |
* Calibre 800A disponible en version standard selon référence.
CARACTÉRISTIQUES TECHNIQUES
Le fusible NH3 gG 500V dispose d’un pouvoir de coupure de 120kA en courant alternatif. Sa courbe de fusion gG assure une protection intégrale des câbles et circuits basse tension contre les surcharges prolongées et les courts-circuits.
| Tension nominale | 500V AC +10% |
| Courant nominal | 250A…800A |
| Pouvoir de coupure AC | 120kA |
| Catégorie d’utilisation | gG |
| Fréquence nominale | 42Hz…62Hz |
| Température de stockage | -40°C … 90°C |
| Température d’utilisation * | -40°C … 80°C |
* Pour des températures ambiantes > 25ºC, il est nécessaire d’appliquer un déclassement en courant maximum.
APPLICATIONS DU FUSIBLE NH3 gG 500V
Le fusible NH3 gG 500V est adapté aux installations basse tension nécessitant une protection de puissance jusqu’à 800A. Il est utilisé dans les tableaux généraux basse tension, départs principaux, armoires de distribution, équipements industriels et architectures OEM à courant élevé.
- Tableaux généraux basse tension
- Départs principaux de distribution
- Armoires industrielles forte puissance
- Protection de câbles de forte section
- Équipements OEM à courant élevé
- Circuits DC limités selon calibre
UTILISATION EN COURANT CONTINU
Le fusible NH3 gG 500V peut être utilisé sur certains circuits en courant continu avec un pouvoir de coupure de 25kA. Les références de 250A à 630A sont utilisables jusqu’à 250VDC, tandis que le calibre 800A est limité à 80VDC.
| TAILLE | CALIBRES | TENSION DC | POUVOIR DE COUPURE DC |
|---|---|---|---|
| NH3 | 250A…630A | 250VDC | 25kA |
| NH3 | 800A | 80VDC | 25kA |
SUPPORTS ET SECTIONNEURS COMPATIBLES
Le fusible NH3 gG 500V s’installe dans des socles fusibles NH3 ou des sectionneurs porte-fusibles NH3 adaptés au courant nominal, à la dissipation thermique et aux contraintes de raccordement de l’installation.
Pour un montage fixe, le socle fusible NH3 800V permet l’intégration des fusibles NH taille 3 dans les tableaux basse tension. Pour les départs triphasés nécessitant une coupure sous charge, le sectionneur NH3 690V assure la protection et l’isolement des circuits AC industriels.
NORMES ET CONFORMITÉS
| IEC/EN 60269-1 Fusibles basse tension – Règles générales |
IEC/EN 60269-2 Fusibles destinés aux utilisateurs qualifiés |
 RoHS |
Documentation officielle :
IEC 60269-1 |
IEC 60269-2
DIMENSIONS DU FUSIBLE NH3 gG
| A | B | C | D | E | F | G | H | I | J | K | L | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NHC3 | 68 | 62 | 71,5 | 150 | 15 | 10 | 9,5 | 6 | 53 | 60 | 60 | 84 |
| NH3 | 68 | 62 | 73 | 150 | 32 | 10 | 9,5 | 6 | 70 | 60 | 75 | 87 |
Poids : 630 g NHC3 | 1,02 kg NH3
COURBES TEMPS-COURANT ET LIMITATION
Les courbes temps-courant et les caractéristiques de coupure du fusible NH3 gG 500V permettent de vérifier la tenue thermique des conducteurs, la sélectivité avec les protections amont et la limitation du courant de défaut sur les départs de forte puissance.
| t-I CARACTÉRISTIQUES | CARACTÉRISTIQUES DE COUPURE |
 |
|
DISSIPATION ET VALEURS I²t
La dissipation de puissance et les valeurs I²t du fusible NH3 gG 500V sont utilisées pour vérifier l’échauffement des socles NH3, sectionneurs NH3, jeux de barres et enveloppes électriques. Ces données sont essentielles pour le dimensionnement thermique des départs de forte puissance.
| COURANT NOMINAL (A) |
RÉFÉRENCE | PUISSANCE DISSIPÉE (W) |
PREARCING I2t ≈ 4 ms (A2s) |
TOTAL I2t 230V (A2s) |
TOTAL I2t 400V (A2s) |
TOTAL I2t 500V (A2s) |
|---|---|---|---|---|---|---|
| 250 | 381435 | 21,0 | 169000 | 274700 | 393447 | 486000 |
| 315 | 381445 | 25,6 | 236700 | 435300 | 682917 | 890000 |
| 355 | 381450 | 30,6 | 290960 | 535100 | 839445 | 1094000 |
| 400 | 381455 | 32,6 | 444000 | 816600 | 1281297 | 1670000 |
| 425 | 381460 | 33,5 | 589800 | 998400 | 1473145 | 1851960 |
| 500 | 381465 | 36,4 | 900000 | 1523400 | 2247948 | 2826000 |
| 630 | 381470 | 45,5 | 1600000 | 2707400 | 3993806 | 5020000 |
| 800 | 381475 | 66,5 | 2500000 | 4231800 | 6244300 | 7850000 |
FAQ
Quand utiliser un fusible NH3 gG 500V plutôt qu’un NH2 ?
Le fusible NH3 gG 500V est retenu lorsque le courant nominal dépasse les capacités usuelles de la taille NH2 ou lorsque l’installation nécessite des départs de puissance jusqu’à 800A.
Le calibre 800A est-il disponible en version à percuteur ?
Dans cette gamme, le calibre 800A est indiqué en version standard. Les versions à percuteur couvrent les calibres de 315A à 630A selon les références disponibles.
Pourquoi vérifier la dissipation sur un fusible NH3 gG 500V ?
La dissipation peut atteindre des valeurs élevées sur les gros calibres, notamment 630A et 800A. Elle doit être prise en compte pour le choix du socle, du sectionneur, de l’enveloppe et de la ventilation de l’armoire.
Le fusible NH3 gG 500V convient-il aux départs principaux ?
Oui, cette taille est adaptée aux départs principaux et aux départs de forte puissance en distribution basse tension, sous réserve de respecter le courant nominal, les conditions thermiques et le pouvoir de coupure requis.
Quelle limite DC appliquer au fusible NH3 gG 500V ?
Les calibres de 250A à 630A sont utilisables jusqu’à 250VDC avec un pouvoir de coupure de 25kA. Le calibre 800A est limité à 80VDC.
