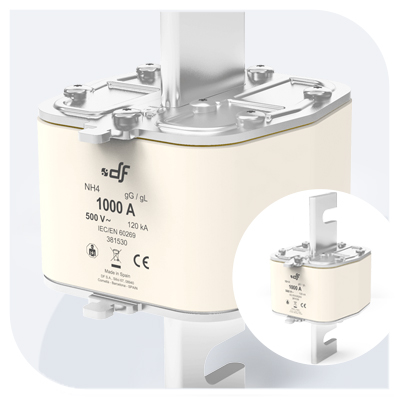

FUSIBLES gG NH00 500V
Description :
• Fusibles HPC à couteaux avec courbe de fusion gG
• Gamme de fusibles NH taille T00
• Utilisation : Applications industrielles
• Norme de référence : IEC/EN60269
• Protection intégrale contre courts-circuits et surcharges
• Munis d’un voyant de fusion en partie supérieure
• Pouvoir de coupure Icc de 120kA (500VAC)
• Utilisation possible pour applications courant continu jusqu’à 250V DC
• Calibres disponibles allant de 125 à 160A
• Existent également pour applications en 690V et 800V
- Description
Description
GAMME
| TAILLE | Un (V AC) | In (A) | RÉFÉRENCE |
|---|---|---|---|
| NH00 | 500V | 125 | 381070 |
| 160 | 381075 |
DONNÉES TECHNIQUES
| Tension nominale | 500V AC +5% |
| Courant nominal | 125A | 160A |
| Pouvoir de coupure | 120kA |
| Catégorie d’utilisation | gG |
| Fréquence nominale | 42Hz…62Hz |
| Température de stockage | -40°C … 90°C |
| Température d’utilisation * | -40°C … 80°C |
* Pour des températures ambiantes > 25ºC, il est nécessaire d’appliquer un déclassement en courant maximum.
NORMES
| IEC/EN 60269-1 | IEC/EN 60269-2 | RoHS Compliant |
DIMENSIONS
| A | B | C | D | E | F | G | H | I | J | K | L |
| 49 | 44 | 52 | 78,5 | 15 | 10 | 9,5 | 6 | 29 | 35 | 47 | 59 |
Poids : 180 grammes
CARACTÉRISTIQUES
| t-I CARACTÉRISTIQUES | CARACTÉRISTIQUES DE COUPURE |
 |
 |
DISSIPATION DE PUISSANCE
| COURANT NOMINAL (A) |
RÉFÉRENCE | PUISSANCE DISSIPÉE (W) |
PREARCING I2t ≈ 4 ms (A2s) |
TOTAL I2t 400V (A2s) |
TOTAL I2t 500V (A2s) |
TOTAL I2t 690V (A2s) |
| 125 | 381070 | 9,0 | 40500 | 70900 | 107301 | 136895 |
| 160 | 381075 | 10,3 | 78400 | 137000 | 207711 | 265000 |
