Inverser un transformateur 400/230 V ne permet pas d’obtenir une tension de sortie conforme de 400 V. Cette configuration apparaît parfois lors d’une modification d’installation. Elle ne convient pas aux transformateurs monophasés TR28, car ils délivrent leur tension nominale en charge. Leur secondaire présente une tension plus élevée à vide afin de compenser la chute de tension liée à l’impédance interne et à l’échauffement des enroulements.
En sens inverse, cette compensation agit contre l’objectif recherché. Un TR28 400/230 V alimenté sous 230 V délivre environ 383 V à vide, puis environ 365 V en charge, au lieu des 400 V attendus. Cette note technique explique pourquoi le constructeur ne recommande pas d’inverser un transformateur 400/230 V.
POURQUOI UN TRANSFORMATEUR NE FOURNIT-IL PAS 400 V EN SENS INVERSE ?
Inverser un transformateur 400/230 V pour obtenir une tension de sortie de 400 V ne permet pas d'obtenir une alimentation conforme. Les transformateurs monophasés TR28 sont dimensionnés pour délivrer leur tension nominale dans leur sens normal de fonctionnement. Leur secondaire présente volontairement une tension légèrement supérieure à vide afin de compenser la chute de tension provoquée par l'impédance interne et l'échauffement des enroulements.
Un transformateur monophasé fonctionne selon un rapport de transformation défini par le nombre de spires de ses enroulements. Cette caractéristique peut laisser penser qu'il suffit d'alimenter l'enroulement 230 V pour retrouver automatiquement une tension proche de 400 V sur l'enroulement primaire.
En pratique, les transformateurs TR28 DF Electric sont dimensionnés pour délivrer leur tension nominale en charge. Le secondaire présente volontairement une tension légèrement supérieure à vide afin de compenser la chute de tension provoquée par l'impédance interne des enroulements et leur échauffement lors du fonctionnement.
CONNEXIONS SECONDAIRES DU TR28
Les transformateurs TR28 disposent de deux enroulements secondaires identiques pouvant être raccordés en série, en parallèle ou avec une prise intermédiaire selon la tension recherchée. Ces schémas concernent exclusivement les possibilités de raccordement du secondaire et ne décrivent pas une utilisation du transformateur en sens inverse.

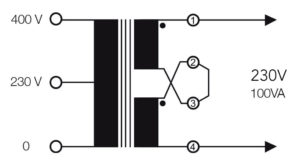

Schéma de raccordement en série des enroulements secondaires d'un transformateur monophasé TR28 400/230 V.
EXEMPLE D'UN TRANSFORMATEUR TR28 400/230 V
Le constructeur règle la tension secondaire afin d'obtenir environ 230 V en charge. À vide, la tension reste donc légèrement supérieure. Lorsque le transformateur fonctionne en sens inverse, cette compensation agit dans le sens opposé et la tension disponible devient inférieure à la valeur nominale recherchée.
Les valeurs ci-dessous correspondent à un transformateur TR28 400/230 V et illustrent le comportement observé à vide puis en charge.
UTILISATION
ÉTAT
TENSION MESURÉE
Transformateur utilisé conformément au constructeur
(400 V → 230 V)
À vide
≈ 240 V
En charge
≈ 230 V
Transformateur utilisé en sens inverse
(230 V → sortie côté 400 V)
À vide
≈ 383 V
En charge
≈ 365 V
POURQUOI LE CONSTRUCTEUR NE LE RECOMMANDE-T-IL PAS ?
Inverser un transformateur 400/230 V ne permet pas de conserver une tension nominale de 400 V. Les transformateurs TR28 sont optimisés pour fonctionner dans leur sens normal d'alimentation. Lorsque le transformateur est utilisé en sens inverse, la compensation de la chute de tension agit à l'opposé de l'effet recherché et la tension de sortie diminue lorsque le transformateur débite du courant.
DF Electric ne recommande donc pas cette configuration lorsqu'une tension de sortie nominale de 400 V est exigée.
BONNES PRATIQUES POUR CHOISIR UN TRANSFORMATEUR
BESOIN
RECOMMANDATION
Alimentation 400 V → 230 V
Choisir un transformateur TR28 400/230 V.
Sortie 400 V à partir d'une alimentation 230 V
Sélectionner un transformateur conçu pour cette tension d'entrée et cette tension de sortie.
Maintien d'une tension nominale en charge
Respecter le sens de fonctionnement prévu par le constructeur.
À RETENIR
Le rapport de transformation ne change pas lorsque le transformateur fonctionne en sens inverse. En revanche, la tension nominale reste garantie uniquement dans le sens prévu par le constructeur. Un TR28 400/230 V utilisé en sens inverse ne fournit pas 400 V en charge. Pour obtenir une sortie 400 V conforme, il convient de sélectionner un transformateur conçu pour cette application.
Les transformateurs monophasés TR28 DF Electric sont conformes à la norme IEC/EN 61558, qui définit notamment les exigences applicables aux transformateurs de commande, de séparation et de sécurité. Pour consulter cette norme, voir le site officiel de l'IEC – International Electrotechnical Commission.
Transformateurs monophasés avec secondaire 110/230 V utilisés comme exemple dans cette note technique.
FAQ TECHNIQUE
Peut-on utiliser un transformateur 400/230 V à l'envers ?
Cette configuration ne permet pas d'obtenir une tension nominale de 400 V sur un transformateur TR28. La compensation de la chute de tension agit en sens inverse et réduit la tension disponible en charge.
Pourquoi mesure-t-on environ 240 V à vide sur un secondaire 230 V ?
Le constructeur prévoit une légère surtension à vide afin de compenser la chute de tension provoquée par l'impédance interne des enroulements lorsque le transformateur fonctionne à sa charge nominale.
Les schémas de connexion permettent-ils d'utiliser le transformateur en sens inverse ?
Non. Ils décrivent uniquement les différentes possibilités de raccordement des enroulements secondaires afin d'obtenir les tensions prévues par le constructeur.
Le rapport de transformation change-t-il lorsque le transformateur fonctionne en sens inverse ?
Non. Le rapport de transformation des enroulements reste identique. En revanche, la régulation du transformateur et la compensation de la chute de tension ne permettent plus d'obtenir la tension nominale prévue lorsque le transformateur fonctionne en sens inverse.
