FUSIBLES aR NH1 690V
Le fusible aR NH1 690VAC est conçu pour la protection ultrarapide des semi-conducteurs de puissance contre les courts-circuits. Sa catégorie d’utilisation aR et ses faibles valeurs d’I²t permettent de protéger efficacement les IGBT, thyristors, diodes et convertisseurs de puissance. Cette gamme couvre les calibres de 40A à 400A avec un pouvoir de coupure jusqu’à 120kA à 690VAC.
Le format DIN NH1 est compatible avec les socles et interrupteurs-sectionneurs NH1. Les fusibles Rapidplus NH1 sont conformes aux normes IEC/EN 60269-1 et IEC/EN 60269-4 pour les applications industrielles sous 690VAC et 550VDC.
- Description
Description
Gamme fusibles aR NH1 690VAC
Les fusibles aR NH1 690VAC assurent la protection ultrarapide des semi-conducteurs de puissance dans les équipements industriels basse tension. Cette gamme couvre les calibres de 40A à 400A pour les variateurs, convertisseurs, redresseurs, modules IGBT, thyristors et électroniques de puissance.
| TAILLE | Un (V AC) | In (A) | RÉFÉRENCE |
|---|---|---|---|
| NH1 | 690V | 40 | 365225 |
| 50 | 365230 | ||
| 63 | 365235 | ||
| 80 | 365240 | ||
| 100 | 365245 | ||
| 125 | 365250 | ||
| 160 | 365255 | ||
| 200 | 365260 | ||
| 250 | 365270 | ||
| 315 | 365280 | ||
| 350 | 365282 | ||
| 400 | 365290 |
Applications des fusibles aR NH1
Les fusibles aR NH1 protègent les semi-conducteurs contre les courts-circuits dans les équipements d’électronique de puissance. De plus, leur faible énergie passante I²t limite les contraintes thermiques sur les composants sensibles.
Ils sont utilisés dans les variateurs de vitesse, convertisseurs de fréquence, redresseurs, onduleurs, systèmes UPS, alimentations industrielles et démarreurs électroniques. Par ailleurs, ils conviennent à la protection des modules IGBT, thyristors, diodes de puissance et relais statiques.
Données techniques des fusibles aR NH1 690VAC
| Tension nominale | 690V AC 550V DC (L/R=10ms) |
| Courant nominal | 40A…400A |
| Pouvoir de coupure Icc | 120kA @690V AC 30kA @550V DC |
| Catégorie d’utilisation | aR |
| Fréquence utilisation | 42…62Hz |
| Température de stockage | -40°C … 80°C |
| Température d’utilisation * | -25°C … 60°C |
* Pour des températures ambiantes > 25ºC, il est nécessaire d’appliquer un déclassement en courant maximum.
Protection ultrarapide des semi-conducteurs
La catégorie d’utilisation aR est dédiée à la protection contre les courts-circuits des semi-conducteurs. Elle ne remplace pas une protection générale gG, car son rôle principal est de couper très rapidement les défauts afin de protéger les composants de puissance.
Les faibles valeurs de préarc I²t et d’I²t total réduisent l’énergie transmise aux IGBT, thyristors, diodes et modules électroniques. Ainsi, le fusible aR NH1 690VAC convient aux applications où l’énergie admissible du composant doit rester strictement maîtrisée.
Normes et conformité
Les fusibles aR NH1 690VAC sont conformes aux normes applicables aux fusibles basse tension et à la protection des semi-conducteurs.
| IEC/EN 60269-1 | IEC/EN 60269-4 |
| RoHS Compliant |
Compatibilité socles NH1 et sectionneurs NH1
Les fusibles NH1 aR utilisent un format DIN NH à couteaux pleins compatible avec les supports NH1 adaptés. Ils peuvent être installés dans des socles fusibles NH1 ouverts ou dans des interrupteurs-sectionneurs NH1, sous réserve de respecter les limites thermiques de l’installation.
Voir également : Socle fusible NH1 800V et Sectionneur NH1 690V.
Dimensions des fusibles aR NH1
| A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 62 | 71,5 | 135 | 20 | 10 | 9,5 | 6 | 39 | 40 | 52 | 64 |
Poids : 380 g
Déclassement thermique et coefficient de charge
En raison de leur dissipation thermique élevée, les fusibles aR NH1 nécessitent l’application d’un coefficient de charge afin de déterminer le courant permanent admissible. Ce déclassement dépend du type de support utilisé : socle fusible NH ouvert ou interrupteur-sectionneur NH.
Le courant maximal admissible est calculé selon la relation Imax = In × CL, où CL représente le coefficient de charge applicable au support utilisé.
| COURANT NOMINAL (A) | SOCLES NH OUVERTS | INTERRUPTEURS-SECTIONNEURS NH |
|---|---|---|
| 40 | 1,00 | 0,95 |
| 50 | 0,90 | 0,85 |
| 63 | 0,90 | 0,85 |
| 80 | 0,90 | 0,85 |
| 100 | 0,90 | 0,85 |
| 125 | 0,75 | 0,70 |
| 160 | 0,75 | 0,70 |
| 200 | 0,75 | 0,70 |
| 250 | 0,75 | 0,70 |
| 315 | 0,75 | 0,65 |
| 350 | 0,70 | 0,65 |
| 400 | 0,70 | 0,60 |
Ces coefficients sont particulièrement importants lors de l’installation des fusibles aR NH1 dans les socles fusibles NH1 ou dans les interrupteurs-sectionneurs NH1. Ils permettent de garantir un fonctionnement thermique conforme aux recommandations du fabricant et d’optimiser la durée de vie des équipements protégés.
Caractéristiques de coupure
Les courbes temps-courant et de limitation permettent d’évaluer le comportement des fusibles aR NH1 690VAC lors d’un court-circuit. Elles facilitent la vérification de la coordination entre le fusible et les semi-conducteurs protégés tels que les IGBT, thyristors, diodes de puissance et convertisseurs.

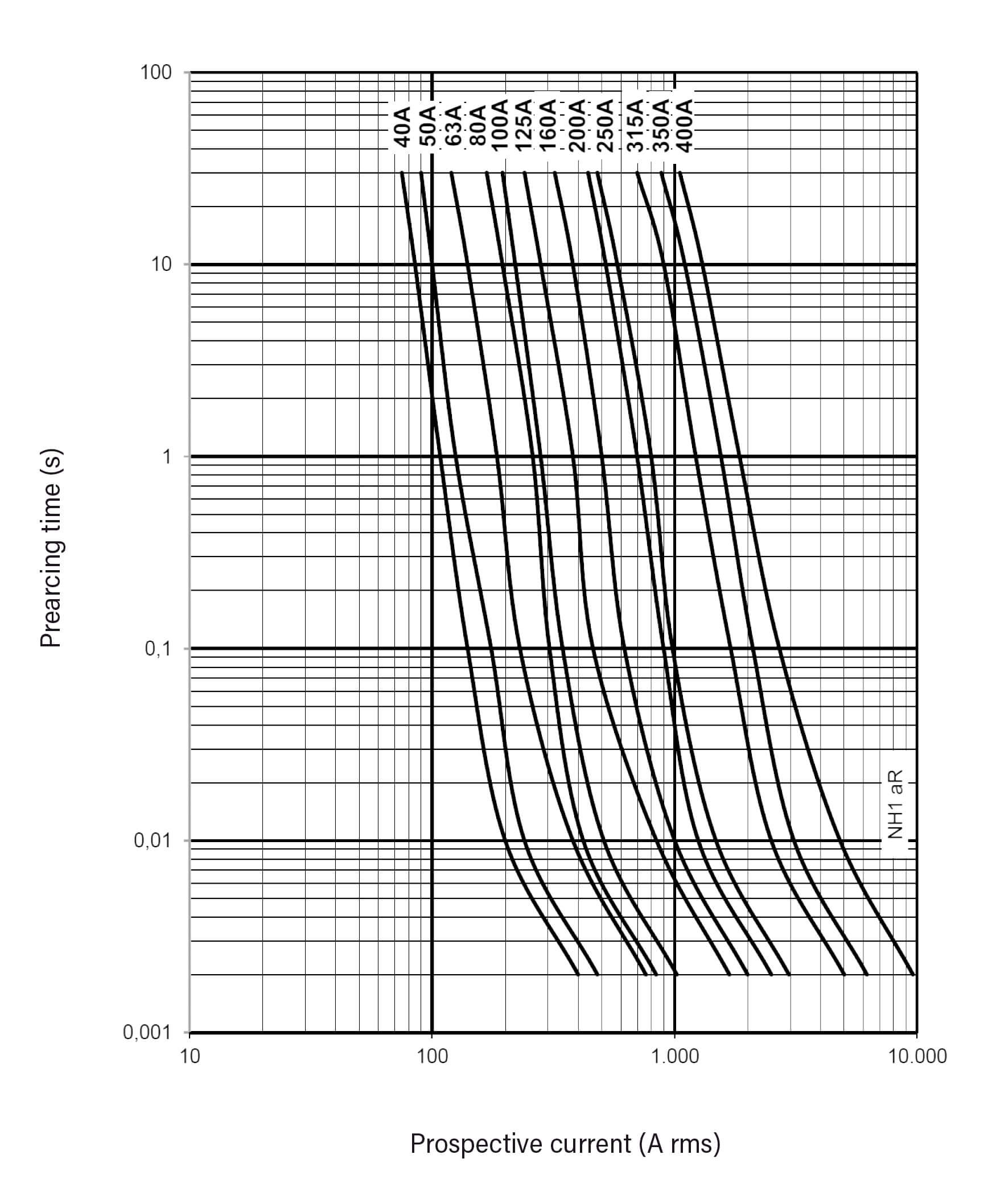

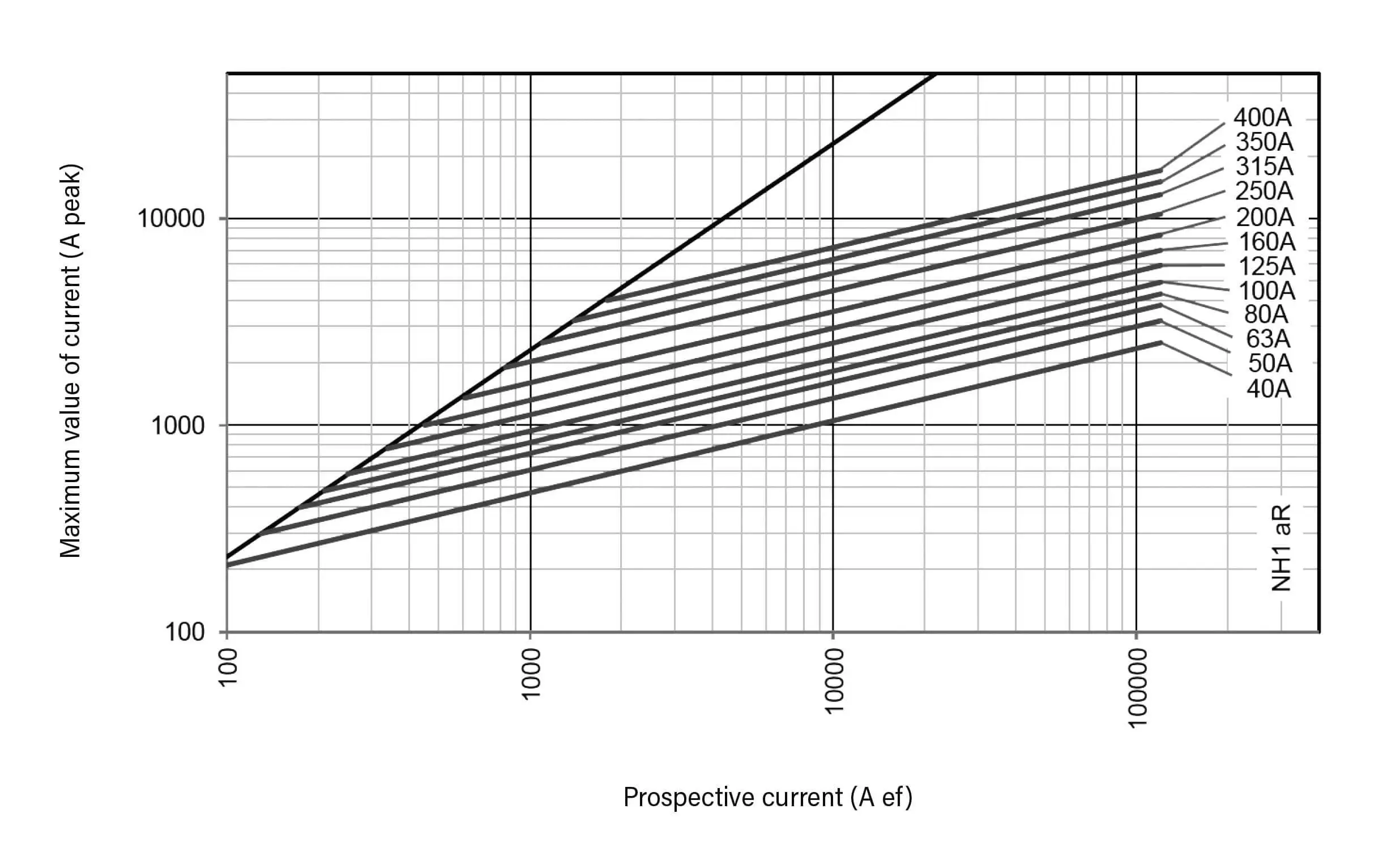

| COURBES TEMPS-COURANT | COURBES DE LIMITATION |
 |
 |
Dissipation de puissance et I²t des fusibles aR NH1
Les valeurs de puissance dissipée, de préarc I²t et d’I²t total permettent de vérifier l’adéquation du fusible aR NH1 avec le semi-conducteur protégé. Elles sont essentielles pour comparer l’énergie admissible du composant avec l’énergie transmise par le fusible lors d’un court-circuit.
| COURANT NOMINAL (A) | RÉFÉRENCE | PUISSANCE DISSIPÉE (W) | PUISSANCE DISSIPÉE 0,8·In (W) | PREARCING I2t (A2s) | I2t 690V (A2s) |
|---|---|---|---|---|---|
| 40 | 365225 | 14 | 8,1 | 55 | 320 |
| 50 | 365230 | 17 | 9,6 | 97 | 570 |
| 63 | 365235 | 19 | 11 | 220 | 1300 |
| 80 | 365240 | 23 | 13 | 370 | 2300 |
| 100 | 365245 | 32 | 18 | 570 | 3590 |
| 125 | 365250 | 44 | 24 | 980 | 6080 |
| 160 | 365255 | 45 | 25 | 1710 | 10560 |
| 200 | 365260 | 59 | 33 | 3040 | 18770 |
| 250 | 365270 | 73 | 41 | 5400 | 33380 |
| 315 | 365280 | 77 | 43 | 10220 | 63110 |
| 350 | 365282 | 80 | 45 | 12160 | 75100 |
| 400 | 365290 | 93 | 52 | 23000 | 142000 |
Autres fusibles ultrarapides aR
DF Electric propose également des fusibles ultrarapides aR en formats cylindriques, NH DIN et square body pour les applications nécessitant d’autres niveaux de courant, de tension ou d’intégration mécanique.
FAQ – Fusible aR NH1 690VAC
Pourquoi utiliser un fusible aR NH1 pour protéger un IGBT ?
Un fusible aR NH1 possède une faible énergie passante I²t qui limite les contraintes thermiques sur les modules IGBT et les semi-conducteurs de puissance lors d’un court-circuit.
Quelle différence entre un fusible aR et un fusible gS ?
Un fusible aR assure uniquement la protection contre les courts-circuits des semi-conducteurs. Un fusible gS combine une protection contre les courts-circuits et une protection partielle contre les surcharges tout en restant adapté aux applications d’électronique de puissance.
Les fusibles NH1 aR sont-ils compatibles avec les sectionneurs NH1 ?
Oui, les fusibles aR NH1 utilisent le format NH normalisé et peuvent être installés dans les sectionneurs NH1 compatibles, sous réserve de respecter les conditions thermiques de l’installation.
Pourquoi vérifier la dissipation thermique d’un fusible NH1 aR ?
Les fusibles aR dissipent davantage de chaleur que les fusibles de distribution classiques. Par conséquent, il faut vérifier l’échauffement du support, du sectionneur et de l’armoire électrique.
Quelles applications utilisent des fusibles aR NH1 690VAC ?
Les fusibles aR NH1 sont utilisés dans les variateurs de vitesse, convertisseurs de fréquence, redresseurs, onduleurs, alimentations industrielles et systèmes UPS.
