FUSIBLES NH3 gBAT 1000V DC
Description :
Les fusibles NH3 gBAT 1000V DC sont conçus pour la protection des systèmes batterie en courant continu. Ils assurent une coupure fiable des surcharges et des courts-circuits dans les installations électriques professionnelles.
Adaptés aux applications de stockage d’énergie et aux architectures DC, ils permettent une intégration simple dans les équipements standards tout en garantissant un niveau de protection conforme aux contraintes du courant continu.
- Description
Description
GAMME DE FUSIBLES NH3 gBAT 1000V DC
Le fusible NH3 gBAT 1000V DC est conçu pour la protection des systèmes batterie en courant continu. Les fusibles NH3 gBAT 1000V DC couvrent plusieurs calibres afin de répondre aux besoins des circuits nécessitant une protection fiable contre les surcharges et les courts-circuits.
Le format NH3 permet une intégration simple dans les installations DC professionnelles. Ainsi, ces fusibles conviennent aux applications nécessitant une protection adaptée aux contraintes du courant continu et des systèmes de stockage d’énergie.
| TAILLE | Un (V DC) | In (A) | RÉFÉRENCE |
|---|---|---|---|
| NH3 | 1000 V DC L/R ≤ 3 ms |
200 | 367425 |
| 250 | 367435 | ||
| 315 | 367445 | ||
| 355 | 367450 | ||
| 400 | 367455 |
PROTECTION DES SYSTÈMES BATTERIE EN COURANT CONTINU
Les fusibles NH3 gBAT sont destinés à la protection des circuits batterie en courant continu. Ils assurent une coupure fiable en cas de surcharge ou de court-circuit dans les installations nécessitant une protection spécifique DC.
Ainsi, le choix du calibre doit tenir compte du courant d’exploitation, des conditions d’installation et des caractéristiques propres aux systèmes batterie et aux architectures en courant continu.
CARACTÉRISTIQUES TECHNIQUES DES FUSIBLES NH3 gBAT 1000V DC
Les caractéristiques techniques ci-dessous permettent de sélectionner le fusible NH3 gBAT 1000V DC adapté aux contraintes des systèmes batterie et des installations en courant continu.
| Tension nominale | 1000 V DC L/R ≤ 3 ms |
| Courant nominal | 200 A…400 A |
| Pouvoir de coupure Icc | 100 kA |
| Catégorie d’utilisation | gBat |
| Fréquence nominale | 42 Hz…62 Hz |
| Température de stockage | -40 °C … 90 °C |
| Température d’utilisation * | -40 °C … 80 °C |
* Pour des températures ambiantes > 25 ºC, il est nécessaire d’appliquer un déclassement en courant maximum.
NORMES ET CONFORMITÉ
Les fusibles NH3 gBAT sont conformes aux normes applicables à la protection des systèmes batterie en courant continu.
| IEC/EN 60269-1 | IEC/EN 60269-7 |
| RoHS Compliant | |

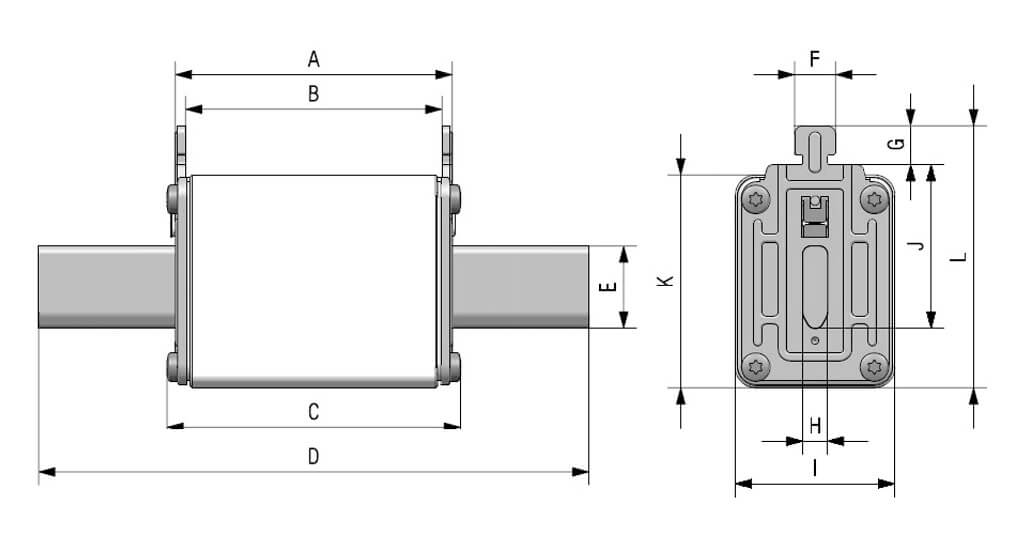

DIMENSIONS DES FUSIBLES NH3 gBAT 1000V DC
Les dimensions permettent une intégration simple dans les équipements de protection batterie et les installations en courant continu.
| A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 62 | 73 | 150 | 32 | 10 | 9,5 | 6 | 70 | 60 | 75 | 87 |
Poids : 1,02 kg
COURBE DE CARACTÉRISTIQUES DES FUSIBLES NH3 gBAT
La courbe de caractéristiques permet d’analyser le comportement du fusible NH3 gBAT 1000V DC en fonction du courant et du temps de coupure. Elle constitue une aide au dimensionnement des protections en courant continu et à la vérification de la sélectivité des installations batterie. Pour plus d’informations techniques, consultez le document technique des fusibles NH gBAT 1000V DC.
Accédez également à la fiche fabricant NH3 gBAT 1000V.
DISSIPATION DE PUISSANCE
| COURANT NOMINAL (A) | RÉFÉRENCE | PERTE DE PUISSANCE 0,8·In (W) | PERTE DE PUISSANCE In (W) | PREARCING I2t | EN FONCTIONNEMENT I2t À Un |
|---|---|---|---|---|---|
| 200 | 367425 | 15 | 26 | 21140 | 36975 |
| 250 | 367435 | 20,8 | 35,6 | 31580 | 55240 |
| 315 | 367445 | 25,4 | 46 | 47570 | 83200 |
| 355 | 367450 | 26,7 | 46,9 | 71060 | 124280 |
| 400 | 367455 | 28 | 50 | 104400 | 182600 |
