FUSIBLES NH3 L gBAT lame boulonnée
Description :
Les fusibles NH3 L gBAT 1500V DC à lame boulonnée sont conçus pour la protection des systèmes batterie en courant continu. Ce fusible NH3 L gBAT lame boulonnée assure une coupure rapide en cas de surcharge ou de court-circuit et permet la détection de fusion grâce à un dispositif microrupteur.
Ils sont adaptés aux batteries plomb, nickel et lithium et aux applications de stockage d’énergie nécessitant une surveillance de l’état du fusible.
- Description
Description
Gamme de fusibles NH3 L gBAT 1500V DC à lame boulonnée
La gamme NH3 L gBAT 1500V DC à lame boulonnée couvre des calibres de 160 à 500 A pour les applications batterie en courant continu nécessitant un raccordement mécanique robuste et une détection de fusion par microrupteur. Cette conception permet une intégration fiable dans les systèmes de stockage d’énergie et les installations industrielles.
Grâce à leur technologie gBAT, ces fusibles assurent une protection efficace contre les surcharges et les courts-circuits tout en permettant une surveillance de l’état du fusible via un dispositif microrupteur.
| TAILLE | Un | In | RÉFÉRENCE |
|---|---|---|---|
| NH3 L à lame boulonnée avec microrupteur | 1500 V DC L/R ≤ 3 ms |
160 | 368420P |
| 200 | 368425P | ||
| 250 | 368435P | ||
| 315 | 368445P | ||
| 355 | 368450P | ||
| 400 | 368455P | ||
| 450 | 368463P | ||
| 500 | 368465P |
Caractéristiques techniques
Les fusibles NH3 L gBAT 1500V DC à lame boulonnée sont conçus pour répondre aux contraintes des applications batterie en courant continu, notamment en termes de sécurité, de fiabilité et de continuité de service. Leur conception garantit un excellent contact électrique et une tenue mécanique adaptée aux environnements industriels exigeants.
| Tension nominale | 1500 V DC (L/R ≤ 3 ms) |
| Courant nominal | 160 A … 500 A |
| Pouvoir de coupure | 50 kA |
| Catégorie | gBat |
| Température stockage | -40 °C … +90 °C |
| Température utilisation * | -40 °C … +80 °C |
* Déclassement nécessaire au-delà de 25°C.
Normes
| IEC/EN 60269-1 | IEC/EN 60269-7 |
RoHS  |

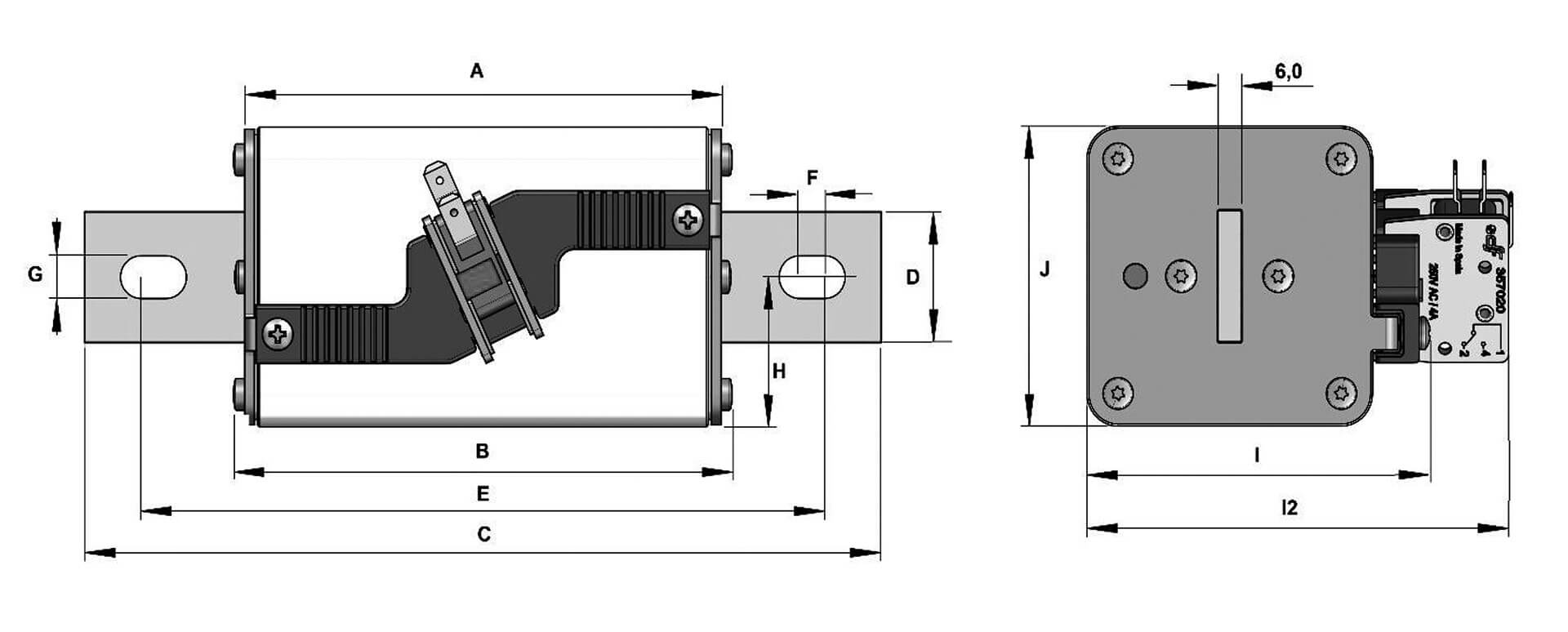

Dimensions
| A | B | C | D | E | F | G | H | I | I2 | J |
| 122 | 127,7 | 205 | 32 | 176 | 6,5 | 10,5 | 36,5 | 88 | 108 | 73,5 |
Poids : 1,86 kg

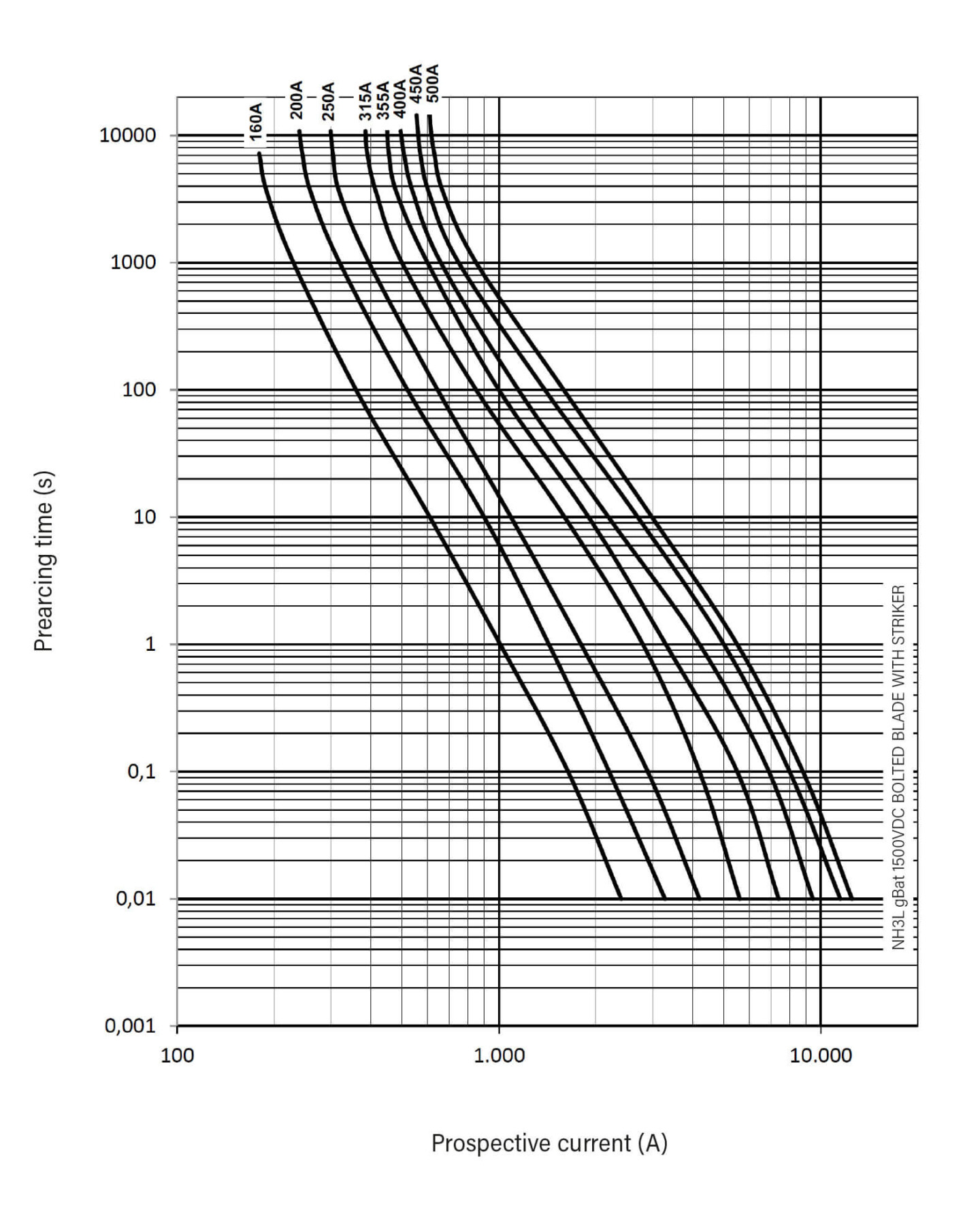

Courbe t-I
Dissipation de puissance
| A | Réf | W | W In | I²t | I²t |
|---|---|---|---|---|---|
| 160 | 368420P | 14 | 36 | 17800 | 40700 |
| 200 | 368425P | 16 | 41 | 33200 | 75600 |
| 250 | 368435P | 18,8 | 48 | 59000 | 134500 |
| 315 | 368445P | 19,5 | 50 | 132700 | 302600 |
| 355 | 368450P | 22 | 56 | 180600 | 411800 |
| 400 | 368455P | 25 | 64 | 235900 | 537900 |
| 450 | 368463P | 26,5 | 66 | 361300 | 823800 |
| 500 | 368465P | 29,5 | 75 | 446000 | 1017000 |

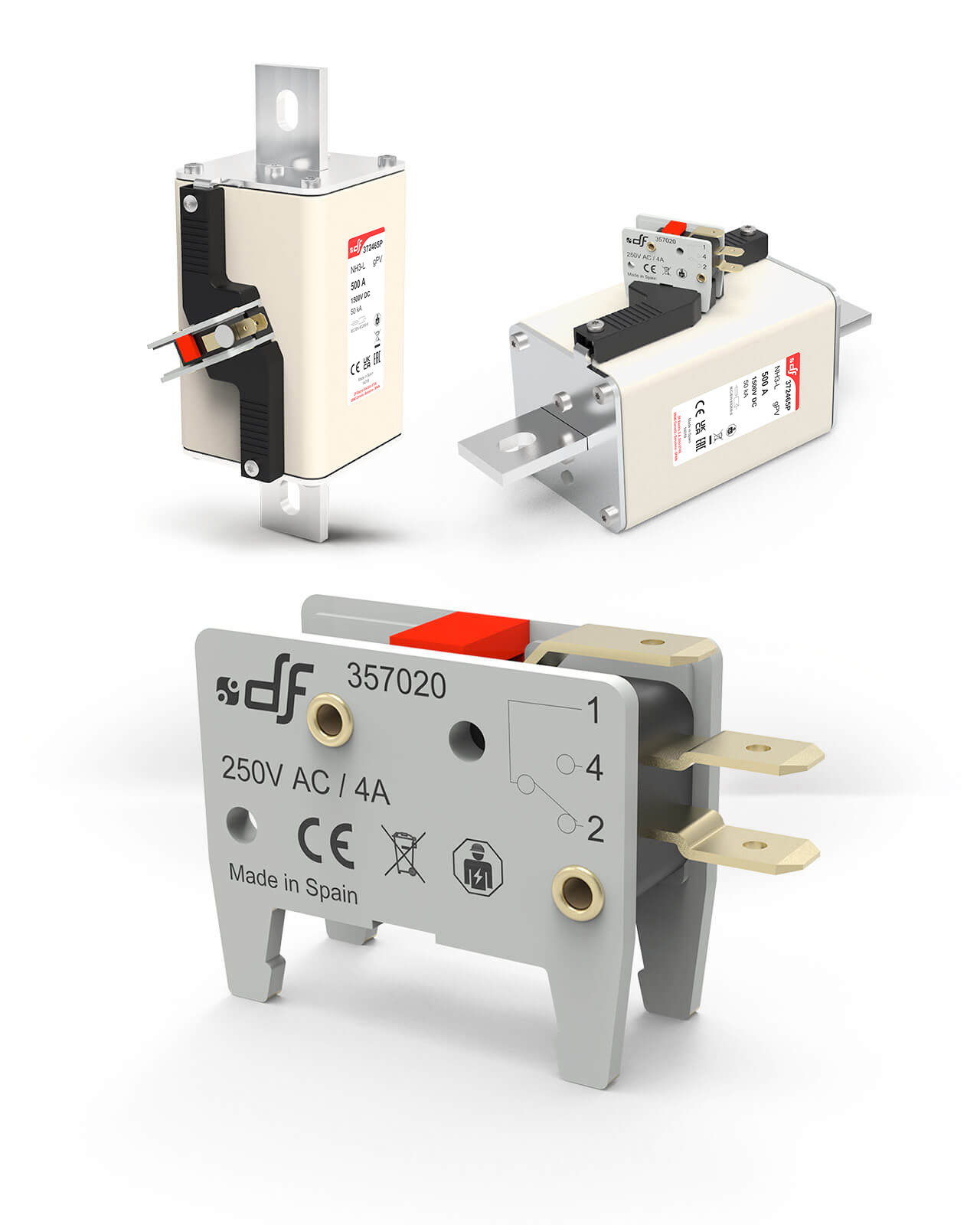

Compatibilité microrupteur
| Réf | 357020 |
|---|---|
| Tension | 250 V |
| Courant | 4 A |
Vidéo de présentation
Avantages techniques
- Raccordement à lame boulonnée pour une tenue mécanique renforcée
- Détection de fusion par microrupteur
- Maintenance facilitée
- Surveillance rapide de l’état du fusible
Applications
Les fusibles NH3 L gBAT 1500V DC à lame boulonnée sont utilisés dans les systèmes batterie, les installations de stockage d’énergie et les applications industrielles en courant continu nécessitant une détection de fusion.
Cette version est particulièrement adaptée aux architectures nécessitant une signalisation d’état du fusible et une maintenance rapide.
Cette version complète la gamme avec les fusibles NH3 L gBAT 1500V DC standard.
Voir la documentation fabricant DF Electric.
