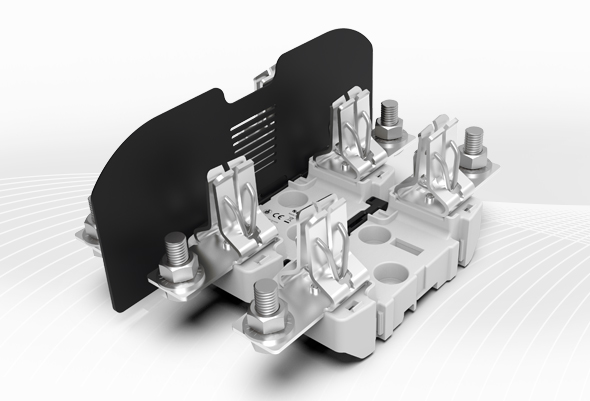

SOCLES NH2 400A – FUSIBLES T2
Description :
- Socles NH pour fusibles à couteaux HPC
- Fixation vis ou rail DIN
- Raccordement électrique par cosses M12
- Intensité max : 400A
- Normes : IEC/EN 60269 – DIN43620
- Tension : 800VAC / 750VDC
- Compatibles avec fusibles T2
- Utilisables avec fusibles gG, aM, ultrarapides
- Version unipolaire : référence DF 352400
- Version tripolaire : référence DF 353400
- Accessoires disponibles pour rendre les ensembles IP20
- Accessoires : cloisons, couvercles et cache-bornes
- Monitoring fusion du fusible par microrupteur DF 357010
- Version socle à microrupteur pour fusibles à percuteur
- Prévoir manette extraction fusibles DF 340001
- Description
Description
GAMME
| TAILLE | In (A) | PÔLES | Fixation | Raccordement | RÉFÉRENCE |
|---|---|---|---|---|---|
| NH2 IP00 1P |
400A | 1P | Rail DIN ou vis | Cosses | 352400 |
| Ecrou fixe | 354251 | ||||
| NH2 IP00 3P |
400A | 3P | Rail DIN ou vis | Cosses | 353400 |
| NH2 IP00 micro 1P |
400A | 1P | Rail DIN ou vis | Cosses | 356400 |
DONNÉES TECHNIQUES
| Contacts | Cuivre plaqué argent |
| Corps | Thermoplastique, haute résistance à la température Inflammabilité : (UL94) V0 Test au fil incandescent : (IEC-60695) 960ºC Résistance de suivi (IEC-112) CTI > 600 V |
| Cloisons séparatrices | Thermoplastique, haute résistance à la température Inflammabilité : (UL94) V0 Test au fil incandescent : (IEC-60695) 960ºC |
| Intercalaires | Thermoplastique, haute résistance à la température Inflammabilité : (UL94) V0 Test au fil incandescent : (IEC-60695) 960ºC |
| Cache bornes | Thermoplastique, haute résistance à la température Inflammabilité : (UL94) V0 Test au fil incandescent : (IEC-60695) 960ºC |
| Couvercles | Thermoplastique, haute résistance à la température Inflammabilité : (UL94) V2 Test au fil incandescent : (IEC-60695) 850ºC |
| Bornes accessoires | Laiton étamé Vis en acier zingué |
| Courant nominal | 400A |
| Tension nominale | 690V / 800V AC |
| Dissipation de puissance | 45W (selon IEC60269-2) 57W (maximum) |
| Indice de protection | IP00 / IP20 selon modèles |
| Température ambiante de service | -20°C … 80°C |
| Température de stockage | -40°C … 80°C |
NORMES
| IEC/EN 60269-1 | IEC/EN 60269-2 |
| DIN 43620 |
DIMENSIONS
| A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 225 | 200 | 60 | 32 | 148 | 88 | 35 | 80 | 192 | 66 | 123 |
| L | M | N | O | P | Q | R | S | T |
|---|---|---|---|---|---|---|---|---|
| 250 | M12 | 25 | 30 | 10,5 | 20 | 114,5 | 214,5 | 83 |
| A | B |
|---|---|
| 227 | 76 |
POIDS
| 1P | 3P | |
|---|---|---|
| Standard | 500 g | 1,68 kg |
| Avec microswitch | 560 g | – |
ACCESSOIRES
 |
 Le porte-fusible permet d’utiliser simultanément un microrupteur pour fusibles NH référence DF 357010 et des accessoires de protection IP20. |
